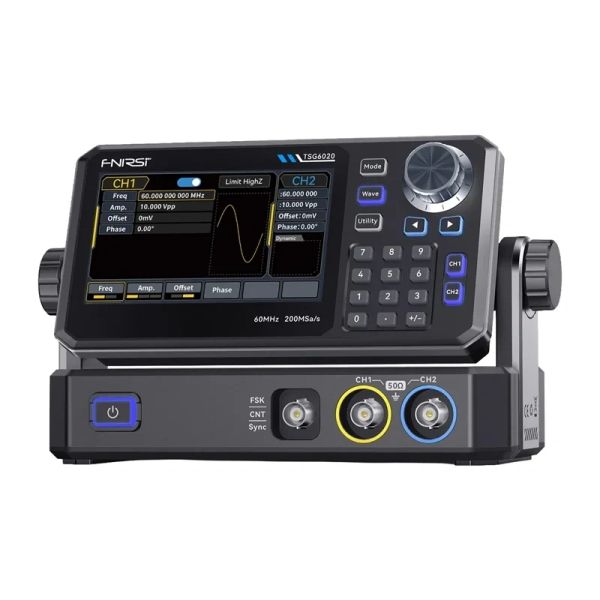

Funkčný generátor FNIRSI TSG6020

Funkčný generátor FNIRSI TSG6020

Presné generovanie signálov, rozsiahle možnosti konfigurácie a pokročilé meracie funkcie robia z modelu FNIRSI TSG6020 ideálny prístroj na použitie v laboratóriách, ako aj pri servisných prácach a návrhu elektronických obvodov. Jeho dvojkanálová konštrukcia, výstupná frekvencia až 60 mHz a vzorkovacia frekvencia 200 MSa/s s 14-bitovým rozlíšením zabezpečujú verné reprodukovanie priebehov a vysokú prevádzkovú presnosť. Generátor podporuje mnoho typov modulácie, umožňuje vytvárať vlastné ľubovoľné priebehy signálov a ponúka funkciu frekvenčného prechádzania a integrovaný frekvenčný počítadlo. Intuitívny dotykový displej, rýchly prístup k uloženým nastaveniam a robustná konštrukcia zaručujú, že zariadenie zostáva ľahko použiteľné aj pri intenzívnej a dlhodobej prevádzke.

Vysoko kvalitné generované signály

Generátor FNIRSI TSG6020 je vybavený dvoma nezávislými výstupnými kanálmi, čo mu umožňuje generovať dva rôzne signály súčasne a pohodlne vykonávať pokročilejšie testy a analýzy. Generátor ponúka výstupnú frekvenciu až 60 mHz a vďaka vzorkovacej frekvencii 200 MSa/s a 14-bitovému vertikálnemu rozlíšeniu zabezpečuje vysoko presnú reprodukciu priebehu signálu s minimálnym skreslením. Rozsah výstupného napätia bol optimalizovaný pre rôzne konfigurácie zaťaženia – od 2 mVpp do 20 Vpp pri vysokej impedancii pre frekvencie pod 10 mHz, od 2 mVpp do 10 Vpp pri frekvenciách nad 10 mHz, ako aj od 1 mVpp do 10 Vpp a od 1 mVpp do 5 Vpp pri zaťažení 50 Ω. Táto flexibilita umožňuje použitie zariadenia v mnohých náročných laboratórnych a konštrukčných aplikáciách.

Štandardné priebehy a pokročilé modulácie

Generátor podporuje všetky bežne používané priebehy, ako sú sínusový, obdĺžnikový, pílkový, impulzný, šumový a jednosmerný. Okrem preddefinovaných priebehov umožňuje reprodukovať aj vlastné ľubovoľné priebehy pomocou metódy bod po bode, čím sa zaručuje zachovanie všetkých detailov priebehu. Technológia VeriPoint využíva vzorkovaciu frekvenciu v rozsahu od 1 µSa/s do 200 MSa/s a veľmi nízky jitter pod 200 ps, čím zabezpečuje presnú reprodukciu aj tých najzložitejších tvarov signálov. Zariadenie tiež podporuje šesť typov modulácie (AM, FM, PM, FSK, ASK a PSK), vďaka čomu je ideálne na testovanie digitálnych komunikačných obvodov a rádiových systémov.

Ešte väčšia presnosť

Technológia ZeroSurge výrazne znižuje prekmitnutie u obdĺžnikových, impulzných a pílových signálov. Prekmitnutie nepresahuje 1 % a časy nábehu a poklesu sú maximálne 13,5 ns, čo vedie k ostrým hranám a veľmi vysokej presnosti generovaných priebehov. Generátor je tiež vybavený sedemmiestnym frekvenčným počítadlom, ktoré meria frekvenciu, periódus a pracovný cyklus signálov na úrovni TTL v rozsahu od 100 mHz do 100 mHz s presnosťou ±51 ppm. Vysokú kvalitu signálu potvrdzujú aj parametre, medzi ktoré patrí nízka úroveň fázového šumu až do -125 dBc/Hz pri 10 mHz (posun 10 kHz) a harmonické skreslenie pod -40 dBc v rozsahu od 30 do 60 mHz.

Prehľadávanie frekvencií a užívateľsky prívetivá obsluha

Prístroj FNIRSI TSG6020 ponúka prehľadávanie frekvencie v lineárnom aj logaritmickom režime. Doba prehľadávania sa dá nastaviť v rozmedzí od 1 ms do 500 s s presnosťou ±0,1 %, čo uľahčuje okrem iného analýzu charakteristík filtrov a testovanie odozvy rôznych elektronických obvodov. Obsluha je zjednodušená vďaka 4,3-palcovému farebnému dotykovému TFT-LCD displeju, ktorý funguje v kombinácii s tradičnými fyzickými tlačidlami. Na obrazovke sa v reálnom čase zobrazuje náhľad generovaného priebehu signálu a kľúčové prevádzkové parametre, čo vám umožňuje rýchlo skontrolovať nastavenia a vykonať potrebné úpravy.

Stabilná prevádzka aj počas dlhodobých testov

Generátor je navrhnutý pre spoľahlivú prevádzku aj pri intenzívnom používaní. Efektívne odvádzanie tepla zabezpečuje hliníkový chladič podporovaný tichým ventilátorom, ktorý udržiava správnu teplotu komponentov aj počas mnohých hodín prevádzky. Konštrukcia zahŕňa aj ochranu výstupných kanálov, izoláciu a ochranu uzemnenia, zatiaľ čo synchronizačný výstup kompatibilný s TTL rozširuje možnosti integrácie s inými meracími zariadeniami. Neprchavá pamäť umožňuje uložiť až 24 vlastných ľubovoľných priebehov, ktoré je možné okamžite vyvolať bez potreby opätovnej konfigurácie. Generátor tiež podporuje viacero prevádzkových režimov, vrátane režimov nepretržitého, spúšťaného, modulačného a prechádzania, čo poskytuje veľkú flexibilitu pri nastavovaní aj zložitých testovacích zostáv.

Súčasťou balenia je

• funkčný generátor
• nabíjací adaptér
• nabíjací kábel typu C
• dátový kábel
• meracie vodiče
• krokosvorky
• užívateľská príručka
