FVE konštrukcia SAP30S6P32H pre 6 panelov 30st do zeme 3x2 horizontálne FVE konstrukce SAP30S6P32H pro 6 panelů 30st do země 3x2 horizontální

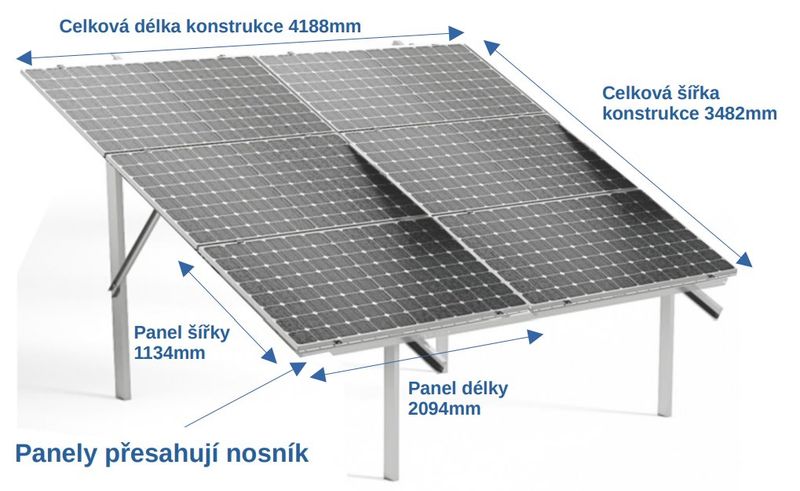

FVE konštrukcia SAP30S6P32H pre 6 panelov 30 stupňov do zeme 3x2 panely s orientáciou horizontálne

Konštrukcia z magnelisovej ocele s dlhou životnosťou pre 6 ks fotovoltických panelov vhodná napr. pre systémy na ohrev vody TÚV
Panely s rozmerom 2094mm x 1134mm (nie sú súčasťou dodávky)
Hlavné konštrukčné nosníky sú z materiálu Magnelis o rozmeroch 95x43x12x hrúbka 2,5mm
Konštrukcia sa umiestňuje do vyhĺbených-vŕtaných základov, kedy sa následne zaistí betónom.

Obsah balenia
1. Úchyt krajný Z-30mm strieborný 8ks V krabici s príslušenstvom
2. Úchyt stredový univerzálny strieborný 8ks V krabici s príslušenstvom
3. Noha nízka Magnelis dĺžky 2400 2ks Na palete
4. Noha vysoká Magnelis dĺžky 3600 2ks Na palete
5. GL nosník 3 úrovne 2ks Na palete
6. Priečny nosník Magnelis 4ks Na palete
7. Skrutka imbusová M8x35 A2 DIN912 16ks V krabici s príslušenstvom
8. Matica plochá obdĺžniková skosená M8 16ks V krabici s príslušenstvom
9. Skrutka M10x25 DIN933 20ks V krabici s príslušenstvom
10. Matica M10 s ozubeným golierom DIN6923 20ks V krabici s príslušenstvom
11. Vzpera dĺžky 1500mm bočná 2ks Na palete
12. Kovová doštička L pre vzperu 2ks V krabici s príslušenstvom
13. Skrutka M8x25 A2 pre vzperu 2ks V krabici s príslušenstvom
14. Matica M8 s ozub. golierom A2 pre vzperu 2ks V krabici s príslušenstvom
15. Podložka M8 veľká DIN 9021 pre vzperu 4ks V krabici s príslušenstvom
16. Podložka M10 veľká DIN 9021 32ks V krabici s príslušenstvom
17. Vzpera dĺžky 3600mm zadná 2ks Na palete
18. Uzemňovacia podložka 40x40 INOX 8ks V krabici s príslušenstvom


Diely konštrukcie podľa použitia
Nohy: 3,4
Konštrukcia (nosná): 5,6 spojená pomocou 9,10,16
Zavetranie bočné a zadné: 11,12,13,14,15,17
Diely na uchytenie panelov: 1,2,7,8,18
