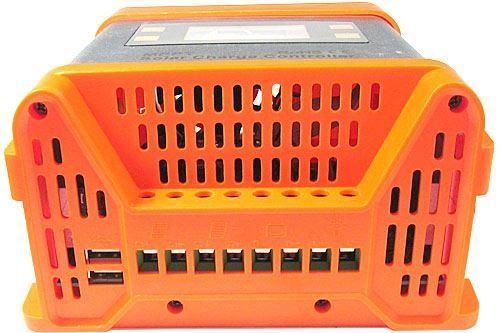

FVE MPPT Solárny regulátor 12/24-20D FVE MPPT Solární regulátor 12/24-20D

FVE MPPT Solárny regulátor MPPT 12/24-20D

Regulátor MPPT pomocou vnútorného meniča upravuje VA charakteristiku zdroja prúdu-solárneho panelu tak, aby bola optimálna pre nabíjanie batérie. Dokáže teda využiť energiu zo solárnych panelov oveľa lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd na nabíjanie batérie. Napríklad z 30V a 5A vygeneruje cca 15V a 10A. Účinnosť konverzie VA charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

Špecifikácia:
Systémové napätie 12V alebo 24V
Automatická detekcia podľa napätia pripojenej batérie
Max. výkon FV panelov: 260W/12V (520W/24V)
Terminál pre 1 alebo 2 FV panely
Rozsah vstupného napätia z FV panelu: 22–90VDC/12V, 44–90VDC/24V
Max. nabíjací prúd:20A
Trojstupňové nabíjanie batérie (CC, CV – boost, CV – float)
CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
CV-boost = nabíjanie po dobu 1–2hod po dosiahnutí svorkového napätia 14–15V (nastaviteľné)
CV-float = nabíjanie udržiavacím napätím 13,5–13,8V (závislé na nastavení napätia konca nabíjania, tzn. boost)
Voľba typu Pb batérie: S tekutým dielektrikom, AGM, AGM GEL
Nevhodný pre Li-Ion, LiFePO4 alebo Li-Pol batérie
Max. záťaž na svorkách pre spotrebič: 5A
Rozmery: 170×170×100mm/1,3kg

Poznámka:
Vstupné štartovacie napätie regulátora je pre systémové napätie 12V cca 17–18V. Také napätie dokážu vygenerovať aj panely určené pre regulátory PWM a systémové napätie 12V. Pre regulátor MPPT je však toto napätie nedostatočné, pretože nedokáže vytvoriť vhodnú VA charakteristiku pre nabíjanie batérie. Ideálne je použitie dvoch panelov 12V v sérii alebo jedného panelu pre systémové napätie 24V alebo panelu 36V, používaného pre stacionárne FV elektrárne.

Koncové napätie pre nabíjanie nastavte takto:
AGM, AGM GEL: 14,2 V (28,4 V)
trakčné s tekutým dielektrikom, štartovací 14,5V(29V)
rozsah nastavenia=14–15V(28–30V), prednastavené 14,4V(28,8V)
Napätie pre znovupripojenie batérie na nabíjanie nastavte na 12,8V(25,6V) (prednastavené 12,8V/25,6V)
rozsah nastavenia 12–13V (24–26V)
Napätie pre odpojenie regulátora od batérie nastavte na 10,8V (21,6V) (prednastavené 11/22V)
rozsah nastavenia 10–11V(20–22V), slúži na ochranu regulátora pri chybnej batérii
