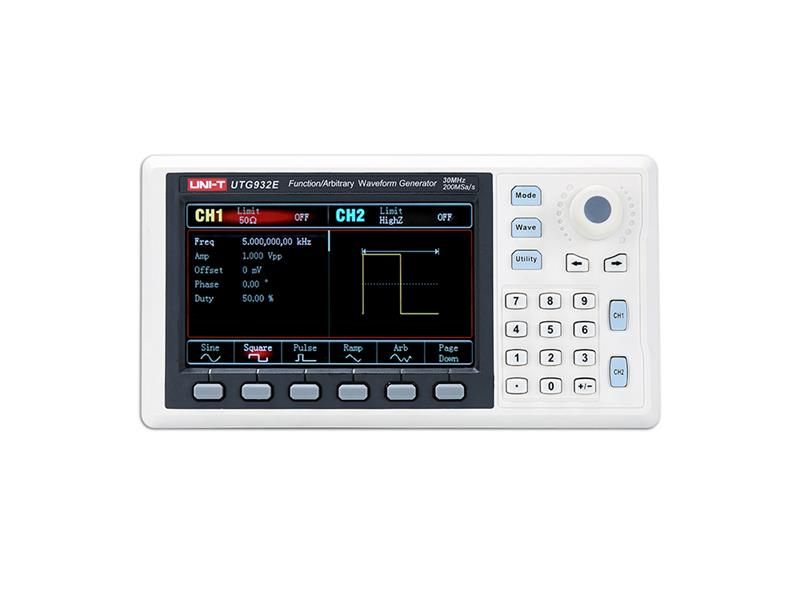

Generátor UNI-T UTG932E

Generátor UNI-T UTG932E

Generátor funkcií (ľubovoľných priebehov vĺn) UTG932E zo série UTG900E je dvojkanálový generátor využívajúci technológiu priamej digitálnej syntézy na vytvorenie presného a stabilného signálu ľubovoľných tvarov vlny s rozlíšením 1µHz a nízkym skreslením. K dispozícii je modulovanie signálov rôznymi moduláciami ako AM, PM, FM, FSK z interného alebo externého zdroja, lineárnym a logaritmickým frekvenčným rozmietaním.

Generátor má miniatúrnu veľkosť – do dlane, je vysoko výkonný, s vynikajúcimi technickými parametrami a pritom je nákladovo efektívny.

Panel generátora je ergonomicky konštruovaný pre jednoduché ovládanie. Grafický LCD TFT displej s uhlopriečkou 4,3 palca vám umožňuje pracovať oveľa efektívnejšie a rýchlejšie.

Využitie generátora sa predpokladá pri výučbe, návrhu, testovaní, riešení problémov a opravách elektronických a elektroakustických zariadení; testovaní polovodičových súčiastok atď.

Má rozhranie USB a výkonný softvér na prenos dát do počítača. Má výborný pomer cena/výkon a množstvo funkcií.

• Dvojkanálový generátor s digitálnou syntézou signálu DDS
• Generovanie sínusových signálov s kmitočtom 1µHz až 30MHz
• Generovanie obdĺžnikových signálov s kmitočtom 1µHz až 15MHz
• Generovanie rôznych ďalších priebehov (sínus, obdĺžnik, trojuholník, pulz, šum, DC, ľubovoľný)
• Typy modulácie AM, FM, PM, FSK signálov z interného aj externého zdroja
• Podpora výstupu frekvenčne rozmiетaných signálov
• Podporuje spúšťanie vnútorná / vonkajšia / ručná spúšť
• 6-bitové vysoko presné meranie frekvencie externých TTL kompatibilných signálov v rozsahu 100mHz až 100MHz
• Výstupná amplitúda signálu až 10Vpp na impedancii 50Ohm alebo až 20Vpp v režime vysokej impedancie
• Vzorkovacia frekvencia 200MSa/s a 14-bitové vertikálne rozlíšenie
• Uloženie náhodných vlnení s dĺžkou až 4kpts bodov
• Z výroby uložených 24 druhov vlnových priebehov nezávislých na napájaní
• Rozhranie USB s výkonným softvérom pre PC
• Multifunkčný gombík a číselná klávesnica pre jednoduchú obsluhu
• Systémová nápoveda
• Farebný displej TFT LCD s uhlopriečkou 109mm (4,3 palca) , 480 x 272 pixelov

TECHNICKÉ ŠPECIFIKÁCIE:

• Výstupné kanály: 2
• Vzorkovacia frekvencia: 200MSa/s
• Výstupná frekvencia: až 30MHz
• Frekvenčné rozlíšenie: 1µHz
• Vertikálne rozlíšenie: 14 bits
• Hĺbka pamäte: 8 kpts
• Typy a kmitočty generovaných signálov:
  - sínusový: od 1µHz do 30MHz
  - obdĺžnikový: od 1µHz do 15MHz
  - rampa (píla): od 1µHz do 400kHz
  - pulz: od 1µHz do 15MHz
  - ľubovoľný: od 1µHz do 10MHz
  - biely Gaussov šum: 30MHz
• DC offset signálu (peak AC+DC): ± 5V (50 Ohm), ± 10V (high resistence)
• Minimálna doba nábehu/sestupu signálu: typicky < 20ns
• Rozsah amplitúdy pre signály ≤ 10MHz: 1mVpp až 10Vpp; (50 Ohm)
• Rozsah amplitúdy pre signály ≤ 60MHz: 1mVpp až 5Vpp; (50 Ohm)
• Typy modulácie: AM, FM, PM, FSK, Sweep (rozmietanie)
• Výstupná impedancia: nastaviteľná od 1Ohm až do 1kOhm, alebo High Z
• Továrenské nastavenie impedancie: High Z
• Ochrana proti skratu na výstupe: áno
• Celk. harmon. skreslenie (pre DC až 20kHz, 1Vpp, typ. hodnota): <0,2%
• Presnosť do 90 dní: ±50 ppm (18°C až 28°C)
• Presnosť do 1 roka: ±100 ppm (18°C až 28°C)
• Displej: farebný TFT LCD s uhlopriečkou 4,3“, 480 x 272pixelov
• Rozhranie USB Device: áno
• Napájanie: DC 5V, 2A
• Spotreba: max. 10W
• Chladenie: prirodzené
• Pracovná teplota okolia: 0°C až +40°C
• Pracovná vlhkosť okolia: < +35°C: ≤ 90%RH, +35°C až +40°C: ≤ 60%RH
• Pracovná nadmorská výška: max. 2000m
• Hmotnosť (netto): 0,33kg
• Hmotnosť (brutto): 0,77kg
• Rozmery: 172 x 90 x 68mm

OBSAH BALENIA

• Generátor funkcií UTG932E
• Napájací adaptér AC/100 až 240V//DC/5V/2A
• Kábel rozhrania USB (UT-D14)
• Kábel BNC-krokodílky (UT-L02)
• Kábel BNC-BNC 1m (UT-L45)
• Návod na použitie
