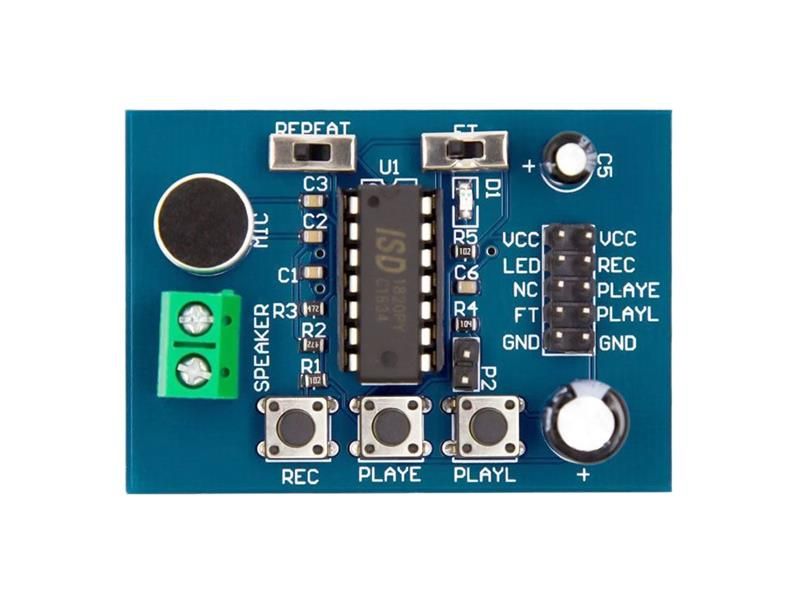

Hlasový záznamník s ISD1820 - modul na záznam zvuku

Modul s integrovaným mikrofónom pre záznam a reprodukciu zvuku s možnosťou ovládania tlačidlom alebo úrovňami logiky TTL, napr. pomocou Arduina. Celková kapacita záznamu je 10 sekúnd a možno ho výmenou odporu R4 nastaviť v rozsahu 8–20 sec. Integrovaný zesilovač pre pripojenie reproduktoru (8 ohm).


Technické parametre:

- napájenie: 3 – 5,5VDC
- ovládanie tlačidlom alebo TTL úrovňami. napr.pomocou Arduina
- dĺžka záznamu 8–20 sec, z výroby nastavené na 10 sec
- šírka prenášaného pásma: 1,3kHz/20 sec – 3,4kHz/8 sec
- rozmery: 55×38×16 mm

Ovládanie:

- tlačidlo alebo pin REC- ak je stlačené tlačidlo REC alebo je na pine REC vysoká úroveň (log.1), obvod zaznamenáva zvuk až do uvoľnenia tlačidla alebo úrovne log.0 alebo zaplnenia pamäte. V tomto režime svieti červená LED.
- tlačidlo PLAYE alebo pin P-E- Stlačením tlačidla PLAYE alebo krátkodobou vysokou úrovňou na pine P-E sa prehrá celá správa
- tlačidlo PLAYL alebo pin P-L- Správa sa bude prehrávať len počas stlačenia tohto tlačidla alebo vysoké úrovne na pine P-L
- prepínač alebo pin F-T (Feed-thru)- Ak je pripojená vysoká úroveň alebo v polohe ON, je pri zázname zapojený aj priposlech cez pripojený reproduktor
- repeat- Ak je prepínač v polohe ON, bude správa prehrávaná opakovane

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
