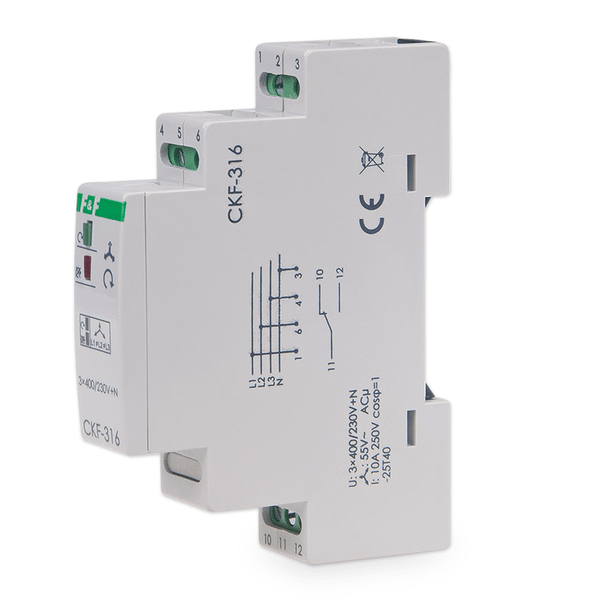

Hlidač sledu a výpadku fáz F&F CKF-316 na DIN lištu

Hlídání sledu a výpadku fází F&F CKF-316 — Ochrana třífázových motorů

Prevence před poškozením průmyslových pohonů

Výpadek jedné fáze nebo výrazná napěťová asymetrie v síti představuje pro třífázové elektromotory kritické riziko. Pokud motor běží na dvě fáze, dochází k extrémnímu nárůstu proudu, přehřívání vinutí a v mnoha případech k jeho nevratnému spálení. Stejně nebezpečná je i záměna sledu fází po zásahu do sítě, která způsobí opačný směr otáčení motoru. To může vést k destrukci připojených čerpadel, kompresorů nebo převodovek. Modul F&F CKF-316 funguje jako primární obrana, která těmto situacím automaticky předchází odpojením stykače.

Tento kompaktní hlídač fází neustále monitoruje napětí v síti 3× 400 V + N. Pokud detekuje pokles napětí pod 150 V na jakékoliv fázi nebo asymetrii mezi fázemi vyšší než 55 V, modul po fixním zpoždění 4 sekundy rozepne svůj reléový kontakt a odstaví zařízení z provozu. Zpoždění je klíčové, protože zabraňuje nežádoucímu odpojení motoru při běžných, kratičkých poklesech napětí v síti. Modul je vybaven výkonným přepínacím kontaktem 10 A, kterým lze přímo ovládat cívku hlavního stykače.

Kľúčové parametre a ich prínos v praxi

• Fixná asymetria vypnutia 55 V — spoľahlivo reaguje na nebezpečné nevyváženie siete, čím chráni vinutie motora pred lokálnym prehriatím.

• Časové oneskorenie 4 sekundy — filtruje mikrovýpadky a napäťové špičky, eliminuje "cvakanie" stykača a predlžuje jeho životnosť.

• Napäťová hysteréza 5 V — bráni opakovanému zapínaniu a vypínaniu motora, ak napätie v sieti osciluje tesne okolo prahovej hodnoty.

• Integrovaná kontrola sledu fází — pri zmene poradia fází okamžite (bez oneskorenia) zablokuje štart motora, čím chráni mechaniku pred spätným rázom.

• Zaťažiteľnosť kontaktu 10 A — relé zvládne priame spínanie cievok robustných priemyselných stykačov bez potreby pomocných relé.

• Optická diagnostika — LED diódy na prednom paneli (zelená/červená) okamžite informujú údržbu o stave siete a prípadnej poruche.

Merateľná presnosť a stabilita ochrany

Modul CKF-316 je z výroby kalibrovaný na hodnoty, ktoré vyhovujú 90 % bežných asynchrónnych motorov. Vypínacia asymetria 55 V a spodná hranica 150 V sú pevne dané, čo zabraňuje nechcenej zmene parametrov neoprávnenou osobou po oživení rozvádzača. Veľmi dôležitým technickým parametrom je návratová hysteréza 5 V. Akonáhle sieť klesne pod kritickú hranicu a relé vypne, musí sa napätie vrátiť o 5 V nad túto hranicu, aby modul motor opäť povolil naštartovať. Tento mechanizmus efektívne chráni kontakty stykačov pred zničením elektrickým oblúkom pri kolísajúcej sieti.

Inovácie v praxi

V priemyselnom prostredí sa tento hlídač nasadzuje najčastejšie pre ochranu veľkých kompresorov a chladiacich jednotiek, kde obrátený chod rotora znamená okamžitú mechanickú deštrukciu čerpadla. Červená dióda v takom prípade okamžite signalizuje elektrikárovi, že je potrebné prehodiť fázy L1 a L2 na prívode. V poľnohospodárstve a u stavebnej mechanizácie chráni dopravníkové pásy a ventilátory zrnových sýp, kde často dochádza k výpadkom jednej fázy na dlhých vonkajších vedeniach. Relé automaticky odstavi pohon a po obnovení napätia systém opätovne uvoľní na prevádzku.

Pre koho je produkt určený

Pre projektantov a výrobcov rozvádzačov: Štandardný a nákladovo efektívny prvok na doplnenie povinnej ochrany trojfázových asynchrónnych motorov podľa noriem. Vďaka šírke iba 18 mm (1 DIN modul) šetrí miesto na lište.

Pre priemyselnú údržbu a servisných technikov: Vďaka pevne nastaveným hodnotám nevyžaduje žiadne zložité oživovanie a nastavovanie parametrov. Diagnostické LED diódy urýchľujú hľadanie poruchy v napájacej sieti.

Technické špecifikácie

• Napájanie: 3× 400 V / 230 V + N — Monitoruje združené aj fázové napätie, vyžaduje pripojenie stredného pracovného vodiča (N).

• Výstupný kontakt: 1× prepínací (NO/NC) — Umožňuje zapojenie do blokovacieho obvodu aj signalizáciu do nadradeného systému.

• Maximálny prúd kontaktu: 10 A (AC-1) / 250 V AC — Dimenzované na priame spínanie ovládacích cievok veľkých stykačov.

• Napäťová asymetria na vypnutie: 55 V (pevne nastavená) — Hranica, pri ktorej relé vyhodnotí stav ako nebezpečný pre motor.

• Spodná hranica napätia: 150 V — Limit detekcie úplného výpadku jednej z fází.

• Návratová hysteréza: 5 V — Bráni kmitaniu výstupu pri miernom kolísaní napätia na hranici vypnutia.

• Oneskorenie vypnutia: 4 s — Bráni reakcii na bezvýznamné, mžikové poklesy napätia (napr. pri rozbehu iných strojov).

• Pripojenie: Skrutkové svorky do 2,5 mm² — Spoľahlivé upevnenie riadiacich vodičov.

• Montáž: Na DIN lištu 35 mm (1 modul) — Kompaktná veľkosť na jednoduchú integráciu do každého rozvádzača.

• Prevádzková teplota: -25 °C až +40 °C — Spoľahlivá prevádzka aj v nevykurovaných priemyselných halách a vonkajších rozvádzačoch.

• Krytie: IP20 — Určené výhradne na montáž do vnútra uzavretých elektrických skríň.

FAQ — Časté otázky zákazníkov

1. Je pre správnu funkciu relé potrebné pripojiť vodič N? Áno, model CKF-316 je koncipovaný pre siete 3× 400/230 V a na presné meranie napäťovej asymetrie a výpadkov fází bezpodmienečne vyžaduje pripojenie stredného pracovného vodiča (N).

2. Ako modul signalizuje, že je všetko v poriadku? Pri správnom slede fází a hodnotách napätia v tolerancii svieti na prednom paneli zelená LED dióda a reléový kontakt je zopnutý (priechodný pre obvod cievky stykača).

3. Čo presne znamená, keď svieti červená dióda? Červená dióda signalizuje chybné poradie fází (opačný sled). V tomto stave modul vôbec nepovolí zopnutie relé. Na nápravu je potrebné fyzicky prehodiť pripojenie dvoch fáz na vstupe zariadenia.

4. Ak napätie vypadne, musím relé resetovať ručne? Nie, zariadenie funguje plne automaticky. Ak dôjde k výpadku a odpojeniu motora, po obnovení napätia a jeho stabilizácii sa relé opäť samočinne zopne a uvoľní blokovací obvod stykača.

5. Môžem na tomto modeli nastaviť časové oneskorenie podľa seba? Nie, u verzie CKF-316 je asymetria (55 V) aj časové oneskorenie na vypnutie (4 sekundy) pevne nastavené z výroby pre maximálnu spoľahlivosť a odolnosť proti neodborným zásahom.

6. Chráni tento modul aj proti nadprúdu a skratu? Nie, hlídač fází monitoruje iba parametre napätia na prívode. Proti nadprúdu (preťaženiu motora) musí byť motor navyše vybavený zodpovedajúcim motorovým spúšťačom alebo tepelným relé.

7. Zapája sa silový okruh motora priamo cez toto relé? V žiadnom prípade. Silový prúd k motoru musí prechádzať cez výkonový stykač. Relé CKF-316 svojimi 10A kontaktmi ovláda iba cievku tohto hlavného stykača.
