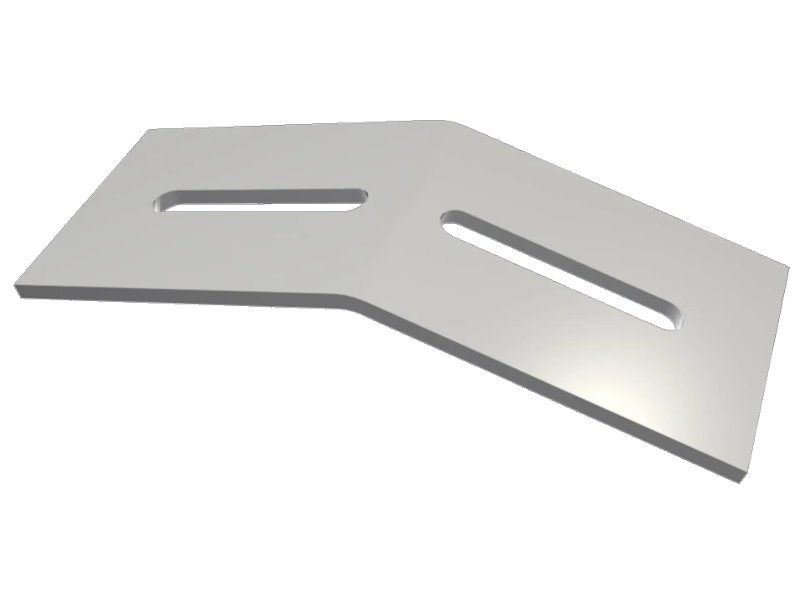

Hlinená FV spojka 15° V-Z (pre podporu na rovnú strechu JIH 15°)

Hliníková FV spojka 15° V-Z (pro podpěru na plochou střechu JIH 15°)

Spojuje dvě podpěry na plochou střechu JIH 15° a poté umožňuje montáž fotovoltaických panelů s orientací Východ / Západ pod úhlem 15° k rovině převážně plochých střech s velikosti panelu o šířce od 955 mm do 1303 mm.

Tato spojka je ideální volbou pro ty, kteří hledají spolehlivé a efektivní řešení pro montáž solárních panelů na ploché střechy.


Perfektní řešení pro instalaci FV panelů na ploché střechy


Hliníková FV spojka 15° V-Z je navržena pro optimální využití plochých střech. Díky své konstrukci umožňuje jednoduchou a efektivní instalaci fotovoltaických panelů s orientací východ/západ pod úhlem 15°. Tato spojka je ideálním doplňkem pro střešní systémy, které vyžadují maximální výkon solárních panelů s minimálním dopadem na architekturu a konstrukci střechy.


Rychlá a jednoduchá montáž


Jednou z klíčových výhod této spojky je systém šroubových spojů, který umožňuje rychlou instalaci bez potřeby vrtání otvorů. Tento systém eliminuje riziko malých nepřesností, které mohou vzniknout při montáži v terénu, a zajišťuje stabilní a přesnou instalaci fotovoltaických panelů. Spojka je kompatibilní s různými typy střešních podpěr a usnadňuje připevnění FV profilů pomocí krajních a středových úchytů.


Vysoce odolný materiál


Spojka je vyrobena z hliníku EN-AW 5754 H111, který je známý pro svou odolnost vůči korozi a mechanickým vlivům. Díky tomu zaručuje dlouhou životnost i v náročných povětrnostních podmínkách. Hliníkové provedení je lehké, ale zároveň dostatečně pevné, což usnadňuje manipulaci při montáži a zároveň zajišťuje vysokou stabilitu celého systému.


Flexibilní použití na různých typech střech


Spojka je navržena tak, aby ji bylo možné použít na plochých střechách se sklonem až 3°. Tento systém je flexibilní a lze jej snadno přizpůsobit různým typům a velikostem solárních panelů (šířka panelu od 955 mm do 1303 mm).

Instalace je jednoduchá a systém je navržen pro zajištění maximální stability. Zatížení konstrukce je standardně doporučeno zajištit betonovými dlaždicemi o rozměrech 400 x 400 x 40 mm (hmotnost 16 kg), které poskytují optimální stabilitu při instalaci na ploché střechy.


Maximální výkon a úspora místa


Díky orientaci panelů východ/západ pod úhlem 15° dokáže tento systém maximalizovat efektivitu solární výroby během celého dne. To znamená vyšší výkon a lepší využití dostupné plochy střechy, což je zásadní výhodou oproti jiným systémům, které nemusí poskytovat takovou flexibilitu a výkonnost.


Technické specifikace:


• Materiál: Hliník EN-AW 5754 H111
• Výška: 27 mm
• Šířka: 81 mm
• Délka: 207 mm
• Tloušťka: 5 mm
• Sklon: 15°
• Průměr otvoru: 11x52 mm
• Maximální sklon střechy: 3°
• Velikost kompatibilních panelů: šířka 955 mm až 1303 mm
• Standardní zatížení: Betonové dlaždice 400 x 400 x 40 mm (hmotnost cca 16 kg)
• Doporučená minimální vzdálenost od okraje střechy: 1 m

Hliník EN-AW 5754 H111 - klíčové vlastnosti

Vyznačuje se několika klíčovými vlastnostmi, díky kterým je ideální pro použití v konstrukcích a strojírenství. Zde jsou hlavní vlastnosti tohoto materiálu:


1. Vysoká odolnost proti korozi

Hliník EN-AW 5754 H111 je známý svou výbornou odolností proti korozi, zejména v náročných prostředích, jako jsou pobřežní oblasti nebo místa vystavená působení chemikálií. Díky tomu je tento materiál často využíván ve venkovních aplikacích, kde jsou požadovány dlouhodobé ochranné vlastnosti.

2. Dobrá svařitelnost

Tento typ hliníkové slitiny se velmi dobře svařuje, což usnadňuje jeho použití ve stavebních a průmyslových konstrukcích. Hliník EN-AW 5754 H111 se může svařovat běžnými metodami, což zajišťuje pevné a spolehlivé spoje.

3. Vysoká pevnost a tuhost

Hliník EN-AW 5754 H111 má vysokou mechanickou pevnost, a to i při nízkých teplotách. Zároveň si zachovává dostatečnou tuhost, což z něj činí ideální volbu pro konstrukční aplikace, kde je vyžadována kombinace lehkosti a pevnosti.

4. Vysoká odolnost vůči mechanickému opotřebení

Díky svým vlastnostem je hliník EN-AW 5754 H111 velmi odolný vůči mechanickému poškození, jako jsou škrábance a nárazy. Tato vlastnost zaručuje, že konstrukce vyrobené z tohoto materiálu budou dlouho odolné vůči běžným provozním vlivům.

5. Nízká hmotnost

Hliník EN-AW 5754 H111, stejně jako jiné hliníkové slitiny, je lehčí než ocel, což snižuje celkovou hmotnost konstrukcí a usnadňuje manipulaci při montáži. Díky tomu je také ideální pro použití v aplikacích, kde je důležité snížit zatížení konstrukcí (například na střechách).

6. Tepelná vodivost

Hliník EN-AW 5754 H111 má dobrou tepelnou vodivost, což jej činí vhodným pro aplikace, kde je třeba zajistit efektivní odvod tepla, i když to není hlavní využití v konstrukčních prvcích.

Díky těmto vlastnostem je hliník EN-AW 5754 H111 široce používán ve stavebních konstrukcích, zejména tam, kde je vyžadována lehkost, odolnost a dlouhá životnost v náročných podmínkách.
