Automatický prepínač sietí - napájanie VCX 4P 400V 63A - NLQ7 400V 4P 63A

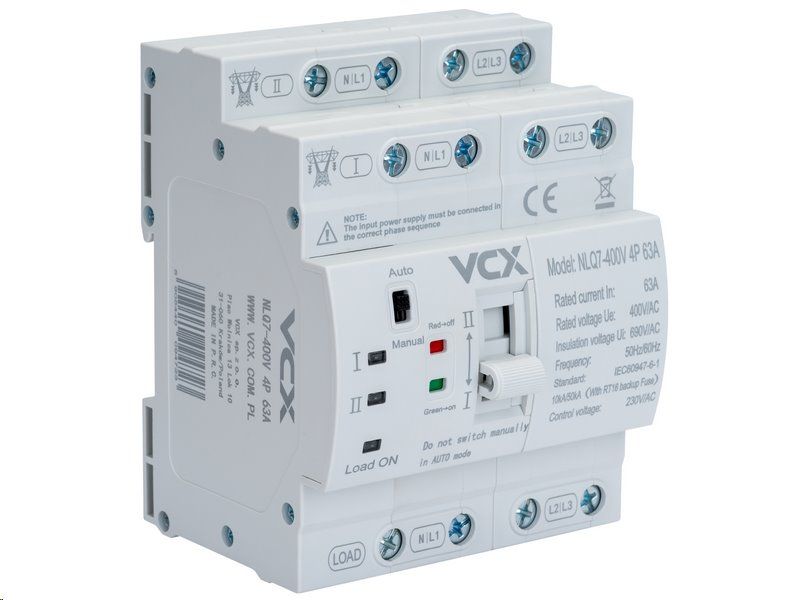

Automatický prepínač napájania VCX NLQ7 400V 4P 63A — Bezpečné prepnutie do 30 ms


Istota neprerušeného napájania pre kritické aplikácie

Každý výpadok prúdu môže v komerčných prevádzkach, serverovniach alebo pri vykurovacích systémoch znamenať obrovské straty a technické komplikácie. Spoliehať sa na manuálne prepínanie na záložný generátor je zdĺhavé a v mnohých situáciách nereálne. Prepínač siete a agregátu rieši tento problém za vás. Akonáhle dôjde k výpadku hlavnej siete, strate fázy alebo poklesu napätia, systém okamžite vyhodnotí situáciu a úplne bez zásahu obsluhy zareaguje.

Model VCX NLQ7 400V 4P 63A zabezpečuje automatické prepnutie medzi dvoma nezávislými zdrojmi, ako je hlavná sieť a UPS, prípadne distribučná sieť a ostrovný elektrocentrála. S reakčnou dobou pod 30 ms prebehne zmena napájania tak rýchlo, že drvivá väčšina bežných spotrebičov ani nezaznamená výpadkový stav. Vďaka triede PC a 4-pólovej konštrukcii dokáže bezpečne prepínať nielen všetky tri fázové vodiče, ale aj nulový vodič pod záťažou až 63 A. Akonáhle sa stabilizuje primárny zdroj napájania, prepínač sa automaticky a kontrolovane vráti do pôvodného stavu.

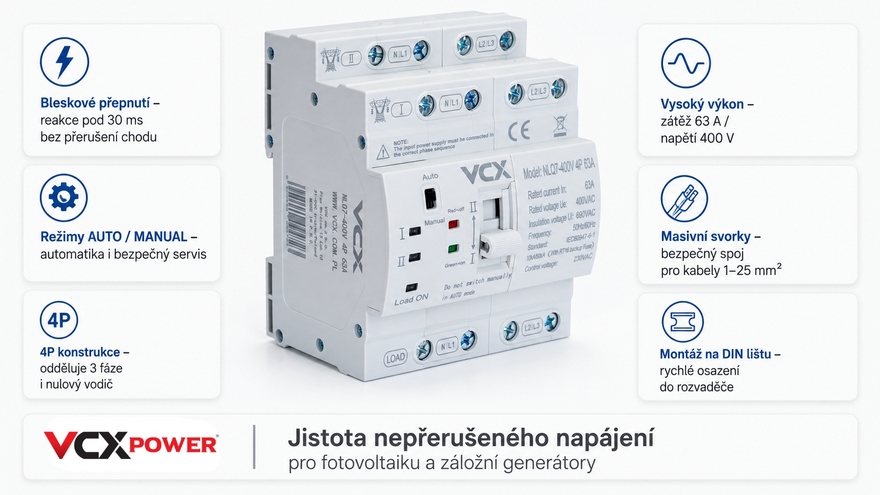

Kľúčové parametre a ich prínos v praxi


• Rýchlosť prepnutia ≤ 30 ms: Prepnutie prebehne bleskovo, čo minimalizuje riziko výpadku u pripojených citlivých zariadení a dátových uzlov.

• Menovitý prúd 63 A: Poskytuje robustný výkon pre napájanie väčších domových inštalácií, dielní aj technologických rozvádzačov.

• Trieda zariadenia PC: Zaručuje technologickú pripravenosť pre bezpečné zapínanie aj vypínanie distribučných obvodov priamo pod záťažou.

• Štvorpólová konštrukcia (4P): Prepína všetky 3 fázy aj neutrálny vodič, vďaka čomu úplne oddeľuje napäťové sústavy a zabraňuje vzniku nebezpečných spätných prúdov.

• Detekcia anomálií napätia: Okamžite odpojí hlavný prívod a prepne na zálohu, ak pracovné napätie klesne pod 175 V alebo stúpne nad 275 V.

• Automatický návrat na sieť I.: Po stabilizácii hlavnej siete odpočíta 30 sekúnd a prepne prevádzku späť na lacnejší / primárny zdroj.

• Režimy AUTO / MANUAL: Prepínač môžete kedykoľvek ľahko vyradiť z automatiky a ovládať ho manuálne pákou na účely bezpečnej údržby.

• DIN montáž a krytie IP30: Unifikovaný dizajn garantuje jednoduché a rýchle zacvaknutie do štandardných modulových rozvádzačov na 35mm lištu.

Technológia, ktorú pri výpadku nepostrehnete

Pocit absolútneho bezpečia pri elektrickej infraštruktúre spočíva v tom, že o problémoch so sieťou vôbec nevieme. Bežná domácnosť s fotovoltikou v ostrovnom režime (OFF-GRID) alebo laboratórium závislé od klimatizácie nevyžaduje stres z manuálneho prepájania ističov.

Ak používate moderné hybridné meniče s výstupom BACKUP/EPS, model VCX NLQ7 hladko prevezme kontrolu a s milisekundovou presnosťou odkloní napájanie na zálohu. Navyše vizuálne indikátory na prednom paneli vám vždy jednoznačne ukazujú aktuálne zopnutý zdroj aj to, či je systém v chode.

Extrémna elektrická aj mechanická odolnosť

Každé priemyselné riešenie vyžaduje tabuľkovo overenú výdrž, na ktorú sa inštalatér môže spoľahnúť. Tento ATS (Automatic Transfer Switch) garantuje minimálne 6000 cyklov mechanickej a 1500 cyklov elektrickej životnosti pod prúdovou záťažou.

Konštrukčne zvládne bezproblémovo pracovať v teplotnom rozmedzí od -5 °C do +40 °C a disponuje izolačným napätím dimenzovaným na 690 V AC. Rovnako dokáže bez ujmy zniesť menovité rázové napätie až 8 kV, takže poskytuje širokú rezervu aj počas bleskových búrok, kolísania DS siete alebo rozbehu ťažkých indukčných strojov.

Automatika aj manuál pod kontrolou

V každodennej prevádzke funguje tento prepínač striktne ako bezobslužný automatický blok. Ako však vyriešiť pravidelnú plánovanú revíziu bez rizika skratu? Stačí na prednom paneli malým posuvníkom prepnúť riadenie do režimu MANUAL.

Tým sa automatická cievka vyradí z činnosti a vy môžete bezpečne oddeľovať zdroje sami pomocou masívnej ovládacej páčky. Po ukončení revízie ho jednoducho vrátite na AUTO a záloha je späť v pohotovosti. Prepínač tiež disponuje konektormi pre indikátor napájania záťaže, čo zjednodušuje zapojenie do inteligentnej domácnosti s notifikáciami.


Certifikovaná bezpečnosť a udržateľnosť


Produkt spadá pod najprísnejšie európske normy a je schválený pre nasadenie na celom trhu EÚ. Plne vyhovuje direktíve pre zariadenia nízkeho napätia LVD 2014/35/UE a technickej norme PN-EN IEC 60947-6-1:2023 pre bezpečné rozvádzačové prístroje. Zároveň je produkt v súlade s ekologickou smernicou RoHS (2015/863/EÚ) obmedzujúcou používanie nebezpečných látok.

Upozornenie k prepínaciemu času

Výrobcom udávaný parameter < 30 ms sa vzťahuje na samotný mechanický presun kontaktov. Celkový čas prerušenia napájania od detekcie výpadku siete po zopnutie záložného zdroja sa zvyčajne pohybuje okolo 1 sekundy. Prepínač nenahrádza UPS – pri výpadku hlavnej siete dôjde k reštartu citlivej elektroniky (PC, routery). Pre neprerušovaný chod týchto zariadení odporúčame ich lokálne zálohovanie pomocou štandardnej UPS.

Prečo dochádza k výpadku a čo znamená "< 30 ms"?

Pri motorových prepínačoch sietí typu NLQ7 a podobných je potrebné striktne rozlišovať dva parametre:

Čas mechanického prepnutia (doba letu kontaktov): Parameter < 30 ms (u niektorých výrobcov < 50 ms) označuje iba čistý čas fyzického pohybu kontaktov od okamihu odpojenia prvého zdroja do okamihu pripojenia druhého zdroja v momente, keď je mechanizmus už v plnom pohybe.

Celkový čas prerušenia napájania (Total Transfer Time): Toto je čas, ktorý zahŕňa celú sekvenciu:

1. Detekcia straty napätia na hlavnej sieti (elektronika zámerne čaká zlomok sekundy, aby nereagovala na mikrovýpadky napätia).

2. Odovzdanie signálu riadiacemu motoru/elektromagnetu.

3. Fyzické rozpojenie hlavnej siete, prechod nulovou (mŕtvou) polohou a zopnutie záložnej siete.


Technické špecifikácie


• Menovitý prevádzkový prúd (In): 63 A — Bezpečná kapacita pre rodinné domy a prevádzky.

• Menovité prevádzkové napätie (Ue): 400 V AC — Určené pre klasické a kompletné trojfázové siete.

• Menovité izolačné napätie (Ui): 690 V AC — Robustná konštrukčná ochrana proti prierazu izolácie.

• Menovitá frekvencia: 50/60 Hz — Zaručená plná kompatibilita s domácou sieťou aj cudzími agregátmi.

• Počet pólov: 4P — Dokonale spína a oddeľuje fázy L1, L2, L3 a predovšetkým neutrálny vodič N.

• Trieda zariadenia: PC — Umožňuje bezpečné zapínanie aj vypínanie prívodu počas záťaže.

• Kategória použitia: AC-31B — Špecifikácia určená pre spínanie prevažne odporových záťaží.

• Menovité rázové napätie (Uimp): 8 kV — Ochráni inštaláciu aj počas silných napäťových špičiek a búrok.

• Menovitý skratový prúd: 10 kA (až 50 kA s poistkou RT16) — Garancia ochrany vnútorných prvkov ATS pri skrate.

• Čas prepnutia: ≤ 30 ms — Bleskový úkon chrániace citlivé systémy pred kolapsom napájania.

• Prevádzkový režim: Automatický / Manuálny — Maximálna sloboda pri dennej prevádzke aj plánovanej údržbe.

• Mechanická životnosť: ≥ 6000 cyklov — Vysoko kvalitné spracovanie plastov a prepínacích pák.

• Elektrická životnosť: ≥ 1500 cyklov — Testovaná stabilita stykových plôch aj pod plným napätím.

• Stupeň krytia: IP30 — Dostatočná ochrana proti vniknutiu cudzích telies pri osadení do bežného rozvádzača.

• Pripojovacie svorky: Prierez 1–25 mm² — Dostatočný priestor aj pre pevné vodiče z väčších inštalácií.

• Inštalácia: 35mm DIN lišta — Zacvaknutie na normalizovanú modulárnu zbernicu rozvodnej skrine.

• Prevádzková teplota: -5 °C až +40 °C — Použiteľné aj v chladnejších chodbách a garážach.


FAQ — Časté otázky zákazníkov


1. Môžem tento 4-pólový prepínač použiť aj pre bežnú jednofázovú inštaláciu na 230 V? Tento konkrétny model je z výroby navrhnutý a dimenzovaný ako 4-pólový (4P) pre trojfázové siete pracujúce s 400 V. Pre menšie jednofázové zostavy a chatu odporúčame vyberať čisto z variantov s označením 2P určených priamo pre 230 V.

2. Ako rýchlo dôjde k automatickému prepnutiu siete po oprave výpadku od distribútora? Akonáhle ochranný systém detekuje, že napätie z primárneho zdroja (I) nabehlo späť v prevádzkových medziach (187–253 V) a je konečne stabilné, vyčká pre istotu ochranné 30-sekundové oneskorenie. Potom až prepne spotrebiče späť na DS sieť.

3. Naštartuje mi tento prepínač sám automaticky môj záložný generátor? Nie. Samotný sieťový ATS prepínač slúži výhradne na oddelenie a prepnutie silovej elektrickej cesty. Pre plne automatický rozbeh záložnej centrály musí aj samotný generátor podporovať „auto-start“ a využívať na to vyvedené komunikačné linky.

4. Udrží prepnutie za 30 ms v chode klasické stolové PC alebo routery? Vo väčšine prípadov áno. Rýchlosť odozvy ≤ 30 ms je dostatočne malý úsek. Spínané zdroje v dnešnej IT technike disponujú vnútornými kondenzátormi, ktoré v tomto nepatrnom zlomku se
