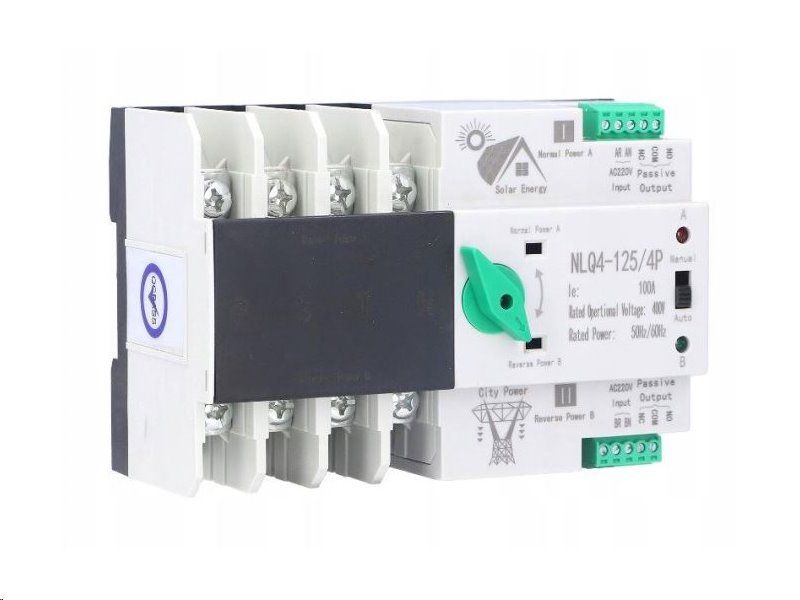

Automatický přepínač sítí - napájení 4P 400V 40A - NLQ4-125/4P pro FVE

🔄 Automatický přepínač sítí - napájení 4P 400V 40A - NLQ4-125/4P pro FVE

Automatický přepínač sítí slouží k bezpečnému a plynulému přepínání mezi dvěma nezávislými zdroji elektrické energie (např. fotovoltaika / veřejná síť / generátor / UPS). Ideální pro použití v systémech, kde není přípustný výpadek napájení. Určený k montáži na DIN lištu.


✅ Hlavní vlastnosti


Princip fungování a ovládání (ATS 4P)

1. Řízení a automatická funkce

• Nutnost napájení obou řídicích obvodů: Pro správnou funkci přepínače je vyžadováno řídicí napětí na obou vstupech A (AR, AN) i B (BR, BN).

• Primární (řídicí) vstup A: Vstup A určuje prioritní okruh. Pokud je na vstupu A přítomno síťové napětí, zařízení se automaticky přepne do pracovní polohy I (Power A).

• Podpůrný (záložní) vstup B: Na vstupu B musí být rovněž přítomno napětí – slouží jako energetická podpora pro vnitřní mechanizmus, aby měl přepínač dostatek energie k přestavení kontaktů při výpadku primárního zdroje.

• Automatické přepnutí (záskok): Dojde-li k výpadku napětí na primárním vstupu A a na vstupu B napětí zůstává, zařízení automaticky přepne do záložní polohy II (Power B).

2. Manuální režim a nezávislost silové části

• Manuální ovládání: Silové kontakty lze ovládat i ručně pomocí páčky – stačí posuvný přepínač na čelním panelu přepnout do polohy „Manual“, případně pokud není pod napětím ovládací vstup B.

• Nezávislé silové kontakty: Funkce vnitřního přepínacího mechanizmu je zcela nezávislá na přítomnosti napětí na silových kontaktech. Silové kontakty tak můžete využít galvanicky odděleně od ovládacího napětí – například pro spínání DC napětí 12–24 V nebo jiných pomocných obvodů.

• Řízení z jednoho zdroje: Ovládací vstupy A i B lze napájet i z jediné fázové sítě. Tento způsob zapojení je ideální, pokud potřebujete řídicí vstup A ovládat externím prvkem (např. relé monitoru stavu baterie FVE) a zároveň ze stejné sítě trvale napájet pomocný vstup B pro pohon přepínače.



Praktické možnosti použití

A. Přepínač dvou zdrojů energie (FVE / Síť / Generátor / UPS)

Přístroj umožňuje libovolnou kombinaci dvou zdrojů energie. Jako záložní zdroj lze využít veřejnou distribuční síť, domácí fotovoltaickou elektrárnu nebo bateriovou UPS.

• Flexibilní zapojení: Zdroje lze zapojit i v inverzním režimu – na primární vstup I (A) připojit veřejnou síť a na záložní vstup II (B) připojit záložní zdroj.

• Označení na krytu: Některé výrobní série mohou mít na obalu natištěné symboly sítě a generátoru. Princip fungování je však vždy identický: Vstup A je prioritní/řídicí a Vstup B je podpůrný/záložní.

B. Inteligentní spínání a řízení zátěže (spotřebičů)

Přepínač lze využít k automatickému spínání vybraných spotřebičů podle dostupnosti energie na vstupu A:

• Spínání přebytků: Pokud je k dispozici energie na vstupu I (A) (např. aktivní výroba z FVE), zařízení sepne zvolené zátěže – ohřev bojleru nebo akumulační nádoby, wallbox pro nabíjení elektromobilu, bazénové čerpadlo apod.

• Přepojení na zálohu: Pokud je k silovým kontaktům připojen i záložní zdroj, spotřebič se při výpadku hlavního zdroje plynule přepojí na zálohu.



⚡ Milisekundové spínání


• Rychlá odezva při výpadku – přepnutí bez ztráty napájení

• Kompaktní konstrukce

• Možnost automatického i ručního ovládání

Upozornění k přepínacímu času: Výrobcem udávaný parametr < 50 ms se vztahuje na samotný mechanický přesun kontaktů. Celková doba přerušení napájení od detekce výpadku sítě po sepnutí záložního zdroje se obvykle pohybuje okolo 1 vteřiny. Přepínač nenahrazuje UPS – při výpadku hlavní sítě dojde k restartu citlivé elektroniky (PC, routery). Pro nepřerušený chod těchto zařízení doporučujeme jejich lokální zálohování pomocí standardní UPS.

Technické specifikace

• Jmenovitý provozní proud: 40A
• Jmenovité ovládací napětí Us: AC220 V 50Hz
• Normální pracovní stav: 85% Us-110% Us
• Jmenovitá frekvence: 50/60 Hz
• Jmenovité napětí: 400V AC
• Izolační napětí: 690 V AC
• Jmenovitý zkratový proud: 50kA
• Jmenovité impulzní výdržné napětí: 8kV
• Počet pólů: 4P
• Pomocný okruh: 2 nezávislá relé, každé relé obsahuje 2 sady transformátorových kontaktů
• Čas na dotek: <50ms
• Doba přechodu operace: <50ms
• Doba návratu: <50ms
• Doba vypnutí: <50ms
• Elektrická životnost: 2000
• Mechanická životnost: 5000
• Montáž: na DIN lištu
• Rozměry (V x Š x H): 96 x 143 x 76 mm


⚠️ Upozornění a důležité informace k instalaci


Napájení a ochrana motorového pohonu:

• Jmenovité ovládací napětí: AC 220–230 V. Přepínač vyžaduje stabilní napětí pro spolehlivý chod vnitřního motoru.

• Kritický pokles napětí (podpětí): Pokud napětí v síti klesne pod 190 V, hrozí vážné poškození zařízení. Motor přepínače v takovém stavu nemusí mít sílu dokončit přepnutí, zablokuje se a může dojít ke spálení jeho vnitřních součástí.

💡 Doporučení pro 100% bezpečný provoz: Automatický přepínač primárně slouží k přepnutí zátěže, nedokáže ale sám o sobě diagnostikovat všechny anomálie distribuční sítě. Pro ochranu vaší investice i připojených technologií důrazně doporučujeme instalaci doplnit o:

1. Hlídací napěťové relé (Ochrana proti podpětí a výpadku fází): Předřaďte přepínači chytré hlídací relé doporučujeme ELKO HRN-55N. Pokud relé zaznamená nebezpečný pokles napětí pod bezpečnou mez, výpadek fáze nebo ztrátu "nuly", okamžitě přepínači "odstřihne" řídicí napětí a ten bleskově a bezpečně přepne na záložní zdroj (např. FVE). Zabráníte tak zničení přepínače i vašich spotřebičů.

2. Svodiče přepětí (Ochrana proti špičkám a blesku): Nezapomeňte celou instalaci chránit před atmosférickým i spínacím přepětím vhodnou kombinací svodičů (třídy T1/T2/T3) podle specifik vašeho objektu.

Při návrhu a zapojování těchto prvků do automatického přepínání sítí vždy konzultujte postup s kvalifikovaným elektrikářem, aby byla dodržena správná logika řízení a platné normy.


👷 Instalace a odpovědnost


• Instalaci smí provádět výhradně kvalifikovaná osoba s platnou elektrotechnickou způsobilostí dle platných norem ČSN.

• Neodborná instalace nebo nesprávné nastavení může vést k nevratnému poškození přístroje, úrazu elektrickým proudem nebo požáru.

• Reklamace z důvodu nesprávného zapojení či použití v rozporu s návodem nebudou akceptovány.

• Provozovatel e-shopu nenese odpovědnost za škody způsobené neodborným zapojením, úpravami, nebo porušením instalačních pokynů.


FAQ - často kladené dotazy – Automatické přepínače sítí (ATS)


Zde naleznete odpovědi na nejčastější dotazy k automatickým záskokovým systémům pro jednofázové (2P) i třífázové (4P) instalace.


1. Jaký je hlavní účel tohoto automatického přepínače?

Zařízení slouží k automatickému přepnutí napájení spotřebičů z hlavního zdroje (např. distribuční síť) na záložní zdroj (elektrocentrála, baterie/měnič FVE) v případě výpadku. Jakmile se hlavní síť obnoví, přepínač se automaticky vrátí zpět. Funguje na principu priority hlavního zdroje.

2. Jaký je rozdíl mezi verzí 2P a 4P? Kterou potřebuji?

• Verze 2P (230 V): Je určena pro jednofázové rozvody (běžné byty, menší chaty, vybrané okruhy). Spíná Fázi (L) a Nulu (N).

• Verze 4P (400 V): Je určena pro třífázové rozvody (rodinné domy, dílny, tepelná čerpadla). Spíná 3 fáze (L1, L2, L3) a Nulu (N).

• Tip: Vždy vybírejte verzi podle vaší domovní instalace.

3. Jakou zvolit hodnotu proudu (Ampéry)?

Hodnota uvedená na přepínači (např. 63 A, 100 A, 125 A) udává maximální zatížení, které kontakty snesou.

• Přepínač musí mít vždy stejnou nebo vyšší hodnotu než váš hlavní jistič.

• Příklad: Pokud máte hlavní jistič 25 A, můžete bez obav použít přepínač dimenzovaný na 63 A nebo 100 A. Větší dimenzování znamená robustnější kontakty a delší životnost.

4. Jak rychle proběhne přepnutí? Vypnou se mi spotřebiče?

Doba přepnutí je velmi krátká, obvykle pod 50 milisekund.

• Běžné spotřebiče (světla, lednice, motory) výpadek prakticky nezaznamenají.

• Velmi citlivá elektronika (stolní PC, servery) se může restartovat. Pro tato zařízení doporučujeme zapojit za přepínač ještě malou UPS (záložní zdroj).

5. Umí tento přepínač sám nastartovat elektrocentrálu?

Pozor, nezaměňujte funkci ATS a startovací automatiky. Tento přístroj slouží k přepnutí silových cest (kabelů). Aby se centrála nastartovala automaticky, musí mít vlastní startovací modul (ATS konektor/jednotku), který pozná výpadek sítě. Některé naše modely ATS mají pomocné kontakty pro vyslání signálu, ale samotný start motoru zajišťuje centrála.

6. Je tento přepínač vhodný pro fotovoltaiku (FVE)?

Ano, je to velmi časté použití. Umožňuje automaticky přepínat dům mezi sítí distributora a výstupem z hybridního měniče (backup výstup).

• Ujistěte se, že váš měnič podporuje tzv. ostrovní provoz.

• Přepínač bezpečně oddělí distribuční síť od vaší domácí sítě, aby nedošlo k přetoku energie zpět do sítě při výpadku (což je bezpečnostní požadavek).

7. Spíná přepínač i nulový vodič (N)?

Ano, všechny námi nabízené modely (2P i 4P) spínají i nulový vodič. To je klíčové pro správnou funkci proudových chráničů a pro bezpečné oddělení sítí v soustavách TN-S.

8. Mohu přepínat zdroje i manuálně?

Ano. Přepínač má volič režimů (Automatický / Manuální). Po přepnutí do manuálního režimu můžete páčkou libovolně měnit zdroj (A nebo B) nebo nechat přepínač v poloze vypnuto (uprostřed), čímž odpojíte oba zdroje (např. pro údržbu).

9. Zvládnu instalaci sám?

Důrazné upozornění: Jedná se o vyhrazené elektrické zařízení. Instalaci musí provádět výhradně osoba s odbornou způsobilostí v elektrotechnice (dle NV 194/2022 Sb.). Neodborná montáž hrozí úrazem elektrickým proudem, požárem nebo zničením měniče/centrály při špatném sfázování.

10. Vejde se mi do běžného rozvaděče?

Ano, přístroje jsou konstruovány pro montáž na standardní DIN lištu (35 mm).

• Počítejte však s tím, že zabírají více modulů než běžné jističe (šířka je cca 11 cm u menších verzí až po cca 25 cm u robustních průmyslových verzí). Přesné rozměry naleznete v technickém nákresu u produktu.

11. Co se stane, když vypadne jen jedna fáze (u 4P verze)?

Automatika přepínače je obvykle napájena z jedné konkrétní fáze (často L1 nebo kombinace). Pokud vypadne fáze, která napájí ovládací motor, přepínač to vyhodnotí jako výpadek a přepne na zálohu. Pokud vypadne jiná fáze, chování závisí na konkrétním modelu a zapojení monitorovacích vodičů.

12. Jak se připojují ovládací/monitorovací kabely?
