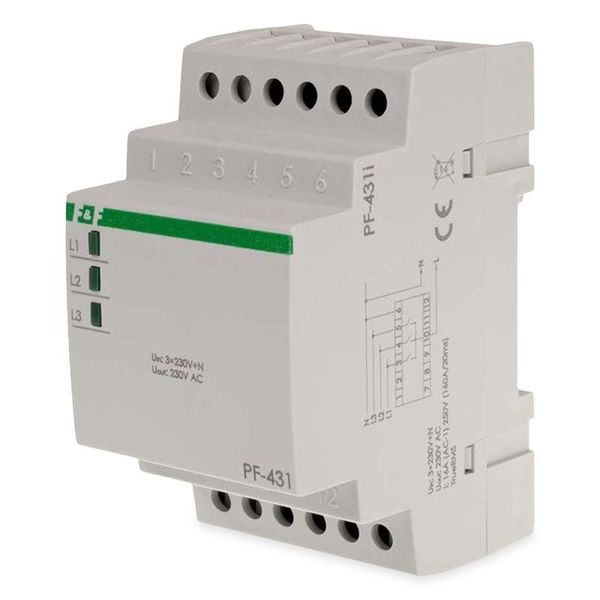

Prepínač fáz automatický F&F PF-431 LED TRMS na DIN lištu

Automatický prepínač fáz F&F PF-431 LED TRMS -  Nepretržité napájanie 230 V

Ochrana kritických systémov pred výpadkom siete

Výpadky jednotlivých fáz, nebezpečné poklesy napätia alebo naopak neočakávané prepätie v rozvodnej sieti predstavujú nočnú moru pre každého správcu budov. U citlivých zariadení, ako sú zabezpečovacie systémy, serverovne, telekomunikačné uzly alebo priemyselné chladenie, znamená strata napájania aj na krátky okamih obrovské bezpečnostné a finančné riziko. Klasické ističe a hlídače fáz síce obvod odpoja a zachránia zariadenie pred zničením, ale nedokážu zabezpečiť jeho ďalší plynulý chod.

Túto medzeru v bezpečnosti vypĺňa automatický prepínač fáz F&F PF-431 LED. Na jeho vstup sa privádza štandardné trojfázové napätie (3× 400 V + N) a prístroj sa stará o to, aby na jeho jednofázovom výstupe bolo vždy prítomné stabilných 230 V AC. Ak aktuálne využívaná fáza zlyhá alebo jej parametre vybočia z normy, mikroprocesor okamžite vyhľadá inú zdravú fázu a napájanie na ňu prepne. Vďaka hardvérovej odolnosti voči nárazovým prúdom až 120 A (na 20 ms) a mimoriadne presnému True RMS meraniu predstavuje absolútnu špičku v zabezpečení kontinuity prevádzky.

Kľúčové parametre pre spoľahlivý chod

• Plynulé napájanie 230 V z 3 fáz — aj keď dve fázy z distribučnej siete vypadnú, váš pripojený prístroj ďalej bezpečne beží na tej zostávajúcej.

• Presné meranie True RMS — zaručuje bezchybné vyhodnotenie kvality siete aj v silne rušenom prostredí (harmonické frekvencie, meniče).

• Prioritná fáza L1 — systém sa automaticky vracia na primárnu fázu, akonáhle sa jej parametre stabilizujú, čo zabraňuje preťaženiu záložných okruhov.

• Vysoká odolnosť kontaktov — zvláda trvalé zaťaženie 16 A (AC-1) a nepoškodí ho ani masívne nábehové špičky až 120 A (po dobu 20 ms).

• Ochranné napäťové okná — odpojuje výstup pri podpätí pod 190 V aj pri nebezpečnom prepätí nad 280 V.

• LED indikácia na čelnom paneli — poskytuje okamžitý vizuálny prehľad o tom, z ktorej fázy je aktuálne spotrebič napájaný.

• Montáž do štandardných rozvádzačov — kompaktný šasi o šírke 3 modulov (53,5 mm) ušetrí miesto a zjednoduší kabeláž na DIN lište.

Istota a okamžitá vizuálna kontrola stavu siete

Prvé spustenie systému s prepínačom PF-431 LED prináša pocit absolútnej kontroly nad elektroinštaláciou. Z diaľky vďaka prehľadným LED diódam jasne vidíte, v akom stave sa sieť nachádza a ktorá fáza aktuálne prenáša výkon do chránených okruhov. V prípade, že na prioritnej fáze dôjde k podpätiu vplyvom rozbehu ťažkého stroja vo vedľajšej hale, prepínač s jemným, tlmeným cvaknutím interných relé okamžite prehodí výstupné napájanie na zdravú vetvu. Váš monitorovaný systém túto zmenu takmer nepocíti a vy nemusíte riešiť žiadne ručné prepájanie.

True RMS meranie a odolnosť proti rázom

Lacné hlídače napätia mávajú v moderných budovách plných LED osvetlenia a spínaných zdrojov problémy, pretože nedokážu správne zmerať skreslenú sínusovku. Model PF-431 využíva True RMS prevodník, ktorý vyhodnocuje skutočnú efektívnu hodnotu napätia za akýchkoľvek podmienok. Vďaka tomu nedochádza k falošným poplachom a zbytočnému prepínaniu relé. Hardvérová architektúra s vnútorným relé skonštruovaným na rozběhové prúdy až 120 A (na dobu 20 ms) navyše znamená, že k prepínaču môžete bez obáv napriamo pripojiť spotrebiče s veľkým kapacitným rázom, typicky priemyselné spínané zdroje.

Spoľahlivé riešenie pre serverovne aj alarmy

V profesionálnych B2B aplikáciách slúži tento modul ako primárna záchranná sieť pre napájanie IT rackov a UPS záložných zdrojov. Zatiaľ čo by samotná UPS pri výpadku jednej fázy prešla na interné batérie a začala sa vybíjať, PF-431 LED jej dodá napájanie z inej fázy a šetrí batérie až na chvíľu absolútneho blackoutu. V privátnej sfére chráni zabezpečovacie ústredne a kamerové systémy (CCTV) — prípadný narušiteľ, ktorý úmyselne preruší jednu prívodnú fázu do domu, nevyradí alarm z prevádzky, pretože ten sa bleskovo prepne na inú.

Pre koho je produkt určený

• Elektroinštalatéri a projektanti: Pri navrhovaní rozvádzačov pre objekty s požiadavkou na vysokú dostupnosť napájania (nemocnice, banky, dátové centrá), kde je norma kladená na odolnosť a rýchlosť prepnutia prioritnej.

• IT správcovia a poskytovatelia internetu: Ako kritický hardvér predradený UPS systémom na predĺženie doby chodu serverov a sieťových switchov pri čiastočných asymetriách siete.

• Technici zabezpečovacích systémov (EZS): Na zabezpečenie trvalého napájania ústrední a NVR rekordérov, aby systém prežil cielené útoky na domové prívody alebo havárie distribučnej siete. Na montáž je však potrebné platné elektrotechnické oprávnenie.

Technické špecifikácie

• Napájanie na vstupe: 3× 400 V + N (3 fázy a nulový vodič) — Klasický prívod, pričom prístroj neustále monitoruje napätie každej fázy proti N.

• Napätie na výstupe: 230 V AC — Jednofázové striedavé napätie tvorené tou najkvalitnejšou aktuálne dostupnou fázou z prívodu.

• Maximálne prúdové zaťaženie: 16 A (AC-1) — Dostatočné pre štandardné okruhy s odporovou záťažou.

• Maximálny rázový prúd: 120 A / 20 ms — Odolnosť voči extrémnym štartovacím prúdom moderných spínaných zdrojov a žiariviek.

• Minimálne povolené napätie fázy: 190 V — Spodná hranica ochrany; pri poklese pod túto hodnotu systém fázu opustí.

• Maximálne povolené napätie fázy: 280 V — Horná bariéra proti zničeniu pripojených zariadení vplyvom prepätia siete.

• Hysterézia prepínania: 10 V — Zabraňuje neželanému „cyklovaniu“ relé, ak napätie kolíše presne na prahovej hodnote.

• Princíp merania: True RMS — Vylučuje chyby pri meraní v rušených sieťach s množstvom meničov.

• Šírka: 3 moduly (53,5 mm) — Úsporný dizajn vhodný pre väčšinu štandardných domových aj priemyselných rozvádzačov.

• Montáž: Na DIN lištu TH-35 — Štandardné beznáradové uchytenie.

• Pripojenie: Skrutkové svorky (max. prierez 4,0 mm²) — Zabezpečuje pevný a bezpečný kontakt pevných vodičov aj laniek s dutinkami.

• Vlastný príkon: 1 W — Mimoriadne nízka spotreba riadiacej logiky, ktorá negeneruje prebytočné teplo v rozvádzači.

• Pracovná teplota: -25 °C až +50 °C — Spoľahlivé meranie nezávisle na tom, či je leto alebo zima.

• Stupeň krytia: IP20 — Prístroj je určený na bezpečné uloženie vnútri elektro skríň.

FAQ — Časté otázky zákazníkov

1. Čo znamená funkcia „Prioritná fáza L1“ v praxi? Systém je nastavený tak, že ak sú hodnoty na fáze L1 (zapojenej do príslušnej svorky) v poriadku, výstupné napájanie je vždy brané z nej. Ak L1 zlyhá, prepne sa napríklad na L2. Akonáhle sa však L1 opraví a napätie sa na ňu stabilne vráti, prístroj sa automaticky prepne späť na L1, aby zaťažoval sieť podľa vášho primárneho návrhu.

2. Dochádza pri prepnutí z jednej fázy na druhú k mikrovýpadku? Áno. Hardvérovo nemožno preklenúť dve asynchrónne fázy bez krátkej oneskorenia, inak by došlo k tvrdému medzifázovému skratu. Relé musí jednu fázu fyzicky opustiť až potom spojiť druhú. Tento mikrovýpadok je extrémne krátky, napriek tomu u supercitlivej elektroniky odporúčame zaradiť za prepínač ešte menšiu UPS, ktorá tento zlomok sekundy prekryje.

3. Môžem na tento prepínač zapojiť celú jednu vetvu rodinného domu? Iba do limitu 16 A (odporová záťaž, cca 3,6 kW). Prístroj je určený primárne pre vybrané kritické obvody (napr. chladničky, alarmy, čerpadlo kúrenia). Na prepínanie napájania celého poschodia rodinného domu, kde sa zapína práčka s rúrou, by 16A limit nestačil. Pre väčšie výkony by sa musel PF-431 použiť iba ako riadiaci prvok ovládajúci robustnejšie výkonové stýkače.

4. Čo sa stane, ak vypadnú všetky 3 fázy naraz? V takom prípade prístroj samozrejme nemá z čoho čerpať energiu. Odpojí výstup a jeho LED indikácia zhasne. Obnoví sa automaticky v okamihu, keď na prívod dorazí aspoň jedna z troch fáz v správnom napäťovom rozpätí.

5. Aký je rozdiel medzi týmto modelom a verziou bez True RMS? Bežné meracie moduly vyhodnocujú napätie podľa špičkovej hodnoty a prepočítavajú ju na efektívnu. Ak je na sieti rušenie (napr. od fotovoltaických striedačov alebo frekvenčných meničov), staré moduly namerajú zlú hodnotu a môžu bezdôvodne prepínať. True RMS meria presne nezávisle na deformácii krivky.

6. Je potrebné pri inštalácii dodržať sled fáz? Z hľadiska samotnej funkčnosti jednofázového výstupu nie, ale prístroj vyhodnocuje fázu zapojenú do konkrétnej svorky ako prioritnú (L1). Preto by ste si mali logicky určiť, ktorá fáza z vašej prípojky je najmenej zaťažovaná, a tú na svorku L1 zapojiť.

7. Je na zapojenie potrebné použiť nejaké špeciálne príslušenstvo? Nie, zariadenie je plne samostatné. Do vstupných svoriek privediete tri fázy a spoločný N vodič (nulák je na referenčné meranie nevyhnutný), a z dolných svoriek odvediete fázu do vášho vyhradeného 230V obvodu.
