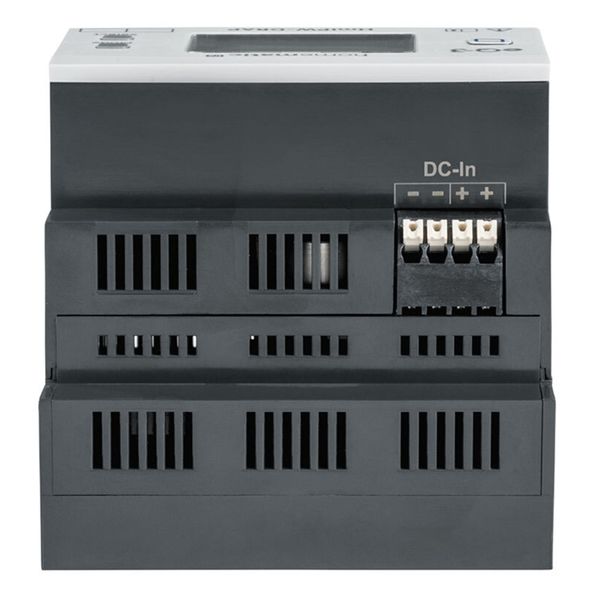

Homematic IP Drôtová centrálna jednotka s LCD - na DIN lištu - HmIPW-DRAP

HOMEMATIC HMIPW-DRAP - DRÁTOVÁ CENTRÁLNÍ JEDNOTKA

Drátová centrální jednotka Homematic HmIPW-DRAP se používá buď k lokálnímu připojení k řídicí jednotce CCU3, přímo přes drátovou centrální jednotku pomocí cloudu a aplikace, nebo ve spojení s bezdrátovými (rádiovými) zařízeními Homematic IP v kombinaci s centrální jednotkou Homematic IP. Srdce Vaší automatizace a řízení budov. Rychlý a absolutně spolehlivý provoz. Drátová centrální jednotka komunikuje s ostatními zařízeními prostřednictvím protokolu IPV6 a to bez jakéhokoliv rušení. Využívejte výhod systému automatizace a řízení budov, který lze libovolně rozšiřovat. S drátovou centrální jednotkou se Vám zkrátka otevírá celý svět automatizace a řízení budov Homematic IP a Váš život se stává mnohem jednodušším a pohodlnějším.

JEDNODUCHÉ NASTAVENÍ

Drátová centrální jednotka Homematic IP Wired je centrálním rozhraním v systému Homematic IP Wired a v kombinaci s napájecím zdrojem tvoří základ pro napájení celé sběrnice. Zařízení se jednoduše připojí k routeru pomocí ethernetového kabelu a propojuje řídicí jednotku CCU3 nebo službu Homematic IP Cloud s dalšími komponenty Homematic IP Wired. Drátový systém Homematic IP Wired se konfiguruje buď prostřednictvím řídicí jednotky CCU3 lokálně na počítači, nebo prostřednictvím cloudu pomocí bezplatné aplikace Homematic IP.

PROVOZ

Centrální rozhraní v (drátovém) systému Homematic IP Wired umožňuje provoz všech komponentů Homematic IP Wired. Poskytuje dva nezávislé sběrnicové výstupy pro napájení a komunikaci připojených zařízení Homematic IP Wired.

Topologii sběrnice, kterou jsou propojeny jednotlivé komponenty Homematic IP Wired, lze nastavit téměř libovolným způsobem.
Snadné uvedení do provozu a obsluha přímo na zařízení díky velkému podsvícenému LC displeji.

Kombinace drátové centrální jednotky (HmIPW-DRAP) a centrální jednotky (HmIP-HAP) umožňuje souběžné použití rádiového a drátového připojení v jednom systému a rozšíření dosahu rádiového připojení pro rozsáhlé instalace.

ODOLNÝ PROTI SELHÁNÍ

Zvýšená spolehlivost díky možnosti nastavení kruhové topologie - pokud dojde k přerušení vedení v jednom bodě kruhu, kruhová topologie se automaticky přepne na dvě nezávislá sběrnicová vedení, takže zařízení zůstanou v provozu.

ODOLNÝ PROTI RUŠENÍ

Homematic IP Wired je mimořádně odolný proti zdrojům rušení a zajišťuje bezpečný přenos IT, protokolů a dat za všech okolností. Přenos dat je navíc pomocí drátových kabelů velmi rychlý.

CERTIFIKOVANÝ

Homematic IP Wired je certifikován pro bezpečnost podle VDE - a splňujeme také nejvyšší standardy, pokud jde o ochranu dat - vaše osobní údaje nejsou nikdy vyžadovány. Stejně jako bezdrátový (rádiový) systém Homematic IP ani drátový systém nevyžaduje zadání jména, bydliště nebo e-mailové adresy, takže zcela respektuje vaše soukromí.

MOŽNOSTI PROVOZU

• pro čistě drátovou instalaci prostřednictvím drátové centrální jednotky (HmIPW-DRAP) a s ovládáním přes cloud prostřednictvím bezplatné aplikace pro chytré telefony
• v kombinaci s centrální jednotkou (HmIP-HAP) pro souběžné ovládání drátových a rádiových komponent Homematic IP a ovládání přes cloud prostřednictvím bezplatné aplikace pro chytré telefony
• v kombinaci s řídicí jednotkou CCU3 pro souběžné ovládání drátových a rádiových komponent Homematic IP prostřednictvím uživatelského rozhraní WebUI

SNADNÁ MONTÁŽ

Jednoduchá montáž na standardní DIN lišty v domovních a dílčích distribučních rozváděčích. Obzvláště jednoduchá a bezšroubová montáž díky pružinovým svorkám a zásuvným konektorům pro sběrnicové připojení.

U systému Homematic IP Wired je kladen důraz na zařízení, která jsou většinou instalována v hlavním rozvaděči. Spotřebiče jsou ovládány centrálně pomocí spínačů, stmívačů a žaluziových a roletových akčních členů Homematic IP Wired. Zařízení Homematic IP Wired jsou vzájemně propojeny sběrnicovým vedením.

Montáž může provádět osoba odborně způsobilá dle nařízení vlády č. 194/2022Sb. o požadavcích na odbornou způsobilost k výkonu činností na elektrických zařízeních a na odbornou způsobilost v elektrotechnice.



OBSAH BALENÍ

• Drátová centrální jednotka Homematic IP
• 1x Síťový kabel
• 1x Sběrnicový propojovací kabel
• 1x Sběrnicová záslepka
• Návod k použití

TECHNICKÉ ÚDAJE

Řada	Homematic IP Wired
Napájecí napětí	24 VDC, ±5 %, SELV
Proudový odběr	6 A max. / 55 mA typ. (max. 3 A na výstup sběrnice)
Spotřeba v pohotovostním režimu	1320 mW
Výstupy sběrnice	2x Homematic IP drátové sběrnice; max. 3 A na výstup sběrnice
Typ a průřez kabelu	drát nebo lanko, 0,2-1,5 mm2
Stupeň krytí	IP20
Provozní teplota okolí	-5 až +40 °C
Rozměry (š x v x h)	72 x 90 x 69 mm (4 stand. pozice na DIN liště)
Rozměry balení	122 x 112 x 97 mm
Hmotnost	150g
Hmotnost včetně obalu	384g
