SPÍNACÍ AKČNÝ ČLEN - PODSVETLENÝ, ZÁPUSTNÁ MONTÁŽ HMIP-BSL

SPÍNACÍ AKČNÝ ČLEN - PODSVETLENÝ, ZÁPUSTNÁ MONTÁŽ HMIP-BSL

Homematic IP predstavuje úplnú revolúciu v oblasti Smart Home, prináša vám nekompromisnú nemeckú kvalitu, komplexné riešenie a širokú modularitu vrátane portfólia výrobkov určených na automatizáciu, zabezpečenie a ochranu objektov.







Programovateľný bezdrôtový Spínací akčný člen (HmIP-BSL) so spínaným výstupom pre záťaž na 230 V pre zápustnú montáž je súčasťou systému inteligentnej domácnosti Homematic IP.

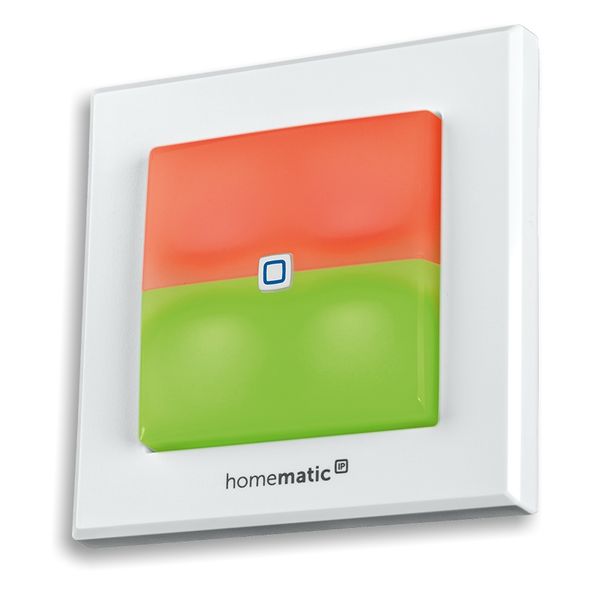

Kolískový vypínač s dvoma tlačidlami a multifunkčným LED podsvietením, na manuálne ovládanie zariadenia alebo diaľkové riadenie systémových funkcií inteligentnej domácnosti, možno ľahko nahradiť za klasický vypínač na 230 V.

Kolískový kryt s dvoma tlačidlami, vyrobený z priesvitného plastu, je podsvietený farebnými LED diódami, ktoré umožňujú ďalšie rozšírenie funkcií o vizuálnu indikáciu alebo môžu byť jednoducho využité iba na účel nočného orientačného osvetlenia.







POUŽITIE



Zariadenie pracujúce ako nástenný ovládač ponúka možnosti flexibilnej inštalácie a širokú modularitu využitia v klasickom prevedení, ktoré zvládne niekoľko úloh súčasne. Stlačením jedného z dvoch tlačidiel poskytuje pestrú škálu riešení od jednoduchých príkazov až po zložité scenáre riadenia inteligentnej domácnosti.

V spojení s procesmi, konfiguráciou a vo väzbe na ďalšie zariadenia inteligentnej domácnosti Homematic IP môže LED podsvietenie indikovať napríklad ukončenie pracieho programu práčky, príslušný stav zabezpečovacieho systému, signalizovať otvorenie okna alebo aktuálny stav EKO režimu vykurovania.

Farbu LED podsvietenia (bielu alebo farebnú) a intenzitu jasu oboch plôch krytu možno ľubovoľne voliť alebo úplne deaktivovať prostredníctvom mobilnej aplikácie Homematic IP.

Možnosť LED podsvietenia z hľadiska indikácie stavu inteligentnej domácnosti možno napríklad využiť v prípade poplachu zabezpečovacieho systému, keď svetlo pripojené k spínaciemu akčnému členu nie je v priamom zornom poli používateľa alebo ak používateľ zabudne zhasnúť svetlo v určenom priestore. Typické použitie je vonkajšie osvetlenie alebo osvetlenie suterénu.

Spínací akčný člen (HmIP-BSL) umožňuje individuálne ovládanie ďalších periférií cez reléový výstup (max. 5 A) podľa definovaných profilov a možno ich ovládať manuálne pomocou dvoch tlačidiel kolískového vypínača alebo diaľkovo prostredníctvom PIR detektora pohybu, diaľkového ovládača alebo inteligentnej mobilnej aplikácie Homematic IP.



FUNKCIE



• Dve nezávisle LED podsvietené tlačidlá
• Spínací akčný člen (HmIP-BSL) disponuje na každom z dvoch tlačidiel kolískového vypínača dvoma kanálmi, ktoré dokážu rozlíšiť medzi dlhým a krátkym stlačením tlačidla. To umožňuje napríklad zapínať svetelné zdroje aj iba na určitú dobu.
• Spínanie výstupu cez 1x NC kontakt a 1x NO kontakt
• Jednotlivé tlačidlá sa dajú prostredníctvom mobilnej aplikácie Homematic IP prispôsobiť vašim individuálnym potrebám. V závislosti od priradeného programu môže každé z tlačidiel vizuálne indikovať a súčasne ovládať viacero zariadení či funkcií inteligentnej domácnosti Homematic IP. Každé z tlačidiel možno nezávisle na sebe samostatne konfigurovať, a tak pohodlne ovládať už pripojené (naprogramované) zariadenia.
• Možnosť chodbového a krížového zapojenia existujúcimi konvenčnými vypínačmi.
• Kompatibilné s 55mm rámčekmi tretích strán



SYSTÉMOVÁ PREVÁDZKA



Prepojenie Spínacieho akčného člena (HmIP-BSL) s Centrálnou jednotkou (HmIP-HAP) ponúka pohodlné nastavenie a ovládanie komplexného systému inteligentnej domácnosti Homematic IP pomocou intuitívnej aplikácie (pre Android a iOS v CZ) určenej pre inteligentné telefóny. Mobilná aplikácia Homematic IP umožňuje okamžitú reakciu na správy a upozornenia zo systému vašej inteligentnej domácnosti a spája všetky zariadenia Homematic IP prostredníctvom bezplatného, neobmedzeného cloudu, ten umožňuje nastavenie a riadenie systému odkiaľkoľvek na svete, prenos dôležitých informácií a aktualizáciu softvéru a firmvéru zariadení, odovzdáva konfiguračné a prevádzkové príkazy z aplikácie Homematic IP smerom k jednotlivým zariadeniam inteligentnej domácnosti.



UNIKÁTNE RIEŠENIE



Pri vytváraní profilov a scenárov môžete zohľadniť všetky vaše potreby z hľadiska požiadaviek na zabezpečenie objektu, automatizáciu, vykurovanie a celý rad ďalších kritérií v závislosti od vašich priorít. Vďaka najmodernejšej elektronike spotrebuje multifunkčné LED podsvietenie spínacieho akčného člena v pohotovostnom režime iba cca 0,3 wattu.



HLASOVÉ OVLÁDANIE



Systém inteligentnej domácnosti Homematic IP, ktorého sú akčné členy súčasťou, podporuje hlasové ovládanie a komunikáciu s Google Assistant a Amazon Alexa. Pre bezpečnú, stabilnú a spoľahlivú komunikáciu disponuje systém medzi jednotlivými zariadeniami vlastnou unikátnou rádiovou technológiou.



MONTÁŽ



Spínací akčný člen (HmIP-BSL) sa montuje do štandardnej zápustnej krabice pod omietku s pripojením do siete 230 V. Bezdrôtová komunikácia ponúka možnosť inštalácie bez potreby druhotnej kabeláže. To znamená, že akčný člen možno umiestniť v mieste pripraveného alebo existujúceho elektrického rozvodu siete 230 V.

Konštrukcia s rozmerom 55 mm je vhodná na integráciu do viacerých typov rámčekov výrobcov tretích strán (napr. Berker, Elso, Gira, Merten, Jung, atď.).

Montáž môže vykonávať osoba odborne spôsobilá podľa nariadenia vlády č. 194/2022 Z. z. o požiadavkách na odbornú spôsobilosť na výkon činností na elektrických zariadeniach a na odbornú spôsobilosť v elektrotechnike.



ŠIROKÝ ROZSAH VYUŽITIA



Ideálne na všestranné použitie v domácnostiach, kanceláriách, firmách, zdravotníckych zariadeniach atď.



OBSAH BALENIA



• 1x Spínací akčný člen - podsvietený, zápustná montáž
• 1x výmenný rámček
• 1x napájacia jednotka
• montážny materiál
• český návod



TECHNICKÉ ÚDAJE



Rada	Homematic IP
Autonómny	áno (bežná spínacia funkcia, pre inteligentné funkcie vyžaduje Centrálnu jednotku HmIP-HAP)
Napájací zdroj	230 V / 50 Hz
Prúdový odber	5 A max.
Relé	prepínací kontakt
Druh záťaže	odporová záťaž
Spotreba v pohotovostnom režime	0,32 W
Stupeň krytia	IP20
Typ kábla a prierez	drôt alebo lanko, 0,75 – 1,5 mm2
Montáž	do bežnej elektroinštalačnej zápustnej krabice podľa DIN 49073-1
Prevádzková teplota	5 až 35 °C
Rozmery (š x v x h)	86 x 86 x 52 mm (hĺbka pre zápustnú montáž: 32 mm)
Rozmery balenia	122 x 112 x 73 mm
Hmotnosť	88 g
Hmotnosť vrátane obalu	213,6 g
Pracovná frekvencia	868,0 - 868,6 MHz / 869,4 - 869,65 MHz
Bezdrôtový dosah (v otvorenom priestore)	230 m
