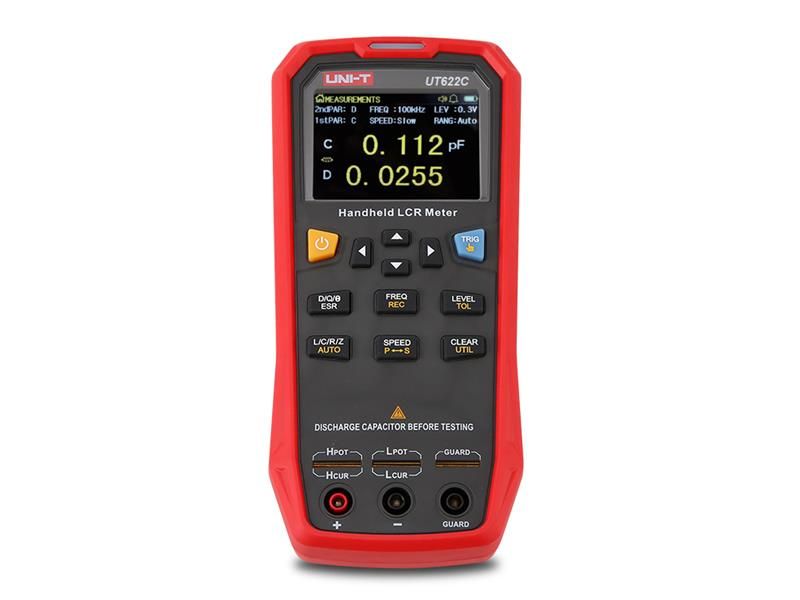

Multimeter UNI-T UT622C

Multimeter UNI-T UT622C – profesionálny ručný LCR merač

UNI-T UT622C je vysoko presný ručný LCR merač určený na meranie primárnych aj sekundárnych parametrov elektronických súčiastok. Prístroj umožňuje detailnú analýzu indukčnosti (L), kapacity (C), odporu (R) aj všeobecnej impedancie (Z) a súčasne vyhodnocuje ich pokročilé vlastnosti, ako sú ESR, stratový faktor (D), faktor kvality (Q) alebo fázový uhol.

Vďaka širokým možnostiam nastavenia meracieho signálu a vysokej presnosti je UT622C vhodný nielen pre servis a vývoj, ale aj pre profesionálne laboratórne a výrobné použitie.

Flexibilné meranie s voliteľnou frekvenciou aj amplitúdou

Parametre súčiastok sú merané striedavým signálom s možnosťou voľby frekvencie:

100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz

a amplitúdy:

0,1 Vrms / 0,3 Vrms / 1,0 Vrms

Výstupná impedancia zdroja signálu je 100 Ω, čo zaisťuje stabilné a reprodukovateľné výsledky merania.

Prehľadný TFT displej a komfortné ovládanie

• 2,8" farebný TFT LCD displej

• 10 úrovní jasu podsvietenia

• Maximálna zobrazovaná hodnota 99999

• Intuitívne užívateľské rozhranie

Vstavaný Li-Pol akumulátor 1800 mAh umožňuje až 8 hodín prevádzky na jedno nabitie. Nabíjanie aj prenos dát prebieha cez mini USB.

Režimy merania a profesionálne funkcie

Prístroj podporuje:

• Jednorazové meranie (tlačidlom alebo z PC)

• Kontinuálne meranie (20× / 5× / 2× za sekundu)

• Automatickú identifikáciu súčiastky

• Voľbu sériového/paralelného ekvivalentného režimu

• Meranie DCR napätím 1 V DC

V spojení s PC umožňuje triedenie súčiastok podľa tolerancie, štatistické vyhodnotenie (AVG, MIN, MAX) a využitie vo výrobných procesoch.

Hlavné výhody

• Presnosť až 0,1 %

• Rozsah displeja do 99999

• Voliteľné meracie frekvencie a amplitúdy

• Nastaviteľná tolerancia (1–20 %)

• Akustická aj optická signalizácia vyhovujúcej / nevyhovujúcej súčiastky

• Funkcia počítania súčiastok

• Automatické vypnutie (5 / 15 / 30 / 60 min)

• Možnosť uzamknutia kláves

Meracie rozsahy

Primárne parametre

• Indukčnosť: 0,001 µH – 9999,9 H

• Kapacita: 0,001 pF – 99,999 mF

• Odpor / Impedancia: 0,0001 Ω – 99,999 MΩ

Sekundárne parametre

• Stratový faktor D: 0,0001 – 9,9999

• Faktor kvality Q: 0,0001 – 99999

• Fázový uhol: -179,99° až 179,99°

• ESR: 0,01 mΩ – 999,99 Ω

Technické údaje

• Displej: 2,8" TFT LCD

• Presnosť: až 0,1 %

• Napájanie: Li-Pol 3,7 V / 1800 mAh alebo adaptér 5 V DC

• Dátové rozhranie: mini USB

• Prenosová rýchlosť: 9600 / 19200 / 38400 baud

• Prevádzková teplota: 5–35 °C

• Hmotnosť: 305 g

• Rozmery: 190 × 90 × 44 mm

• Certifikácia: IEC/EN61010-1, EN61326

Obsah balenia

• Multimeter UNI-T UT622C

• USB kábel

• Štvorpólové testovacie káble UTR-L100k-H

• Pozlatená skratovacia doska UTR-001

• Návod na použitie

UNI-T UT622C predstavuje technologicky vyspelý LCR merač s vysokou presnosťou, pokročilými funkciami triedenia a možnosťou pripojenia k PC. Je ideálnou voľbou pre profesionálne servisy, vývojové pracoviská aj výrobné linky.
