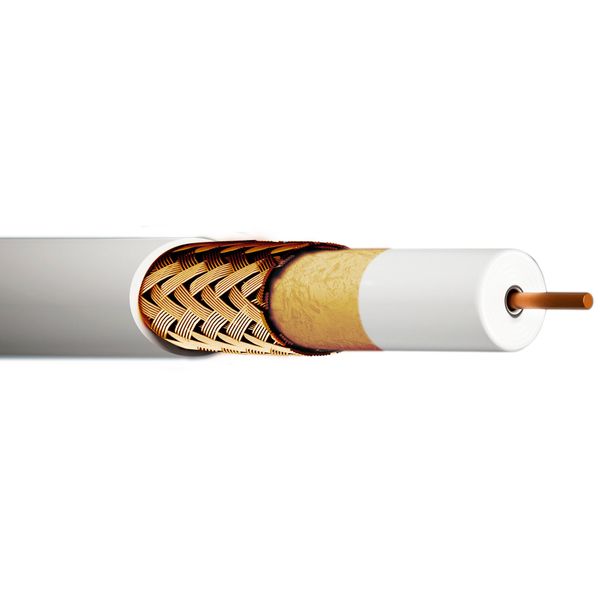

ITS CCR 596 CU-150 - koaxiálny kábel 150m LSZH

ITS CCR 596 CU-150 je profesionálny 75-ohmový koaxiálny kábel pre spoľahlivé rozvody DVB-T2, satelitnej a káblovej televízie v bytových domoch, kanceláriách aj komerčných inštaláciách. Masívny medený vnútorný vodič s priemerom 0,8 mm v kombinácii s fyzikálne penovým dielektrikom 3,5 mm a trojitým tienením (Al/PET/Al fólia + oplet 96 drôtov) zaručuje tieniaci účinok triedy A až 90 dB, takže minimalizuje rušenie a udrží stabilný signál aj na dlhších trasách. Podľa technickej tabuľky datasheetu dosahuje kábel nízkeho útlmu, napríklad 11,4 dB pri 470 MHz, 18,4 dB pri 800 MHz, 25,2 dB pri 1000 MHz a 39,9 dB pri 2400 MHz, čo ho predurčuje pre moderné širokopásmové prenosy.

Biely plášť LSZH s priemerom 5 mm je samozhášavý, s nízkou dymivosťou a klasifikáciou CPR Dca, takže spĺňa náročné požiadavky na bezpečnosť v budovách a je vhodný aj tam, kde sú kladené prísne požiarne normy. Kábel sa vďaka menšiemu priemeru ľahko pretláča chráničkami, dobre sa tvaruje v rozvádzačoch a zároveň si zachováva vysokú mechanickú odolnosť.

ITS CCR 596 CU-150 je dodávaný na 150m kartónovej cievke kompatibilnej so systémom Ek Roller – patentovaným podávačom káblov, ktorý je ľahký, kompaktný a vďaka oceľovej konštrukcii unesie cievky od menej ako 1 kg až po viac ako 30 kg. Ek Roller umožňuje bleskové uchytenie cievky bez náradia, plynulé odvíjanie ťahom a zároveň aj ľahké spätné navinutie prebytočného kábla bez zamotania. Inštalácia je tak rýchlejšia, čistejšia a komfortnejšia – od prvého metra až po posledný konektor.


Funkcie a vlastnosti

• Profesionálny koaxiálny kábel pre spoľahlivé rozvody DVB-T2, satelitnej i káblovej televízie v bytových domoch, kanceláriách a komerčných objektoch.
• Stabilný prenos signálu s minimálnym rušením aj na dlhších trasách – vhodné pre moderné širokopásmové TV a SAT rozvody.
• Vysoká odolnosť proti elektromagnetickému rušeniu vďaka kvalitnej viacvrstvovej konštrukcii tienenia.
• Bezpečný pre vnútorné inštalácie – plášť s nízkou dymivosťou a obmedzeným šírením plameňa pomáha chrániť používateľa aj objekt.
• Jednoduchá manipulácia pri pretláčaní rúrkami, lištami a rozvádzačmi, kábel sa dobre tvaruje a pri inštalácii sa menej láme.
• Vhodný pre novostavby, rekonštrukcie aj modernizáciu existujúcich rozvodov na HD/DVB-T2/SAT, kde je požadovaná dlhodobá spoľahlivosť.

Špecifikácie

Typ kábla
Koaxiálny kábel

Vnútorný vodič
Medený (Cu), priemer 0,8 mm

Dielektrikum
Fyzikálne penová izolácia, priemer 3,5 mm

Tienenie
Fólia Al/PET/Al a oplet 96 drôtmi (CCA)

Trieda tienenia
Trieda A

Faktor tienenia
90 dB (5–1000 MHz); 85 dB (1000–2400 MHz); 75 dB (3000 MHz)

Útlm signálu
6,3 dB @ 50 MHz; 8,4 dB @ 200 MHz; 11,4 dB @ 470 MHz; 18,4 dB @ 800 MHz; 25,2 dB @ 1000 MHz; 26,6 dB @ 1350 MHz; 32,1 dB @ 1750 MHz; 36,6 dB @ 2150 MHz; 39,9 dB @ 2400 MHz; 49,9 dB @ 3000 MHz

Impedancia
75 Ohm

Plášť kábla
LSZH, priemer 5 mm, samozhášavý

Trieda reakcie na oheň (CPR)
Dca

Farba plášťa
Biela

Balenie
Kartónová cievka kompatibilná so systémom Ek Roller

Dĺžka balenia
150 m
