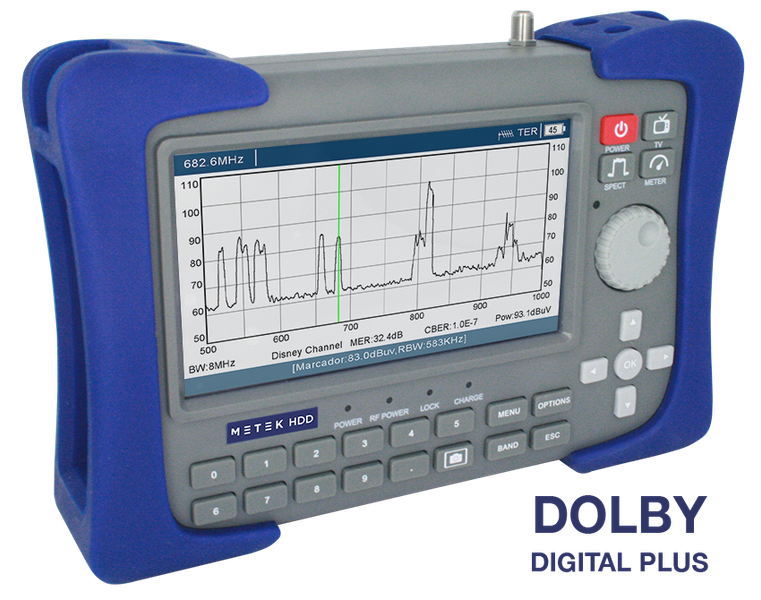

ITS METEK HDD - PROFI kombinovaný merač, DVB-S/S2/T/T2/C, H.265

Profesionálne zariadenie na meranie DVB-T / T2, DVB-S / S2 (tiež multistream) a DVB-C noriem a SD / HD signálov (MPEG2, MPEG4, HEVC). Veľkosť obrazovky 7".

Spektrum s vysokým rozlíšením v pásmach: 51-1000 a 950-2150 MHz. Všetky merania na jednej obrazovke: Výkon, MER, BER (kanál a Viterbi), chybné pakety a šumová medza, konštelačný diagram SAT / TER / C.

Pokročilé funkcie: Spektrogram, Max hold, Meranie Lte1, Lte2, Nahrávanie súborov .ts, tlačidlo pre priamy snímok obrazovky, vysoko presný automatický vstupný útlm, SatCR, DCSS, LNB C pásmo, Ku pásmo, DiSEqC 1.0, 1.1, 2.0, identifikátor satelitu, detektor chybných paketov, presné meranie napätia a odberového prúdu na vstupe, relatívny výkon WiFi 2,4 GHz,....

Navigácia v programovom alebo frekvenčnom režime. Batéria s vysokou výdržou (~6 h). Hmotnosť 1,65 kg a rozmery 270x190x60 mm. Dekódovanie zvuku EAC3. Súčasťou je druhý transportný popruh a USB kľúč pre ukladanie snímok.


Špecifikácia:

• Demodulácia a analýza DVB-S2/S,DVB-T2/T,DVB-C
• 7-palcová obrazovka TFT-LCD s vysokým rozlíšením
• Vysoko kvalitné spektrum DSP od 50-2200 MHz s dynamickým rozsahom 50 dB na obrazovke
• Podpora dekódovania HEVC(H.265), H.264 a MPEG2, SD a HD
• Vstup s jedným konektorom F Male vybavený plne automatickým útlmom s výkonom kanálu až 120 dBµV v krokoch po 5 dB
• Meria výkon kanálu, šumovú rezervu, MER, CBER, VBER, chyby TS, konšteláciu
• RF napájanie od 5 do 24 V v krokoch po 1 V
• Podporuje Diseqc 2.0, SATCR a DCSS
• Špeciálne režimy spektra (Max Hold, Spektrogram) pre detekciu rušenia a meranie LTE
• Efektívne a užívateľsky prívetivé užívateľské rozhranie
• Plné nahrávanie TS na externú jednotku USB
• Štandardná výdrž batérie 6 h na jedno nabitie
• Podpora automatického nastavenia jasu obrazovky
• Podporuje spektrum + dekódovanie TV a spektrum + informácie MPEG súčasne
• Pohotovostný režim pre okamžité zapnutie
• Navigácia pomocou multifunkčného kolieska
• Snímanie obrazovky na externý USB disk pomocou vyhradeného tlačidla
• Podpora SAT, aktualizácia TP samostatne cez USB alebo FTP (WiFi)
• Aktualizácia firmvéru cez USB alebo FTP (WiFi)
• Kodek EAC3 Dolby DD+
• Obsahuje druhý transportný pás
• USB pamäť pre ukladanie snímok


Technické špecifikácie

Displej monitora:
7-palcový TFT

Počet bodov - Pixely:
1024*600

Lítiová batéria:
7,4 V 7800 mAh 57,7 Wh

RF vstup:
F (samec) konektor, 75 ?

Výstup videa / zvuku:
Výstup HDMI

Satelitné pásmo:
0 V, 5 ~ 24 V

22KHZ signál:
voliteľný v satelitnom pásme

Diseqc generátor:
Diseqc 1,0/1,1/2,0

Pozemné pásmo:
0 V, 5 ~ 24 V

Doba prevádzky na batérie:
6 hodín

Prúd pri vypnutom zariadení:
<2 mA

Dekódovanie videa:
MPEG1, MPEG-2 MP@ML, H.264, VC1, DV, MPEG-4, H.265 (1080p@60fps), EAC3 Dolby DD + kodek

Dekódovanie zvuku:
Dekódovanie MPEG-2 layer I a II (Musiccam), MPEG4 AAC,
Mono, dvojkanálový, stereo, spoločné stereo

SATELLIT

Frekvenčný rozsah:
950 ~ 2150 MHz

Podpora merania:
Výkon kanálu, Šumová rezerva, MER, CBER, VBER, Chyby TS, Konštelácia

Symbolová rýchlosť:
1 ~ 55 MS/s

Rozlíšenie výkonu:
0,1 dB

Presnosť výkonu:
±1,8 dB

Rozsah MER:
>25 dB

Rozsah výkonu:
20 ~ 120 dBµV

Demodulácia:
DVB-S/S2 QPSK, 8PSK, 16APSK, 32APSK, ACM / VCM

POZEMNÉ VYSIELANIE

Frekvenčný rozsah:
51 ~ 1000 MHz

Podpora merania:
Výkon kanálu, šumová rezerva, MER, CBER, VBER, chyby TS, konštelácia

Symbolová rýchlosť:
6 MHz, 7 MHz, 8 MHz

Rozlíšenie výkonu:
0,1 dB

Presnosť výkonu:
±1,8 dB

Rozsah MER:
>35 dB

Rozsah výkonu:
30~120 dBµV

Demodulácia:
DVB-T/T2 COFDM

KÁBEL - DVB-C

Frekvenčný rozsah:
51 MHz ~ 1000 MHz

Podpora merania:
Výkon, CBER, VBER, MER, Konštelácia

Symbolová rýchlosť:
6 MS/s

Rozlíšenie výkonu:
0,1 dB

Presnosť výkonu:
±1,8 dB

Rozsah MER:
>35 dB

Rozsah výkonu:
30~120 dBµV

Demodulácia:
DVB-C QAM.J83 Annex C QAM

REŽIM NAVIGÁCIE SPEKTRA (DSP)

Frekvenčný rozsah:
Pozemné a káblové vysielanie: 50 ~ 1000 MHz,
Satelit: 900 ~ 2200 MHz

Referenčná úroveň:
Pozemné a káblové: 60 ~ 110 dBµV v krokoch po 5 dB,
Satelit: 60 ~ 110 dBµV v krokoch po 5 dB

Presnosť:
±1,8 dB

Rozpätie:
Pozemné a káblové vysielanie: 10, 20, 50, 100, 200, 500, 950 MHz,
Satelit: 10, 20, 50, 100, 200, 500, 1200 MHz

RBW:
Pozemné a káblové vysielanie: KHz: 36, 72, 145, 291, 583, 1166 KHz,
Satelit: 100 KHz, 200 KHz, 500 KHz, 1 MHz, 2 MHz, 5 MHz

FFT/veľkosť vzorky:
1024 bodov

Rozmery:
269 x 187 x 62,5 mm

Hmotnosť:
1,65 kg
