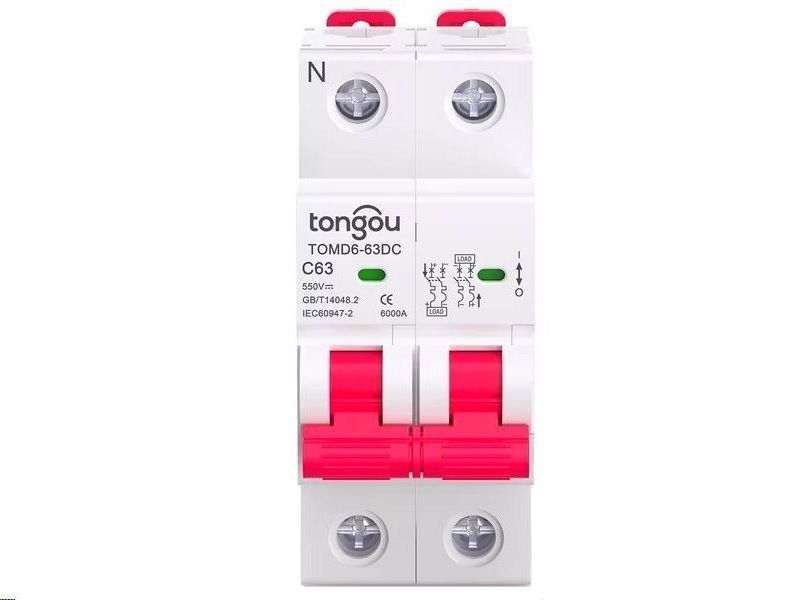

Jistič DC 40 A/C 2P Tongou TOMD6-63DC na DIN lištu

Istič DC 40A/C 2P Tongou TOMD6-63DC na DIN lištu

TOMD6 je nová generácia výrobkov od spoločnosti Tongou. Miniatúrny istič, známy ako MCB (Miniature Circuit Breaker), je prúdový obmedzovač, miniatúrny istič s vysokou vypínacou schopnosťou s dvojitou ochranou proti preťaženiu a skratu.

Je ideálny pre jednosmerný prúd s menovitým napätím 12–550 V a menovitým prúdom do 40 A, kde poskytuje spoľahlivú ochranu proti preťaženiu a skratom. Vďaka svojej pokročilej konštrukcii, vysokej spoľahlivosti, silnej vypínacej schopnosti a elegantnému, kompaktnému dizajnu spĺňa náročné požiadavky moderných elektrických inštalácií.

Jednosmerný miniatúrny istič MCB je špeciálne navrhnutý pre jednosmerné (DC) obvody a používa sa na nadprúdovú a skratovú ochranu v elektrických spotrebičoch alebo elektrických zariadeniach. Široko sa používa v priemyselných, obchodných, výškových a občianskych domoch a na ďalších miestach.


Vlastnosti produktu


• Bezúdržbová a bezpečná prevádzka
  Tento miniatúrny istič je navrhnutý na jednoduchú a bezpečnú obsluhu osobami bez odborného technického školenia. Nevyžaduje žiadnu údržbu a je ideálny na spoľahlivú ochranu elektrických obvodov.

• Funkcia izolačného zariadenia
  Vďaka indikátoru stavu "ON-OFF" je istič vhodný aj na izolačnú funkciu, ak sú splnené špecifikované podmienky použitia a aplikácie.

• Odporúčanie na zvýšenie ochrany
  Na zabezpečenie optimálnej ochrany odporúčame inštaláciu prepäťových ochranných zariadení a zvodov prepätia na vedenie pred ističom. Tieto zariadenia pomáhajú minimalizovať riziko poškodenia spôsobeného prepätím alebo nadmerným prúdom na vstupnej strane.

• Ochrana pred prepätím a bezpečné odpojenie
  Istič musí byť vybavený ochranou proti prepätiu. Správne zvolená vypínacia charakteristika zabezpečí okamžité odpojenie obvodu pri preťažení alebo skrate, čím efektívne chráni zariadenie aj používateľa pred rizikom úrazu elektrickým prúdom.

• Vypínacia charakteristika typu C
  Istič s touto charakteristikou vypína pri prúde 5–10× vyššom, ako je jeho menovitý prúd. Je vhodný pre obvody s vyššími nábehovými prúdmi, ako sú elektromotory, transformátory alebo napájacie zdroje. Poskytuje spoľahlivú ochranu proti preťaženiu a skratom, pričom odoláva krátkodobým prúdovým špičkám, čo znižuje riziko nežiaduceho vypnutia. Ideálny pre priemyselné a náročné aplikácie.

TECHNICKÉ ŠPECIFIKÁCIE

• Model: TOMD6–63DC
• Počet pólov: 2
• Rozsah prevádzkového napätia Ui: 12–550V DC
• Frekvencia: 50/60 Hz
• Prodleva: 4ms
• Menovitý prúd Ie: 40 A
• Vypínacia charakteristika: C
• Menovitá skratová odolnosť Ics: 6 kA
• Menovité impulzné výdržné napätie Uimp: 4 kV
• Elektromechanická odolnosť: 6000 cyklov
• Kapacita pripojenia: pevný vodič do 25 mm2, ohybný do 16mm2
• Materiál plášťa: PA66 alebo vyšší
• Certifikácia: CE CB TUV
• Vyhovuje norme: IEC60947-2
• Krytie: IP20
• Montáž: na DIN lištu TH35 mm

Čo je to jednosmerný istič?

Jednosmerné ističe označujú ističe používané v rozvodoch jednosmerného prúdu proti nadprúdu a potenciálnemu nebezpečenstvu.

Plní nasledujúce funkcie:

•  Prerušujú tok prúdu, keď prekročí vopred definovanú medznú hodnotu.
•  Chránia elektrické komponenty pred poškodením spôsobeným nadmerným prúdom.
•  Zabraňujú elektrickým požiarom a ďalším bezpečnostným rizikám, ktoré môžu vzniknúť v dôsledku nadprúdových stavov.

Všeobecne použiteľné v systémoch výroby a distribúcie energie zo solárnych fotovoltaických panelov, v systémoch skladovania energie z batérií, v systémoch nabíjania jednosmerným prúdom nových energetických vozidiel atď. Systém, v ktorom je vstupnou napájacou svorkou ističa jednosmerný prúd.

Medzi všeobecné jednosmerné ističe patria jednosmerné ističe MCB (miniatúrne ističe), jednosmerné ističe MCCB (jednosmerné ističe s tvarovanou skriňou) a prúdové chrániče typu B (RCD - Residual Current Device).

Princíp činnosti jednosmerných ističov

1. Detekcia prúdu

Jednosmerné ističe vyžadujú najprv mechanizmus detekcie prúdu, ktorý monitoruje úroveň prúdu v obvode. To sa zvyčajne dosahuje prostredníctvom vstavaného prúdového snímača, ktorý môže byť odporový, s prúdovým transformátorom (CT) alebo iným typom snímača. Ak prúd prekročí nastavenú bezpečnostnú hranicu, snímač spustí ochranný mechanizmus ističa.

2. Spracovanie signálu

Akonáhle je detekovaný abnormálny prúd, snímač pošle signál do riadiacej jednotky ističa. Riadiaca jednotka tento signál vyhodnotí a určí, či je potrebné prijať opatrenia na prerušenie obvodu. U niektorých pokročilých jednosmerných ističov môže tento proces vyhodnotenia zahŕňať zložité algoritmy na rozlíšenie skutočných porúch a dočasných výkyvov prúdu.

3. Činnosť pri prerušení obvodu

Ak riadiaca jednotka určí, že je potrebné obvod prerušiť, aktivuje mechanickú alebo elektronickú spínaciu časť ističa. U mechanického ističa môže ísť o rýchlo pôsobiaci pružinový mechanizmus, ktorý rýchlo oddelí kontakty ističa a preruší tok prúdu. V prípade elektronických ističov môže ísť o polovodičové spínacie prvky, ako sú tranzistory alebo tyristory, ktoré môžu veľmi rýchlo prepínať stavy.

4. Potlačenie oblúka

Počas procesu prerušenia obvodu môže dôjsť k oblúkovému výboju, pretože prúd sa snaží udržať svoju cestu. Oblúk môže vytvárať vysoké teploty, poškodiť zariadenie a prípadne spôsobiť požiar. Preto jednosmerné ističe často obsahujú zariadenie na potlačenie oblúka, ktoré oblúk rýchlo ochladí a odvedie jeho energiu, aby oblúk nespôsobil poškodenie samotného ističa alebo pripojeného zariadenia.

5. Resetovanie a obnovenie

Po odpojení obvodu je možné systém bezpečne skontrolovať a opraviť. Po vyriešení problému je možné istič resetovať ručne alebo automaticky. Niektoré jednosmerné ističe majú funkciu automatického resetovania, ktorá im umožňuje automaticky obnoviť pripojenie po potvrdení, že je obvod bezpečný. Pri niektorých typoch porúch však môže byť na zabezpečenie bezpečnosti systému potrebné vykonať ručný reset.

Typy jednosmerných ističov

Jednosmerné ističe sa vyrábajú v rôznych typoch, z ktorých každý má svoje jedinečné vlastnosti a použitie:

I. Tepelno-magnetické ističe: Tieto ističe kombinujú tepelný prvok, ktorý reaguje na teplo vznikajúce pri nadprúde, a magnetický prvok, ktorý reaguje na vysoké úrovne prúdu, a poskytujú tak ochranu v širokej škále situácií.

II. Elektronické ističe: Tieto ističe využívajú elektronické súčiastky a môžu ponúknuť rýchlejšiu dobu odozvy a nastaviteľné hodnoty nadprúdovej ochrany.

III. Hybridné ističe: Hybridné ističe, ktoré kombinujú mechanické aj elektronické súčasti, môžu poskytovať rýchlu a spoľahlivú ochranu a zároveň minimalizovať riziko rušivých vypnutí.

Definícia a charakteristika DC

Jednosmerný prúd (DC) je druh elektrického prúdu, ktorý tečie jedným konštantným smerom. Je generovaný zdrojmi, ako sú batérie, solárne panely a palivové články. Na rozdiel od striedavého prúdu (AC), ktorý periodicky mení smer, jednosmerný prúd udržiava stály tok, čo z neho robí preferovanú voľbu pre mnoho elektronických zariadení a systémov.

Výhody jednosmerného prúdu

Jednosmerný prúd má oproti striedavému prúdu niekoľko výhod.

Účinnosť: V porovnaní so striedavými systémami dochádza u jednosmerných systémov zvyčajne k menším stratám energie.

Kompatibilita: Mnoho elektronických zariadení, ako sú počítače a smartfóny, vyžaduje na svoju prevádzku jednosmerný prúd.

Jednoduchosť: Jednosmerné systémy možno vďaka konštantným úrovniam napätia a prúdu ľahšie navrhovať a udržiavať.

O značke TONGOU

Tongou je registrovaná ochranná známka spoločnosti Changyou Technology, ktorá bola založená v roku 1993. Má viac ako 30 rokov histórie a skúseností s cieľom stať sa popredným odborníkom v oblasti špičkových riešení nízkonapäťových elektrických systémov. Riešenie požiadaviek a výziev zákazníkov považuje za svoje poslanie a snaží sa pre zákazníkov vytvárať výnimočnú hodnotu.

Spoločnosť Tongou sa zameriava na elektrické bezpečnostné výrobky pre domácnosti, komerčné, priemyselné a podobné inštalácie, ako sú miniatúrne ističe (MCB), prúdové chrániče (RCCB), prúdové chrániče s nadprúdovou ochranou (RCBO), spínače-odpájače, rozvádzače, ističe s tvarovanou skriňou (MCCB), vzduchové ističe (ACB), stykače AC a inteligentné ističe IoT.

Tongou je kvalifikovaná a certifikovaná elektrotechnická spoločnosť. Spolupracuje s mnohými známymi certifikačnými agentúrami, ako sú TUV, VDE, SAA, BV, Intertek, CCC. Všetky pokusy o testovanie výrobkov sú certifikované laboratóriami CNAS. Podľa noriem IEC, EN, GB, AS/NZS a ďalších noriem.
