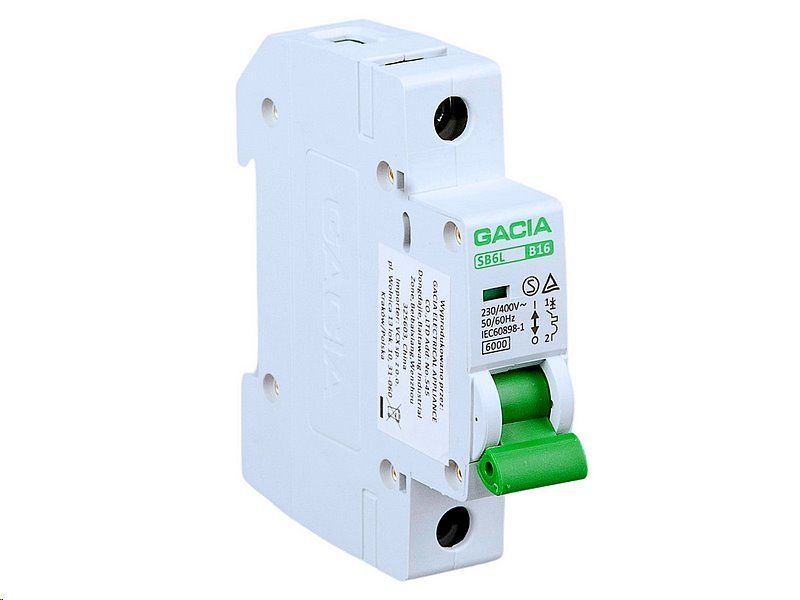

Jistič GACIA SB6L 230V/20A/B/6kA jednofázový na DIN lištu

Jistič GACIA SB6L 230V/20A/B/6kA/1P na DIN lištu

Nadprúdový jistič, bežne nazývaný takisto jistič DS, je prvok elektrickej inštalácie, jeho úlohou je prerušiť kontinuitu obvodu, ak prúd prechádzajúci v tomto obvode prekročí bezpečnú hodnotu pre daný obvod. Tieto jističe sú určené na kontrolu a ochranu pred nadprúdmi (preťažením a skratom) spotrebných obvodov elektrických inštalácií a zariadení v domácnostiach a na iných miestach.

Inštalácie jističe SB6L sa používajú na ochranu pred preťažením a prenapätím elektrických obvodov pracujúcich s napätím 240/415 V 50/60 Hz a menovitým prúdom od 6A do 63A. Jističe SB6L je možné použiť aj ako hlavný jistič.

Jistič je vyrobený v súlade s normou IEC/EN 60898-1 a má ľahko čitateľný indikátor vypnutia pre zvýšenie bezpečnosti.

Jistič SB6L smie montovať iba oprávnený personál. Pred inštaláciou odpojte napájanie.

Inštalácia vypínača SB6L umožňuje bezpečnú a jednoduchú inštaláciu na DIN lištu TH35 pomocou plastových svoriek.

Technické parametre jističa


• Menovitý prúd: 20 A
• Typ jističa: B
• Menovitá impulzná odolnosť (1.2/50) Uimp: 6000
• Menovité napätie Ue: 240/415 V
• Menovitá izolácia Ui: 500 V
• Prúdová frekvencia: 50/60 Hz
• Vyp. skrat. schopnosť lcn EN 60898 230V: 6 kA
• Elektrická životnosť: 6000
• Mechanická životnosť: 100000
• Indikátor prevádzkovej polohy: áno
• Stupeň ochrany: IP 20
• Skladovacia teplota: -30°C až +70°C
• Prevádzková teplota: -30°C až +50°C
• Maximálny prierez pripojovacích vodičov: 25 mm2
• Utahovací moment pripojovacích svoriek: 3 Nm
• Možnosť pripojenia pomocou hrebenových lišt: áno

1-fázové nadprúdové jističe

1fázové nadprúdové jističe sú súčasťou elektrickej inštalácie, ktorá je stále nevyhnutná v každom obvode. Jeho funkciou je prerušiť kontinuitu obvodu, ak prúd prekročí bezpečné hodnoty.

Najčastejšie sa rozlišujú 1fázové nadprúdové jističe typu B a typu C. U zariadení typu B je nadprúdová spúšť nastavená na 1,13 - 1,45-násobok menovitého prúdu a skratová spúšť na 3 - 5-násobok menovitého prúdu. Naproti tomu 1fázové nadprúdové jističe s charakteristikou C vypnú skratový prúd, keď dosiahne 5 - 10-násobok menovitého prúdu.

Používajú sa na ochranu pred preťažením a prenapätím elektrických obvodov pracujúcich v širokom rozsahu napätí a menovitých prúdov. Sú určené na kontrolu a ochranu pred účinkami preťaženia a skratu inštalácií a domácich elektrických spotrebičov.

Všetky ponúkané 1fázové nadprúdové jističe sa vyznačujú bezpečnou a jednoduchou inštaláciou na DIN lištu TH35 so svorkami.

K čomu sa používajú 1fázové nadprúdové jističe typu B?

Nadprúdové jističe sú druhom ochrany káblov a vodičov v elektrických inštaláciách. Chránia káble pred tepelnými a dynamickými účinkami, teda skratmi, a pred tepelnými účinkami, teda preťažením. Obe sú pre celú inštaláciu a zariadenie k nej pripojené veľmi nebezpečné.

Nadprúdové jističe typu B predstavujú záťaže, ktoré nemusia byť nutne citlivé na tepelné preťaženie. Nadprúdový jistič sa skratom SB6L sa takisto hovorovo označuje ako eska. Ich hlavnou funkciou je prerušiť kontinuitu obvodu, ak prúd prekročí bezpečnú hodnotu.

Nadprúdové jističe typu B, sa najčastejšie používajú na ochranu domovných inštalácií. Sú ideálnym pre ochranu štandardnej elektrickej zásuvky v domácnosti.

O značke GACIA...

Gacia Electrical Appliance Co., Ltd je exportne orientovaná high-tech firma specializujúca sa na výskum a vývoj výroby a uvádanie na trh všetkých druhov nízkonapäťových jističov. Bola založená v auguste 2002 a má viac ako 1000 zamestnancov.

Sídlo spoločnosti Gacia sa nachádza v meste Wenzhou. A štyri ďalšie dcérske spoločnosti, ktorými sú Poyang Gacia, Shanghai Chaoan electric a Gacia International Trade Company.

Výrobky sa predávajú vo viac ako 60 krajinách a regiónoch celého sveta. Dlhodobé vztahy spolupráce boli naviazané so troma podnikmi z prvej svetovej päťstovky. Ročné investície do výskumu a vývoja nových výrobkov činí najmenej 5 % ročného predaja a spoločnosť získala viac ako 130 národných patentov, vrátane 12 patentov na vynálezy, a podieľala sa na formulácii niekoľkých priemyselných noriem, ktoré požiadali o registráciu medzinárodných ochranných známok vo 123 krajinách a regiónoch.

V 38 krajinách boli zriadené zahraničné nezávislé zástupcovia značky a bolo získaných viac ako 80 medzinárodných certifikátov výrobkov. Ochranná známka "gacia" bola uznána ako "doporučená značka čínskych exportných výrobkov ministerstvom obchodu" a 85 % výrobkov s patentom.
