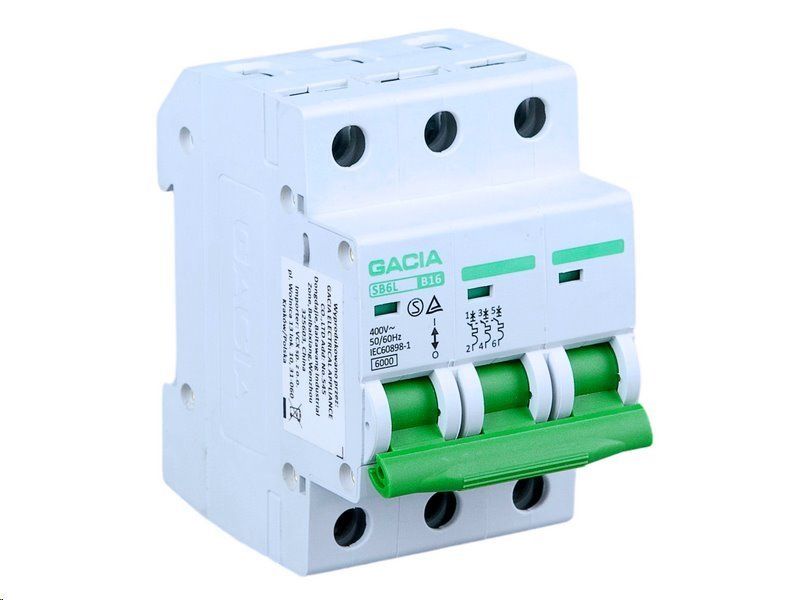

Jistič GACIA SB6L 400V/25A/B/6kA trojfázový na DIN lištu

Istič GACIA SB6L 400V/25A/B/6kA/3P na DIN lištu

Nadprúdový istič, bežne nazývaný aj istič DS, je prvok elektrickej inštalácie, ktorého úlohou je prerušiť kontinuitu obvodu, ak prúd tečúci v tomto obvode prekročí bezpečnú hodnotu pre daný obvod. Tieto ističe sú určené na kontrolu a ochranu proti nadprúdom (preťaženiu a skratom) spotrebiteľských obvodov elektrických inštalácií a zariadení v domácnostiach a na ďalších miestach.

Inštalačné ističe SB6L sa používajú na ochranu proti preťaženiu a prepätiu elektrických obvodov pracujúcich s napätím 240/415 V 50/60 Hz a menovitým prúdom od 6A do 63A. Ističe SB6L možno príležitostne použiť aj ako hlavný istič.

Istič je vyrobený v súlade s normou IEC/EN 60898-1 a má ľahko čitateľný indikátor vypnutia pre zvýšenie bezpečnosti.

Istič SB6L smie montovať iba oprávnený personál. Pred inštaláciou odpojte napájanie.

Inštalačný vypínač SB6L umožňuje bezpečnú a jednoduchú montáž na DIN lištu TH35 pomocou plastových svoriek.

Technické parametre ističa


• Menovitý prúd: 25 A
• Typ ističa: B
• Menovitá impulzná odolnosť (1.2/50) Uimp: 6000
• Menovité napätie Ue: 415 V
• Menovitá izolácia Ui: 500 V
• Prúdová frekvencia: 50/60 Hz
• Vypínacia skratová schopnosť lcn EN 60898 230V: 6 kA
• Elektrická životnosť: 6000
• Mechanická životnosť: 100000
• Indikátor prevádzkovej polohy: áno
• Stupeň krytia: IP 20
• Skladovacia teplota: -30°C až +70°C
• Prevádzková teplota: -30°C až +50°C
• Maximálny prierez pripojovacích vodičov: 25 mm2
• Uťahovací moment pripojovacích svoriek: 3 Nm
• Možnosť pripojenia pomocou hrebeňových líšt: áno

3-fázové nadprúdové ističe

Trojfázový nadprúdový istič, niekedy tiež známy ako nadprúdový istič, je jednou z najbežnejších súčastí elektrickej inštalácie. Vo vedomí verejnosti však zvyčajne funguje ako zástrčka, poistka alebo eska a možno ho nájsť v každom domácom alebo priemyselnom rozvádzači.

Účelom trojfázového nadprúdového ističa je prerušiť kontinuitu elektrického obvodu, akonáhle zistí, že pretekajúci prúd prekračuje bezpečné hodnoty pre samotný obvod a elektrické zariadenie.

Trojfázový nadprúdový istič je určený na kontrolu a ochranu pred účinkami preťaženia a skratov v domácnostiach. Možno rozlišovať medzi 3fázovými nadprúdovými ističmi typu B a typu C - prvý z nich preruší obvod pri 3-5násobku menovitého prúdu.

Typ C je menej citlivý a na vypnutie potrebuje 5-10násobok tohto prúdu. Vďaka svojej účinnosti a univerzálnosti 3fázové nadprúdové ističe pomaly vytláčajú staršie ističe s poistkami.

Na čo sa používajú 3fázové nadprúdové ističe typu B?

Trojfázové nadprúdové ističe - typ B niekedy označované ako nadprúdové ističe sú jedným zo základných prvkov každého elektrického obvodu. Ich hlavnou úlohou je chrániť zariadenia pripojené k sieti pred účinkami prúdu pretekajúceho obvodom, ktorý prekračuje bezpečné hodnoty.

Trojfázový nadprúdový istič - typ B chráni domácnosť pred preťažením a skratom. Prerušuje obvod pri 3-5násobku menovitého prúdu, čo znamená, že je citlivejší ako typ C.

Dôležité je, že takzvané Ees možno niekedy použiť ako hlavný istič pre celý obvod. Maximálny prierez spínacích vodičov je 25 mm štvorcových a možno ich pripojiť pomocou hrebeňových líšt.

Trojfázové nadprúdové ističe - typ B poskytujú univerzálnu ochranu pre akúkoľvek domácu sieť tiež vďaka mimoriadne bezpečnej a jednoduchej montáži pomocou plastových svoriek na lištu TH35.

O značke GACIA...

Gacia Electrical Appliance Co., Ltd je exportne orientovaný high-tech podnik špecializujúci sa na výskum a vývoj výroby a uvádzanie na trh všetkých druhov nízkonapäťových ističov. Bola založená v auguste 2002 a má viac ako 1000 zamestnancov.

Sídlo spoločnosti Gacia sa nachádza v meste Wenzhou. A štyri ďalšie dcérske spoločnosti, ktorými sú Poyang Gacia, Shanghai Chaoan electric a Gacia International Trade Company.

Výrobky sa predávajú vo viac ako 60 krajinách a regiónoch celého sveta. Dlhodobé vzťahy spolupráce boli nadviazané s tromi podnikmi z prvej svetovej päťstovkovej skupiny. Ročná investícia do výskumu a vývoja nových výrobkov predstavuje najmenej 5 % ročného predaja a spoločnosť získala viac ako 130 národných patentov, vrátane 12 patentov na vynálezy, a podieľala sa na formulácii radu priemyselných noriem, ktoré požiadali o registráciu medzinárodných ochranných známok v 123 krajinách a regiónoch.

V 38 krajinách boli zriadení zahraniční nezávislí zástupcovia značky a bolo získaných viac ako 80 medzinárodných certifikácií výrobkov. Ochranná známka "gacia" bola uznaná ako "odporúčaná značka čínskych exportných výrobkov ministerstvom obchodu" a 85 % výrobkov s patentom.
