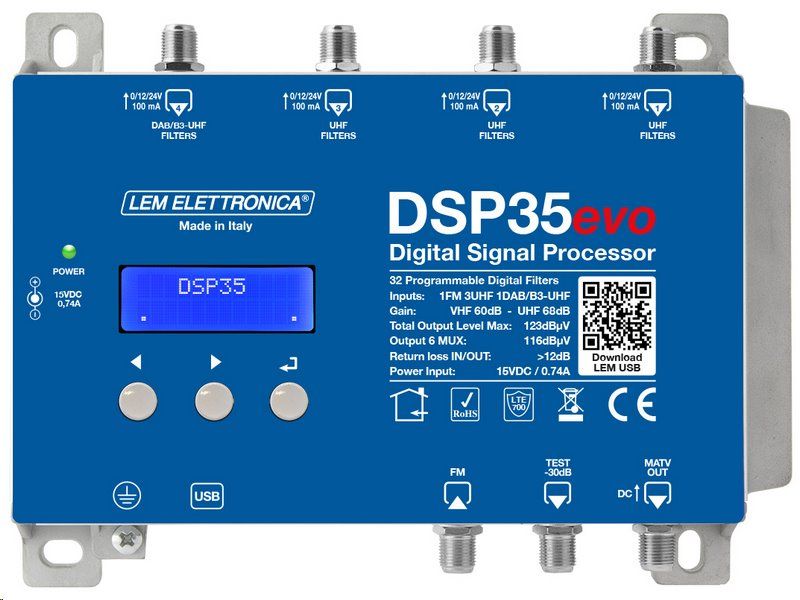

LEM DSP35evo programovateľný DVB-T/T2 zosilňovač

LEM DSP35evo programovateľný DVB-T/T2 zosilňovač


Programovateľný 5-vstupový zosilňovač s potlačeným 5G LTE pásmom od talianskeho výrobcu LEM ELETTRONICA určený pre stredné a veľké STA rozvody s možnosťou kanálovej konverzie. Zosilňovač je vybavený koncovým stupňom s vysokou výstupnou úrovňou až 123 dBµV a veľkým zosilnením až 68 dB v UHF pásme.

Napájanie zosilňovača je možné realizovať cez výstupný F konektor pomocou samostatnej napájacej výhybky LEM INS-02, ktorú je možné zakúpiť v odporúčanom príslušenstve.

Hlavné vlastnosti

•  5 vstupov: 1x FM; 1x BIII/DAB; 3x UHF.
•  Zosilnenie UHF 68 dB, VHF 60 dB.
•  24 - miestny LCD displej s tlačidlami.
•  Funkcia automatického nastavenia - ladenia.
•  SAW filtre na potlačenie rušenia 5G LTE.
•  AGC pre každý kanál zvlášť.
•  32 vysoko selektívnych kanálových filtrov s možnosťou kanálovej konverzie.
•  Napájanie zosilňovača aj cez výstupný F konektor (pomocou samostatnej napájacej výhybky).
•  Šasi zosilňovača z kovového odliatku, externý napájací zdroj.

Programovateľný zosilňovač s možnosťou frekvenčnej konverzie kanálov s vysoko selektívnymi filtrami a vo veľmi kompaktnom prevedení. 3 vstupy UHF + 1 VHF/DAB + 1 VKV FM, spoločne s vyššou výstupnou úrovňou vhodný pre stredne veľké TV rozvody DVBT/T2.

Automatické programovanie / ladenie

Funkcia automatického programovania skenuje a detekuje signály DVB-T/T2 a každému multiplexu priradí jeden digitálny filter.

Programovanie zosilňovača

Nepotrebujete žiadny programátor! Všetky nastavenia môžete vykonávať priamo na hlavnej jednotke pomocou 3 tlačidiel na prednom paneli. Hodnoty a nastavenia budú zobrazené na podsvietenom LCD displeji.

Programovanie pomocou PC alebo tabletu/mobilu

Nastavenie je možné vykonávať pohodlne tiež cez PC (Windows) alebo tablet/mobil (Android). Grafické rozhranie je veľmi intuitívne a prehľadné a urýchli vám prácu s inštaláciou tohto zariadenia. Všetky nastavenia je možné zálohovať a použiť pre ďalšie aplikácie. Konfiguráciu je možné prípadne aj vytlačiť.

Všetky parametre je možné nastaviť, uložiť, preniesť a obnoviť do ďalšieho zariadenia.

Ak budete programovať zosilňovač cez PC (Windows), je nutné si stiahnuť program LEM GUI, ktorý je voľne dostupný u produktu na stiahnutie alebo priamo na stránkach výrobcu.
Ak budete chcieť programovať zosilňovač cez mobil alebo tablet (Android), je nutné si stiahnuť aplikáciu LEMGUI.

Minimálne požiadavky na PC

• PC Windows kompatibilný s USB interface, procesor 800 MHz alebo vyšší, RAM aspoň 256 MB, USB A-B kábel.

Technické parametre


• Počet vstupov: 5 (1x FM; 1x BIII/DAB; 3x UHF)
• Rozsah vstupných frekvencií FM: 87.5... 108 MHz
• Rozsah vstupných frekvencií BIII: 170... 230 / DAB 170... 240 MHz
• Rozsah vstupných frekvencií UHF: 470... 694 MHz
• Rozsah vstupných frekvencií FM: 40... 108 MHz
• Rozsah vstupných frekvencií BIII: 170... 230 / DAB 170... 240 MHz
• LTE filtrácia: 5G LTE700
• Počet kanálových filtrov: 32
• Počet kanálov na filter: 1... 2
• Vstupná úroveň FM: 35... 90 dBµV
• Vstupná úroveň BIII/DAB: 40... 110 dBµV
• Vstupná úroveň UHF: 45... 110 dBµV
• Rozsah vstupného útlmu pre BI/FM: 0/-12/-24 dB
• Vstupný zosilňovač pre pásmo BIII/DAB: 0/+20 dB (OFF/ON)
• Rozsah AGC: 40 dB
• Selektivita filtrov:35 dB @1MHz
• Rozsah šírky filtrov: 6/7/8/9/10 MHz
• Zosilnenie v pásme VHF: 60 dB
• Zosilnenie v pásme UHF: 68 dB
• Rozsah nastavenia výstupnej úrovne: 90... 113 dBµV
• Nastavenie sklonu v pásme BII/DAB: 0... -10 dB
• Nastavenie sklonu v pásme UHF: 0... -5 dB
• Max. Výstupná úroveň: 116 dBµV (IM3 DIN 45004B - 60 dBc)
• Max. Výstupná úroveň pri 6 Multiplexoch: 113 dBµV
• Spätný odraz IN/OUT: >12 dB
• Testovací výstup: 1 (-30 dB)
• USB Konektor: USB 1.0 / 2.0 Type B
• Napájanie predzosilňovačov VHF-UHF: 12V / 24V 100 mA
• Napájanie zosilňovača: 15Vcc 0,53A
• Spotreba zosilňovača: 8.5W
• Rozsah prevádzkových teplôt: -5... 50 °C
• Rozmery: 193 x 148 x 36 mm


Balenie obsahuje


• 1x LEM DSP 35evo
• 1x Napájací adaptér 15 V / 1.25 A
• Sada vrutov a hmoždiniek
• Anglický manuál
