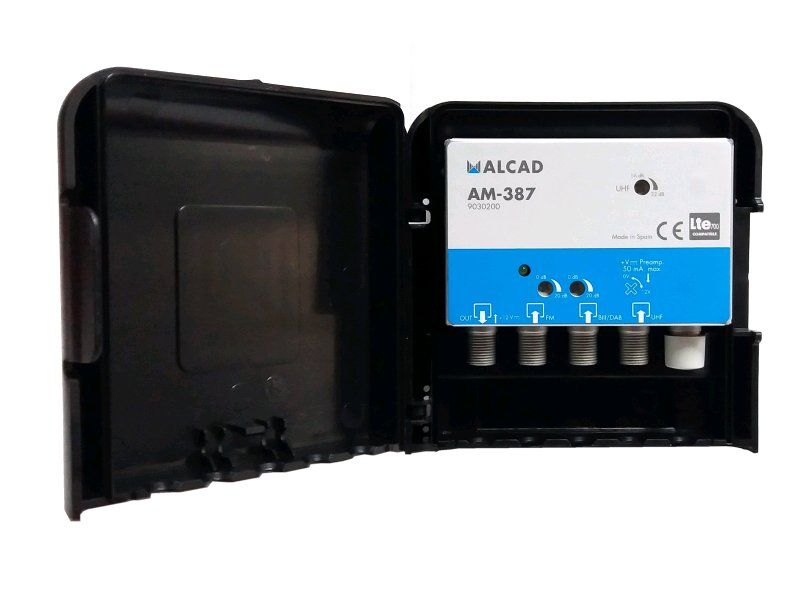

Alcad AM - 387 zosilňovač / FM / DAB-BIII / UHF / LTE700

Alcad AM-387 – Profesionálny stožiarový zosilňovač pre bezchybný príjem signálu


Koniec výpadkom a slabému signálu

Bojujete s kostičkovaním obrazu pri každom zhoršení počasia alebo žijete v oblasti so slabým pokrytím? Zlý televízny a rádiový signál dokáže pokaziť nejednu chvíľu oddychu. Mnoho domácností a chát sa v súčasnosti navyše potýka s nepríjemným rušením od mobilných sietí, ktoré agresívne zasahujú do frekvenčného spektra skôr vyhradeného pre televízne vysielanie.

Riešením tohto problému je širokopásmový stožiarový zosilňovač ALCAD AM-387 , ktorý prináša krištáľovo čistý obraz a zvuk vďaka svojmu integrovanému potlačeniu pásma LTE700. Tento vysoko odolný španielsky pracant , precízne chránený pevným Zamac odliatkom a vonkajším plastovým krytom s certifikáciou IP 33 , zabezpečí úplne stabilné a silné zosilnenie FM, DAB/BIII a UHF signálu i v tých vôbec najnáročnejších prírodných podmienkach.





Kľúčové vlastnosti, ktoré oceníte


• Tri nezávislé vstupy (FM, BIII/DAB, UHF) so samostatnou reguláciou zisku vám dajú do rúk úplnú kontrolu nad ladením celej anténnej siete.

• Vysoké zosilnenie až 32 dB pre UHF pásmo efektívne zabezpečí, že aj z extrémne slabého signálu dostanete perfektný digitálny obraz priamo na vašu obrazovku.

• Integrovaný filter LTE700 vysoko účinne potláča rušenie od lokálnych mobilných operátorov a chráni tak maximálnu čistotu vašich televíznych kanálov.

• Ochranné krytie IP 33 zaručuje dlhodobo bezpečnú prevádzku vo vonkajšom prostredí priamo na anténnom stožiari, odolá dažďu i všadeprítomnému prachu.

• Veľmi nízke šumové číslo (od 3,5 dB) v praxi znamená, že zosilňovač nezhodnocuje užitočný signál vlastným šumom, čo je absolútne kľúčové pre plynulé digitálne vysielanie.

• Vysoká výstupná úroveň (až 108 dBµV) spoľahlivo utiahne aj zložitejšie rozvetvené domové rozvody s veľkým množstvom pripojených televízorov.

• Prepínateľná možnosť napájania predzosilňovača (+12 V / 50 mA) priamo cez UHF vstup rozširuje vaše technické možnosti aj pre tie najvzdialenejšie a najslabšie lokality.

• Jednoduchá a blesková montáž na stožiar aj stenu je zaručená vďaka dômyselnému plastovému krytu a pevným priloženým sťahovacím prvkom.

• Spoľahlivé diaľkové napájanie +12V po koaxiálnom kábli (napr. z externého zdroja AL-100), takže kdekoľvek hore na streche vôbec nepotrebujete riešiť nebezpečnú zásuvku 230 V.

Precízny dizajn pre každú strechu

Uznávaný výrobca ALCAD navrhol model AM-387 s maximálnym ohľadom na extrémnu mechanickú odolnosť a trvanlivosť. Srdcom celého zariadenia je poctivý odliatok zo zliatiny Zamac, ktorý absolútne výborne tieni všetky elektromagnetické rušivé vplyvy z okolia. Tento masívny kovový základ je navyše dokonale chránený novým, vysoko odolným vonkajším plastovým plášťom, ktorý garantuje dlhé roky bezproblémového fungovania aj v tých najhorších výkyvoch počasia, a to v širokom rozmedzí od -10 °C až do +65 °C. Zosilňovač nielenže bezchybne funguje, ale aj vysoko profesionálne vyzerá na každom rodinnom dome či priemyselnej hale.

Výkon, ktorý utiahne celú rodinu

Vďaka výnimočne vysokému zisku a výstupnej úrovni dosahujúcej 108 dBµV je tento moderný zosilňovač absolútne ideálnym srdcom každého domáceho televízneho rozvodu. Pokročilé spracovanie SMD technológiou s dômyselne vylepšeným prepojením medzi samotnou doskou plošných spojov a Zamac odliatkom v praxi úplne eliminuje nepríjemné riziko rozkmitania zosilňovača. Či už sa práve chcete pozerať na napínavý večerný film vo veľkej obývačke, kým deti pozorne sledujú svoje rozprávky v detskej izbičke, AM-387 vždy doručí úplne bezchybný a plynulý signál na všetky vaše prijímače. Výnimočné potlačenie medzi jednotlivými vstupmi (>30 dB) potom bezpečne zaisťuje, že sa jednotlivé pracovné pásma (FM, DAB, UHF) navzájom vôbec neovplyvňujú.

Inovácia v praxi: Zapojíte a hráte

Montáž a inštalácia ešte nikdy neboli o toľko jednoduchšie. Pomocou priemyselne štandardizovaných závitových F-konektorov nesmierne bezpečne a rýchlo pripojíte všetky potrebné koaxiálne káble. Ak v systéme používate ešte ďalší predzosilňovač umiestnený priamo v anténnej krabičke pre diaľkový DX príjem, môžete mu úplne jednoducho poslať pracovné napájanie (12 V, až 50 mA) iba zapnutím príslušného integrovaného spínača priamo na tele zosilňovača. A ako prebieha napájanie samotného zosilňovača? Všetko sa deje úplne bezpečne iba po hlavnom koaxiálnom kábli malým napätím 12V z pohodlia vášho interiéru (zabezpečí napr. kompatibilný zdroj AL-100). Odpadá tak akákoľvek nutnosť ťahať na mokrú strechu životu nebezpečné napätie 230 V.

Pre koho je produkt určený

ALCAD AM-387 je absolútne perfektnou voľbou pre všetkých majiteľov rodinných domov, nadšených chátračov a chalupárov, ktorí sa nachádzajú v oblastiach s priemerným alebo dokonca veľmi slabým televíznym a rádiovým pokrytím. Najviac jeho vlastnosti v praxi ocenia skúsení domáci kutilovia a certifikovaní profesionálni anténni technici (B2B segment), ktorí pre svojich zákazníkov hľadajú dlhodobo spoľahlivé a montážne maximálne prívetivé riešenie pre bezproblémový rozvod moderného DVB-T2, digitálneho DAB+ rádia a klasického FM vysielania. Je to úplne ideálny technologický upgrade pre všetky domácnosti, ktoré začali pozorovať nepríjemné zasekávanie obrazu krátko po spustení nových 4G/5G mobilných vysielačov v ich bezprostrednom okolí.

Udržateľnosť a ekológia

Tento špičkový produkt je od samého základu navrhnutý s ohľadom na maximálnu dlhoročnú odolnosť (použitie masívneho Zamac odliatku a kvalitných UV-stabilných plastov). Práve vďaka svojej nadštandardne dlhej životnosti a vysokej prevádzkovej spoľahlivosti výrazne znižuje nutnú potrebu častej obmeny spotrebnej elektroniky, čím šetrí prírodné zdroje. Prístroj navyše v prevádzke vykazuje vysoko efektívnu spotrebu elektrickej energie (odčerpáva iba 45 mA pri 12 V), čo kontinuálne šetrí ako každodenné prevádzkové náklady vašej domácnosti, tak aj globálne životné prostredie. Zhoda so všetkými prísnymi štandardmi európskej bezpečnosti (EN 60065, EN 60728) a elektromagnetickej kompatibility (EN 50083-2) je oficiálne doložená platnou CE certifikáciou.


Technické špecifikácie


• Počet vstupov: 3 (FM, BIII/DAB, UHF) – Umožňuje bezproblémovo zlúčiť a spracovať signál až z troch rôznych typov antén do jedného hlavného zvodu.

• Počet výstupov: 1 – Hlavný výstup určený na rozvod po celej budove smerom k vnútornej napájacej výhybke či rozbočovaču.

• Frekvenčný rozsah FM: 88-108 MHz – Zabezpečuje plnú podporu pre príjem klasického analógového rádia.

• Frekvenčný rozsah BIII/DAB: 160-260 MHz – Frekvenčné pásmo ideálne naladené pre moderné a čisté digitálne rádio.

• Frekvenčný rozsah UHF: 470-694 MHz – Presne vymedzené pracovné pásmo pre aktuálne a moderné DVB-T2 televízne vysielanie.

• Zosilnenie (Gain): 20 dB (FM, BIII/DAB), 32 dB (UHF) – Predstavuje vysoko výkonné posilnenie aj veľmi slabého signálu priamo u zdroja na stožiari.

• Regulácia zosilnenia: 20 dB (FM, BIII/DAB), 16 dB (UHF) – Poskytuje technikom možnosť jemného a presného doladenia sily signálu ako ochranu proti neželanému prebudeniu.

• Šumové číslo: 5,0 dB ±1,0 (FM, BIII/DAB), 3,5 dB ±1,0 (UHF) – Garantuje veľmi nízky vnútorný šum, ktorý udržiava vysokú kvalitu a čistotu prijímaného signálu.

• Max. výstupná úroveň (DIN 45004B): 108 dBµV – Parameter, ktorý garantuje úplne dostatočný výkonový priestor pre rozvetvené a zložité domové káblové rozvody.

• Max. výstupná úroveň (IMD3 -66 dB): 105 dBµV – Zásadný parameter stability spracovávaného signálu, zaisťujúci čistotu bez krížovej modulácie.

• Max. výstupná úroveň (IMD2 -60 dB): 93 dBµV – Veľmi dôležitý indikátor celkovej linearity a technickej kvality zosilňovača.

• Potlačenie medzi vstupmi: >30 dB – Vynikajúca úroveň technického oddelenia jednotlivých vstupov spoľahlivo zabraňuje ich vzájomnému rušeniu na anténach.

• Napájanie zosilňovača: 12 V DC / 45 mA – Energeticky úsporné prevádzkové napájanie vedené bezpečne cez koaxiálny kábel (nutný kompatibilný externý zdroj).

• Prechod prúdu pre predzosilňovač (DC path): 12 V / 50 mA (iba pre UHF) – Integrovaná funkcia, ktorá umožňuje diaľkovo napájať ešte ďalší aktívny prvok (predzosilňovač) v anténnej sústave.

• Konektory: F-konektory – Predstavujú celosvetovo štandardné, pevné a vysoko spoľahlivé závitové pripojenie obľúbené u profesionálov.

• Prevádzková teplota: -10 °C až +65 °C – Systém je technicky a materiálovo plne dimenzovaný pre náročné a striedavé stredoeurópske vonkajšie podnebie.

• Stupeň ochrany (Index krytia): IP 33 – Výrobcom certifikovaná mechanická ochrana proti striekajúcej dažďovej vode a poletujúcemu prachu.

• Integrovaný filter: LTE700 – Nevyhnutná hardvérová ochrana pred silným rušením sieťami mobilných operátorov vysielajúcich v pásme nad hranicou 700 MHz.



FAQ - časté otázky zákazníkov


1. Aký napájací zdroj presne potrebujem k tomuto stožiarovému zosilňovaču? Pre správnu a bezchybnú prevádzku zosilňovača AM-387 je bezpodmienečne nutné zaobstarať napájací zdroj s výstupným napätím 12 V. Výrobca odporúča napríklad originálne modely AL-100 alebo AL-105 podľa vašej konkrétnej rozvodovej konfigurácie v dome. Tieto zdroje sa následne umiestňujú bezpečne do suchého interiéru.

2. Zvládne tento zosilňovač bez problémov aj nové digitálne vysielanie DVB-T2? Áno, tento zosilňovač je plne kompatibilný a hardvérovo optimalizovaný pre bezchybný príjem aktuálneho štandardu DVB-T2 v pásme UHF.

3. Môžem na tento zosilňovač napojiť rovno tri rôzne antény? Áno, zariadenie fyzicky disponuje tromi samostatnými vstupmi. Je priamo určené na zlúčenie a následné zosilnenie jednej UHF antény (pre televíziu), jednej BIII/DAB antény (pre digitálne rádio) a jednej FM antény (pre klasické analógové rádio).

4. Čo v praxi znamená, že má zosilňovač integrovaný filter LTE700? Tento vysoko užitočný filter fyzicky orezáva všetky frekvencie nad 694 MHz. Tieto frekvencie skôr patrili televíznemu vysielaniu, ale dnes ich hojne využívajú mobilní operátori pre rýchly internet. Filter tak účinne zabraňuje nepríjemnému zamŕzaniu a kostičkovaniu obrazu.

5. Ako presne u tohto modelu funguje napájanie prípadného predzosilňovača? Ak máte priamo v samotnej anténe umiestnený ešte ďalší malý predzosilňovač (tzv. symetrizačný člen s aktívnym predzosilňovačom), môžete mu zo zosilňovača AM-387 jednoducho poslať po koaxiálnom kábli potrebné napätie 12 V (max. záťaž 50 mA). Táto funkcia sa zapína manuálne prepínačom priamo na tele zosilňovača.

6. Je tento anténny zosilňovač vodotesný a môžem ho nechať na daždi? Zosilňovač disponuje ochranným krytím IP 33 a je chránený veľmi robustným vonkajším plastovým krytom. Je primárne určený na vonkajšiu montáž na stožiar, vydrží bežný dážď a striekajúcu vodu, ale v žiadnom prípade nesmie byť ponorený do vody alebo vystavený prúdu vody pod tlakom.

7. Čo všetko nájdem ako súčasť predajného balenia? Štandardné balenie obsahuje samotný elektronický zosilňovač v odolnom vnútornom kovovom Zamac odliatku, ďalej vonkajší vonkajší plastový kryt chrániaci proti počasiu a tiež pevnú sťahovaciu pásku (strmeň) na bezpečné upevnenie na anténny stožiar. Napájací zdroj do interiéru je nutné dokúpiť zvlášť.
