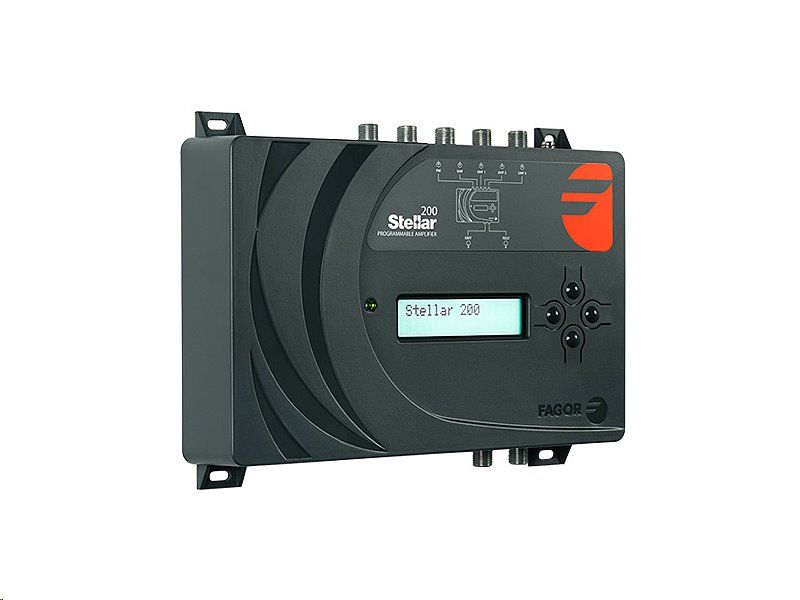

Fagor stellar 200

FAGOR STELLAR 200 – vysoko selektívny programovateľný zosilňovač pre pozemný príjem TV a rádia

Profesionálna jednotka na spracovanie digitálneho pozemného signálu

STELLAR 200 je programovateľný zosilňovač novej generácie založený na DSP technológii, ktorý zaisťuje precízne spracovanie a distribúciu digitálneho pozemného vysielania (DVB-T/T2).

Je určený predovšetkým pre systémy spoločných televíznych antén (STA) v bytových domoch, hoteloch alebo iných väčších objektoch.

Vďaka plne digitálnemu riadeniu možno každý vstupný kanál ľubovoľne previesť na iný výstupný kanál, a to s automatickou reguláciou úrovne.


Flexibilné vstupy pre pokrytie celého spektra


STELLAR 200 je vybavený 5 vstupmi:

• 1× FM pre príjem rozhlasového signálu,

• 1× VHF pre staršie televízne kanály a DAB+,

• 3× UHF pre moderné digitálne pozemné vysielanie DVB-T/T2.


Každý z týchto vstupov je plne programovateľný a je možné k nemu priradiť ľubovoľný počet zo 32 dostupných filtrov, pričom každý filter pracuje s jedným kanálom a umožňuje frekvenčnú konverziu výstupu. To znamená, že možno signály z rôznych pásiem zjednotiť do kompaktného výstupného spektra bez vzájomného rušenia.

Súčasťou systému je automatická regulácia zosilnenia (real-time AGC) a indikácia vstupnej úrovne pre ľahkú kontrolu príjmu. STELLAR 200 ponúka výstupnú úroveň nastaviteľnú v rozsahu 93 až 115 dBµV, a to s automatickým prispôsobením zosilnenia podľa požiadavky na výstupe. To zaručuje stabilný a silný výstupný signál aj v rozsiahlych rozvodoch.


Chytré funkcie pre rýchle nastavenie a správu


STELLAR 200 automaticky detekuje a vyrovnáva signály na každom z VHF/UHF vstupov a vytvára ich prehľad v rámci zoznamu kanálov. Zosilňovač využíva nový pokročilý algoritmus autokonfigurácie, ktorý celý proces ladenia a distribúcie výrazne urýchľuje.

Programovanie je možné buď priamo cez tlačidlový ovládací panel s novým podsvieteným displejom, alebo pohodlne cez aplikáciu pre Android. Súčasťou je tiež testovací výstup -30 dB pre meranie signálu bez narušenia hlavnej linky.


Výkonné spracovanie signálu a ochrana proti rušeniu


Jednotka ponúka automatické riadenie zosilnenia (CAG) v širokom vstupnom rozsahu 40–108 dBµV a navyše manuálne nastaviteľný predzosilňovač (20 dB). FM vstup má dve úrovne zisku (5 alebo 35 dB) pre optimálne prispôsobenie rozhlasovému príjmu.

Vďaka vysoko selektívnym SAW LTE filtrom jednotka účinne odfiltruje rušenie z mobilných sietí 5G (LTE pásmo 2), čo zaisťuje čistý a stabilný výstupný signál. Samozrejmosťou je vysoká odolnosť proti susedným kanálom (adjacent rejection), čo je kľúčové najmä v husto obsadenom televíznom spektre.


Energetická účinnosť a kompaktné prevedenie


STELLAR 200 má spotrebu iba 10 W, široký rozsah napájania 100–240 V a je pripravený na prevádzku v teplotách od -10 °C do +50 °C. Odolné prevedenie so stupňom krytia IP20 chráni zariadenie v bežnom interiérovom prostredí. Kompaktné rozmery a nízka hmotnosť (iba 1,04 kg) zaisťujú ľahkú inštaláciu aj do stiesnených priestorov.

Technické špecifikácie


• Počet vstupov / výstupov: 5 / 1 + test (-30 dB)
  Štyri programovateľné vstupy (3× UHF, 1× VHF) + FM + hlavný výstup a testovací výstup pre meranie

• Celkový počet programovateľných filtrov: 32
  Každý filter spracúva 1 kanál, možnosť frekvenčnej konverzie

• Zosilnenie VHF/UHF: Automatické s ručne nastaviteľným predzosilňovačom (20 dB)

• Zosilnenie FM: Prepínateľné medzi 5 alebo 35 dB

• Rozsah vstupného signálu:

  • VHF/UHF: 40–108 dBµV

  • FM: max. 78 dBµV

• Výstupná úroveň: Nastaviteľná v rozsahu 93–115 dBµV

• USB konektor: Áno (USB 1.0/2.0, typ A)
  Pre aktualizácie a pripojenie k aplikácii

• Napájanie predzosilňovača: 12 V / 100 mA
  Iba pre programovateľné vstupy, spínateľné

• Napájanie: 100–240 V AC, 10 W

• Rozsah pracovných teplôt: -10 °C až +50 °C

• Stupeň krytia: IP20

• Konektory: F-konektor

• Hmotnosť: 1,04 kg

• Rozmery: 230 × 218 × 54 mm

FAQ – Časté otázky k FAGOR STELLAR 200


Pre aké inštalácie je STELLAR 200 vhodný?
Je určený pre kolektívne i individuálne anténne systémy, ako sú bytové domy, hotely, školy alebo komerčné objekty, kde je potrebné kvalitne spracovať a distribuovať digitálne pozemné vysielanie.

Koľko kanálov môžem filtrovať a upravovať?
Jednotka umožňuje až 32 programovateľných filtrov, z ktorých každý je určený pre jeden kanál. Kanály možno frekvenčne konvertovať a priradiť ľubovoľnému vstupu.

Podporuje STELLAR 200 aj FM rádio a DAB+?
Áno, má samostatný vstup pre FM a VHF vstup, ktorý možno použiť aj pre DAB+ (digitálny rozhlas).

Ako sa jednotka programuje?
Programovanie je možné buď priamo cez klávesnicu a podsvietený displej, alebo pohodlne pomocou Android aplikácie cez USB alebo adaptér.

Zvládne STELLAR 200 eliminovať rušenie z mobilných sietí?
Áno, jednotka je vybavená SAW LTE2 (5G) filtrami, ktoré účinne odfiltrujú rušenie z mobilných sietí v pásme 700 MHz a vyššie.

Aká je výstupná úroveň signálu?
Výstupná úroveň je nastaviteľná v rozmedzí 93 až 115 dBµV, čo zaisťuje silný signál aj v rozsiahlych rozvodoch.

Možno využiť výstup na meranie signálu?
Áno, STELLAR 200 má testovací výstup -30 dB, vďaka ktorému môžete ľahko merať výstupný signál bez ovplyvnenia hlavného rozvodu.

Ako sa rieši napájanie predzosilňovačov?
Pri programovateľných vstupoch je možné zapnúť 12V napájanie s max. odberom 100 mA, vhodné na napájanie anténnych predzosilňovačov.
