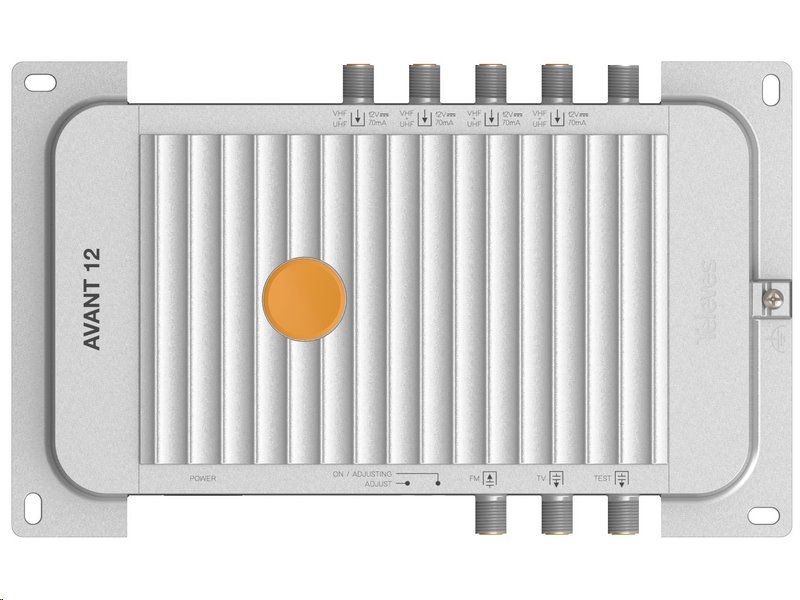

Televes AVANT 12 (532201)

Televes AVANT 12 – inteligentný digitálny programovateľný zosilňovač s LTE700 filtrom a Bluetooth ovládaním

Univerzálny zosilňovač pre profesionálne anténne inštalácie


AVANT 12 je výkonný multivstupový zosilňovač pre DVB-T/T2 inštalácie v rodinných aj bytových domoch (MDU). Vďaka až 32 digitálne programovateľným filtrom pre VHF/UHF vstupy umožňuje precíznu úpravu každého prijímaného kanála a ich prípadnú frekvenčnú konverziu. To všetko v kompaktnom zariadení s možnosťou bezdrôtového programovania.


Dva režimy distribúcie signálu


Zosilňovač ponúka flexibilnú konfiguráciu vstupov:

• FM + 4× [VHF/UHF]

• alebo FM + DAB + 3× UHF

To umožňuje optimálne prispôsobenie miestnym príjmovým podmienkam vrátane využitia DAB+ rozhlasového vysielania. Každý vstup je samostatne zosilňovaný a digitálne spracovaný.


Bezdrôtové programovanie pomocou aplikácie ASuite


Vďaka integrovanej Bluetooth® anténe je možné kompletné nastavenie zosilňovača vykonávať bezdrôtovo prostredníctvom mobilnej aplikácie ASuite (v češtine) dostupnej pre Android aj iOS. Aplikácia umožňuje:

• Výber a nastavenie kanálových filtrov (až 32)

• Automatické vyrovnanie úrovní signálu medzi jednotlivými kanálmi

• Ručné dolaďovanie úrovne ±3 dB pre každý kanál zvlášť

• Aktiváciu napájania antény podľa potreby

• Import/export konfigurácií, ktoré uľahčia viacnásobné inštalácie


Vysoký výstupný výkon a kvalita signálu


AVANT 12 poskytuje výstupnú úroveň až 124 dBμV, vďaka čomu spoľahlivo pokryje aj väčšie rozvody s viacerými zásuvkami. Digitálne spracovanie signálu zaisťuje:

• Vyrovnané výstupné úrovne

• Vysokú selektivitu (>30 dB pri 1 MHz)

• Ochranu proti rušeniu vďaka SAW LTE700 filtru, ktorý potláča mobilné siete 4G/5G od kanála 48 vyššie


Odolné prevedenie a európska kvalita


Zosilňovač je uložený v kompaktnom, odolnom a elektromagneticky tienenom šasi zo zliatiny Zamak, ktoré chráni vnútornú elektroniku aj v náročnom prostredí. Navyše je celý výrobok vyvíjaný a vyrábaný v Európe s dôrazom na kvalitu a dlhú životnosť.


Chytré funkcie ovládania a presné ladenie s aplikáciou ASuite


AVANT 12 prináša intuitívne a efektívne ovládanie vďaka bezdrôtovému prepojeniu cez Bluetooth a aplikácii ASuite, ktorá umožňuje celý rad profesionálnych nastavení a úprav:

Programovanie kanálových filtrov

Z každého vstupu možno vybrať požadované kanály a priradiť im digitálny filter (až 32 celkovo). Každý kanál možno navyše frekvenčne konvertovať, čím sa predíde vzájomnému rušeniu alebo prekryvu.

Automatické vyrovnanie signálu (autoadjust)

Zariadenie samo optimalizuje signálovú úroveň každého filtrovaného kanála, aby boli všetky výstupy stabilné a rovnomerné – bez nutnosti zásahu technika.

Manuálne jemné doladenie každého filtra

Pre presné dolaďovanie možno u každého filtra vykonať ručnú korekciu ±3 dB, nezávisle na sebe. To umožňuje precízne vyladenie v problematických lokalitách.

Riadenie napájania antén alebo predzosilňovačov

AVANT 12 inteligentne spravuje napájanie na jednotlivých vstupoch a zapne napätie len vtedy, ak ho signál vyžaduje, čím znižuje záťaž a spotrebu.

Import a export konfigurácií

Pomocou ASuite možno uložiť aktuálne nastavenie zosilňovača a pri ďalších inštaláciách ho znova načítať. Táto funkcia šetrí čas profesionálom, ktorí vykonávajú viacnásobné alebo opakované inštalácie.


Prehľadná tabuľka s hlavnými rozdielmi medzi modelmi AVANT 12 a AVANT 12 PRO:


Zhrnutie hlavných rozdielov:


• AVANT 12 PRO obsahuje pokročilé funkcie navyše, ktoré zvyšujú efektivitu práce technika:

  • Autoprogramovanie (bez ručného nastavovania)

  • Meranie kvality signálu v reálnom čase (úroveň, C/N, CBER, PER)

  • PDF report z inštalácie pre zákazníka alebo dokumentáciu

• AVANT 12 ponúka rovnaké zosilňovacie a filtračné vlastnosti, ale bez týchto diagnostických a automatizačných funkcií.

Technické špecifikácie


• Počet vstupov: 5
  Pre vstupné kombinácie FM, DAB, UHF a VHF

• Počet výstupov: 1
  Pre pripojenie hlavného rozvodu

• Pásma: FM / DAB / UHF
  Plné pokrytie rádiového a digitálneho televízneho spektra

• Frekvenčné rozsahy:

  • FM: 87–108 MHz

  • DAB: 174–230 MHz

  • UHF: 470–694 MHz

• Počet filtrov:

  • DAB: 1

  • UHF: až 32
    Každý kanál má samostatný filter

• Zisk:

  • FM: 29 dB

  • DAB: 75 dB

  • UHF: 78 dB

• Regulácia zisku:

  • FM: 0–25 dB

  • DAB/UHF: AGC
    Automatické riadenie zisku pre stabilný výstup

• Manuálne doladenie po autoadjuste:

  • FM/DAB: ±5 dB

  • UHF: ±3 dB

• Regulácia sklonu:

  • UHF: 0–5 dB
    Pre vyrovnanie rozdielov medzi vyššími a nižšími kanálmi

• Vstupná úroveň:

  • FM: 79–104 dBμV

  • DAB/UHF: 40–100 dBμV

• Výstupná úroveň:

  • DIN45004B: 124 dBμV

  • EN50083: 128 dBμV

  • Programovateľná:

    • FM: 80–108 dBμV

    • DAB: 87–115 dBμV

    • UHF: 90–118 dBμV

• Šumové číslo:

  • FM/DAB: 7 dB

  • UHF: 6 dB

• Selektivita filtrov:

  • FM: >20 dB

  • DAB/UHF: >65 dB

• Napájanie vstupov:

  • DAB/UHF: 12 V DC / max. 70 mA

  • FM: bez napájania

• Napájanie zosilňovača:

  • 220–230 V AC / 50–60 Hz

  • Max. prúd: 179 mA

  • Max. príkon: 15,1 W

• Krytie: IP20
  Pre vnútorné použitie

• Prevádzková teplota: -5 °C až +45 °C

Fyzické parametre


• Rozmery zariadenia (Š × V × H): 201 × 120 × 42 mm
  Kompaktné prevedenie vhodné pre väčšinu rozvodných skríň

• Hmotnosť hlavného prístroja: 924 g
  Samotné telo zosilňovača

• Čistá hmotnosť (vrátane drobného príslušenstva): 982 g

• Hrubá hmotnosť (vrátane balenia): 1 150 g

FAQ – Časté otázky k AVANT 12


Dá sa zosilňovač programovať bez káblového pripojenia?
Áno, AVANT 12 má vstavané Bluetooth® rozhranie, vďaka ktorému ho môžete nastaviť bezdrôtovo pomocou mobilnej aplikácie ASuite pre Android a iOS.

Koľko kanálov môžem nastaviť?
Zosilňovač umožňuje naprogramovať až 32 digitálnych filtrov pre jednotlivé kanály. Každý filter môže byť navyše frekvenčne konvertovaný.

Podporuje zosilňovač DVB-T2 vysielanie?
Áno, zariadenie je plne kompatibilné s DVB-T aj DVB-T2 normou.

Dá sa upraviť úroveň signálu ručne?
Áno, po automatickom nastavení možno pomocou ASuite ručne upraviť úroveň každého filtra o ±3 dB, pre presné vyladenie výstupnej hladiny.

Zvládne zariadenie napájať anténny predzosilňovač?
Áno, 12V napájanie je dostupné na DAB a UHF vstupoch a aktivuje sa len vtedy, ak ho anténa vyžaduje.

Aký je rozdiel oproti modelu AVANT 12 PRO?
Model PRO navyše ponúka meranie výstupných parametrov (C/N, CBER, PER), generovanie PDF reportov a automatické programovanie bez zásahu technika. Základný model AVANT 12 tieto funkcie neobsahuje, ale inak je výbava prakticky zhodná.

Ako je to s nastavením pri viacnásobných inštaláciách?
Pomocou ASuite môžete konfiguráciu zosilňovača uložiť a znova načítať, čo zrýchli a zjednotí viac inštalácií v rôznych objektoch.

Aké je krytie a kde možno zosilňovač inštalovať?
Zosilňovač má IP20, takže je určený na inštaláciu v interiéri (napr. do rozvádzača, technickej miestnosti apod.).
