Meranie spotreby elektrickej energie FAMATEL pr410

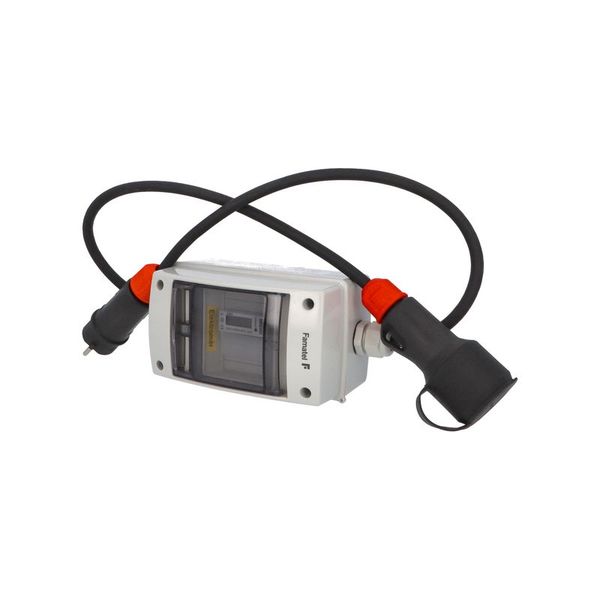

Merač spotreby elektrickej energie FAMATEL pr410

Prenosný, mobilný, 1-fázový merač spotreby elektrickej energie.

Osadené: 1x 1-fázový 1-tarifný digitálny elektromer DDS353 50A MID, 1x vidlica a spojka SolidPRO 250V/16A domová, gumový kábel H05RR-F 3G2,5 1m , rozmery použitého puzdra: 171x100x100mm, plast, materiál ABS, IK07, bezhalogénový, polykarbonátové priehľadné okienko, farba: svetlošedá, prevádzková teplota -25°C +55°C, aplikovaná norma: ČSN EN IEC 61439-2 ed.3, balenie: 1ks (fólia), osadené dve vývodky M20.

Osadený elektromer DDS353 50A MID: Jednofázový elektromer s LCD displejom pre striedavé napätie 230 V, 50Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné fakturačné merania spotreby samostatných spotrebičov alebo spotrebičov v skupinách (MID certifikácia - podľa 2014/32/EÚ).

Jedná sa o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,25 A) až po 50 A, veľký LCD display zobrazuje hodnoty na číselníku od 00000,01 až 99999,99 [kWh] a to bez privedeného napájania po dobu až 10 rokov (závisí od okolitého prostredia), zobrazené namerané hodnoty nemožno vymazať. Indikačné LED blikajú pri odbere konkrétnej fázy.

Elektromer má impulzný výstup (1000imp. / 1kWh ==> 1x bliknutie = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromeru sa nevyžaduje zapojenie tohto doplnkového zariadenia. Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka len 18 mm (1 mod.) -> šetrí priestor v rozvádzači. Skrutkové svorky pre pohodlné pripojenie vodičov až do prierezu 10 mm2, svorky pre nulový vodič "N" sú vzájomne (galvanicky) prepojené a nie je nutné rozdeľovať "N" vodič. Uťahovací moment skrutiek : svorka č. 1 a 3 = 1,5 - 2,5 Nm, svorka č. 4 a 6 = 1,5 - 2,5 Nm. svorka č. 20 a 21 = 1,0 - 1,2 Nm. Vlastná spotreba je cca 8VA/ 0.4W.
