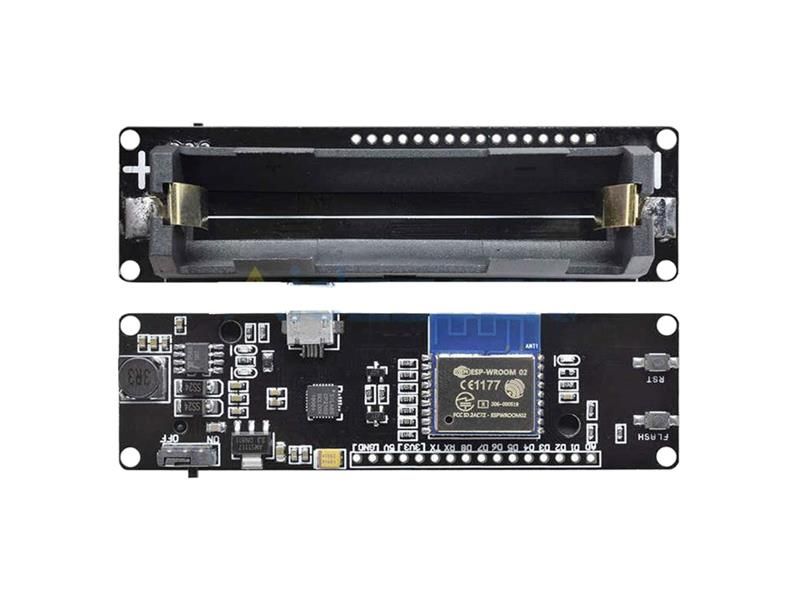

Modul WiFi Wemos ESP-Wroom-02 s ESP8266 na batériu

Vývojová doska integruje ESP8266 a 18650 batériu. Štandardná batéria 18650 môže fungovať až 17 hodín.,

Pozor: ak dôjde k prepólovaniu batérie, nabíjacie čip bude zničený

Technické parametre:

- integrovaný systém nabíjania 18650 batérie
- indikátor LED - zelená- plne nabitá, červená - prebieha nabíjanie
- môže pracovať a nabíjať zároveň
- 1x spínač napájania
- 1x konektor SMT pre režim spánku
- nabíjací prúd: 0,5A
- výstupný prúd: 1A
- ochrana proti preťaženiu
- 10 digitálnych pinov
- podpora PWM, I2C
- 1x analógový vstup

Funkcie:

- vstup AD
- vstup micro USB
- programovateľná LED (D0)
- obvod AUTO PROGRAM.ESP8266 (ESP-Wroom-02 S TELEC), ekvivalentné s NodeMCU
- analógový vstup (AD): Vstavaný deliaci odpor (AD = 220K – ADC – 100K = GND)
- k dispozícii je terminál SOLDER pre režim spánku
- kompatibilný s Arduino a NodeMCU
- prevádzka a nabíjanie sú možné súčasne
- 18650 nabíjací obvod vrátane 5V posilňovacieho obvodu s TP5410
- vestavaná ochrana proti prebitiu
- LED: červená = nabíjanie, zelená = plné nabíjanie
- integrovaný systém nabíjania a vybíjania batérií 18650
- jeden prepínač riadi, či je batéria 18650 napájaná alebo nie
- SLEDOLED a SCL pripojené k pinom D1 a D2
- 5 tlačidiel je ovládané pomocou FLASH, RESET, D5, D6 a D7
- 5 digitálnych pinov môže nakonfigurovať samostatne zapisovateľné / zapisovateľné / prerušiteľné / PWM / I2C / jednovodiče
- prevádzka a konzistentné NodeMCU, pridaním programovateľné LED, môžete použiť GPIO16 na ovládanie, zobrazenie prevádzkového stavu 8266 a ďalších funkcií.
- integrovaný OLED a päť tlačidiel, pohodlnejšie pre vývoj
- koncepcia dizajnu vychádza z projektu s otvoreným zdrojovým kódom NodeMCU a vývojová doska integruje 18650 systémov nabíjania a vybíjania s ochranou nabíjanie a vybíjanie
- súčasne sú integrované OLED a päť smerových tlačidiel pre uľahčenie vývoja.
