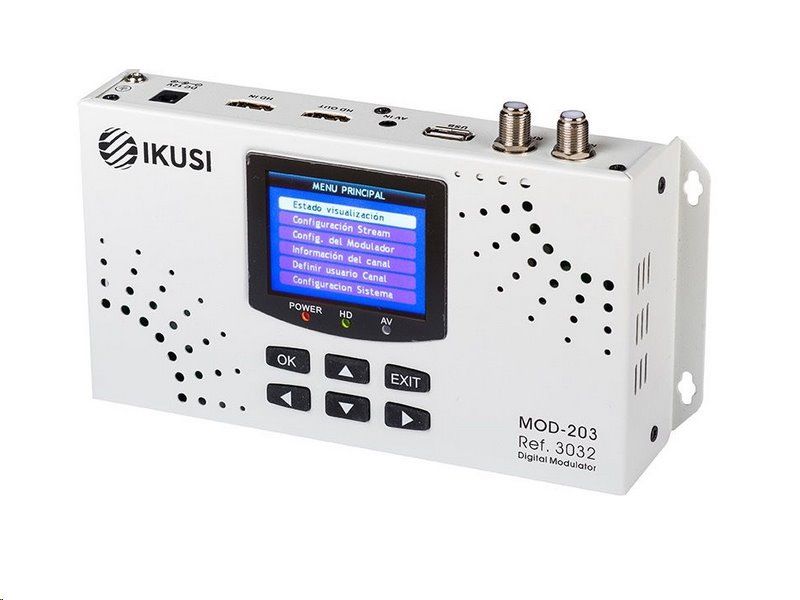

Modulátor IKUSI MOD-203 HDMI - DVB-T (so zdrojom)

Modulátor IKUSI MOD-203 (1x HDMI – DVB-T HD so zdrojom)

Profesionálne riešenie na prevod HDMI signálu do DVB-T vysielania

Modulátor IKUSI MOD-203 je ideálne zariadenie pre hotely, penzióny, športové bary, firmy aj domácnosti, ktoré chcú jednoducho a kvalitne distribuovať HDMI alebo AV signál do televíznej siete v štandarde DVB-T.

Umožňuje previesť ľubovoľný zdroj (set-top box, Blu-ray prehrávač, satelitný prijímač, kamera, PC) do jedného DVB-T kanála, ktorý je kompatibilný so všetkými televízormi vybavenými DVB-T tunerom.


Kľúčové vlastnosti


• Prevod HDMI alebo AV signálu do DVB-T kanála – univerzálne použitie pre moderné aj staršie zariadenia

• HDMI loop – možnosť priechodného pripojenia ďalšieho zariadenia

• Vstup pre TV (RF loop) – umožňuje zmiešať modulovaný signál s už existujúcimi televíznymi kanálmi v rozvode

• Plná kompatibilita s DVB-T normou (EN 300 744) – bezproblémový príjem na všetkých televízoroch s DVB-T tunerom

• Vysoká kvalita modulácie MER >35 dB – zaručuje čistý a stabilný obraz aj zvuk

• Jednoduchá konfigurácia – nastavenie priamo na prednom paneli pomocou LCD displeja a tlačidiel

• Podpora PSI/SI tabuliek a LCN – správne číslovanie a identifikácia kanálov

• Viac uložených konfigurácií – možnosť rýchleho prepnutia medzi nastaveniami

• Kompaktné a ľahké prevedenie – rozmery 200 × 115 × 46 mm, hmotnosť iba 0,5 kg

• Kompletné balenie – modulátor, napájací adaptér, RCA/Jack A/V kábel, montážna sada a rýchly manuál

Kvalitný a stabilný prenos


Zariadenie vykonáva v reálnom čase kompresiu podľa štandardu MPEG-4 a moduláciu COFDM, čím zaisťuje ostrý obraz a čistý zvuk. Modulátor vyniká vysokou kvalitou modulácie MER > 35 dB, čo zaručuje stabilný signál bez výpadkov. Výstupný signál je plne kompatibilný s normou DVB-T (EN 300 744).


Flexibilita a jednoduché nastavenie


Veľkou výhodou je možnosť voľby vstupu HDMI alebo A/V (súčasťou je RCA/Jack adaptér). Nastavenie prebieha priamo na prednom paneli pomocou LCD displeja a tlačidiel, takže odpadá nutnosť zložitého nastavovania cez PC. Modulátor umožňuje ukladať viac konfigurácií do pamäte a jednoducho medzi nimi prepínať.


Praktické funkcie navyše


• HDMI loop výstup – umožňuje priechodné zapojenie HDMI signálu do ďalšieho zariadenia.

• RF loop – možnosť zmiešať signál s už existujúcimi kanálmi v anténnej sieti.

• Podpora LCN (Logical Channel Numbering) – zaisťuje správne radenie programov v TV.

• Vloženie PSI/SI tabuliek (PAT, PMT, SDT, NIT) – profesionálnu správu kanálov.

Spoľahlivé prevedenie a jednoduchá inštalácia


Kompaktné rozmery, robustné kovové prevedenie a dodávaný externý zdroj 12 V DC umožňujú jednoduché nasadenie v profesionálnych aj domácich inštaláciách.


Kde možno modulátor využiť


Modulátor IKUSI MOD-203 nájde široké uplatnenie v rôznych prostrediach:

• Hotely – ideálny na vloženie vlastného uvítacieho kanála do hotelového TV rozvodu

• Športové bary a reštaurácie – možnosť zobraziť signál z jedného satelitného alebo IPTV prijímača na viacerých televízoroch naraz

• Bytové a firemné objekty – jednoduchá distribúcia obrazu z kamerového systému (napr. vstupná kamera) do všetkých televízií v budove

• Domácnosti – sledovanie rovnakého HDMI signálu (set-top box, Blu-ray, multimediálny prehrávač) na viacerých televízoroch súčasne

• Bezpečnostné systémy – prepojenie s CCTV rekordérom a zobrazenie kamerového obrazu na ľubovoľnom televízore


Konfigurácia modulátora je jednoduchá vďaka intuitívnemu menu a vstavanému displeju. Navyše je možné uložiť viac konfigurácií a kedykoľvek ich znova použiť, bez nutnosti zariadenie vždy nastavovať od začiatku.


Technické špecifikácie


HDMI vstup

• Vstup: HDMI + RF (možnosť AV cez adaptér)

• Rozlíšenie: až Full HD 1920×1080/60p (podpora viacerých formátov 1080i, 720p)

• Bit rate: 1000 – 18000 Mbps

Spracovanie signálu

• Video kompresia: MPEG-4 AVC/H.264

• Max. rozlíšenie: 1920×1080/60p

• Audio: MPEG1 Layer II

• Podpora LCN: áno

• PSI/SI tabuľky: áno (PAT, PMT, SDT, NIT)

COFDM DVB-T výstup

• Norma: ETSI EN 300 744 (plná kompatibilita DVB-T)

• Modulácia: QPSK, 16QAM, 64QAM

• Počet nosných: 2K, 8K

• Ochranný interval: 1/4, 1/8, 1/16, 1/32

• Code rate: 1/2, 2/3, 3/4, 5/6, 7/8

• Frekvencia: 50 – 950 MHz (krok 1 kHz)

• Šírka kanála: 6/7/8 MHz

• Výstupná úroveň: 76 – 113 dBµV (nastaviteľná po 1 dB)

• MER: >32 dB

• Konektory: 2× F, impedancia 75 Ω

Všeobecné parametre

• Napájanie: 12 V DC (adaptér 100–240 V AC / 12 V DC súčasťou)

• Rozmery: 200 × 115 × 46 mm

• Hmotnosť: 0,5 kg

Ovládanie a rozhranie

• Ovládanie: LCD displej + tlačidlá priamo na modulátore

• Jazyk menu: angličtina

Obsah balenia


• 1 × Ikusi MOD-203 modulátor – hlavná jednotka

• Napájací adaptér 12V/2A – na napájanie modulátora

• A/V adaptér Jack 3.5 Stereo - 3x CINCH – možnosť pripojenia analógového signálu

• Rýchly inštalačný manuál – jednoduché uvedenie do prevádzky

FAQ – Časté otázky


1. Dá sa modulátor použiť aj s bežnými televízormi?
Áno, výstupný signál je plne kompatibilný s normou DVB-T (EN 300 744), takže funguje s každým televízorom vybaveným DVB-T tunerom.

2. Je možné pripojiť viac zdrojov signálu?
Primárne je určený pre HDMI vstup, ale vďaka RCA/Jack A/V adaptéru môžete pripojiť aj analógové zariadenie.

3. Ako prebieha nastavenie?
Modulátor sa nastavuje priamo na LCD displeji s tlačidlami na prednom paneli, konfigurácia je rýchla a jednoduchá.

4. Je možné kombinovať signál s inými kanálmi?
Áno, vďaka RF loop výstupu môžete modulovaný signál zmiešať s už existujúcimi kanálmi v rozvode.

5. V akých inštaláciách sa najčastejšie používa?
Typicky v penziónoch, hoteloch, školách, reštauráciách, športových baroch a firemných rozvodoch, kde chcete distribuovať HDMI obsah na viac TV cez DVB-T.
