Hlinená FV podpera na plochú strechu JUH 15° + EPDM /1240x327 mm/

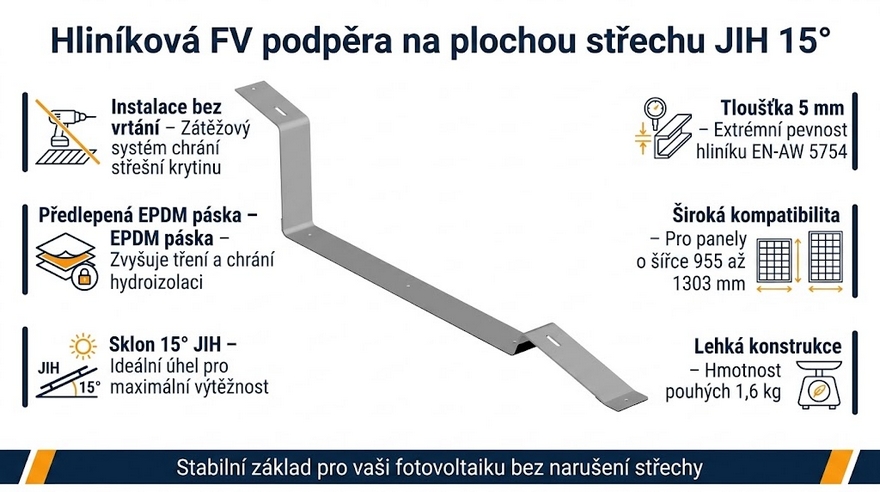

Hliníková FV podpera na plochú strechu JUH 15° — Stabilný základ bez nutnosti vŕtania


Spoľahlivé kotvenie fotovoltiky v náročných podmienkach

Hľadáte spôsob, ako bezpečne umiestniť solárne panely na plochú strechu, bez toho, aby ste riskovali narušenie hydroizolácie? Hliníková FV podpera s uhlom 15° rieši presne tento problém. Je navrhnutá pre záťažové (balastné) systémy u komerčných i rezidenčných objektov, kde nechcete alebo nemôžete do strechy mechanicky zasahovať. Svoje uplatnenie nájde tak pri inštalácii veľkých solárnych parkov na halách, ako aj u menších domácich elektrární na rovných strechách garáží.

Tento montážny prvok vyrobený z vysoko odolného hliníka EN-AW 5754 H111 zaisťuje mimoriadnu dlhodobú stabilitu a odolnosť proti poveternostným vplyvom. Na spodnej hrane je vybavený predlepenou EPDM podložkou, ktorá nielenže chráni strešnú krytinu pred poškodením, ale aj cielene zvyšuje súčiniteľ trenia na hodnotu µ ≥ 0,7. Samotná konštrukcia je vysoko flexibilná a plne kompatibilná s panelmi o šírke od 955 do 1303 mm, pričom garantuje efektívnu inštaláciu s nosnosťou približne 50 kg/m² v závislosti od zaťaženia prostými betónovými dlaždicami.

Kľúčové parametre pre profesionálnu inštaláciu


• Sklon 15° pre orientáciu JUH — optimálny uhol dopadu slnečných lúčov zvyšuje celkovú výťažnosť a uľahčuje samočistenie panelov.

• Záťažová montáž bez vŕtania — uchováva stopercentnú integritu strešného plášťa a predlžuje tak jeho životnosť.

• Predlepená EPDM páska — garantuje vysoké trenie a zabraňuje posuvu konštrukcie bez rizika poškriabania podkladu.

• Materiál EN-AW 5754 H111 — špeciálna hliníková zliatina vyniká špičkovou odolnosťou proti korózii aj v priemyselných či pobrežných zónach.

• Široká kompatibilita s panelmi — plynulé nastavenie pre moderné fotovoltické moduly o šírke od 955 do 1303 mm.

• Nízka hmotnosť iba 1,6 kg — minimalizuje statické zaťaženie budovy a výrazne uľahčuje manipuláciu pracovníkom na streche.

• Premyslený otvorový systém — umožňuje dokonalé vyrovnanie drobných výškových i smerových nerovností priamo na stavbe.

• Hrúbka profilu 5 mm — zaručuje obrovskú štrukturálnu pevnosť a ochranu proti priehybom pod záťažou panelov a snehu.

• Možnosť reťazenia — plynule nadväzujúci systém, ktorý zvládne vytvoriť kompaktné bloky až o 7 fotovoltických paneloch v jednom rade.

• Základňa pre veterné deflektory — konštrukcia je priamo pripravená na montáž zadných záveterných plechov, ktoré zásadne zlepšia aerodynamiku.


Rýchla montáž bez zbytočných prieťahov

Pri inštalácii solárnych zostáv na plochých strechách rozhoduje o ziskovosti projektu čas. Hliníková FV podpera o dĺžke 1240 mm prichádza na stavbu už s integrovanou ochrannou gumovou EPDM vrstvou, takže odpadá zdĺhavé strihanie a podlepovanie ochranných prvkov u každého kusu. Inteligentný systém kruhových a podlhovastých otvorov následne poskytuje obrovskú vôľu pre plynulú niveláciu. Celý proces balastného zaťaženia betónovými dlaždicami 400x400x40 mm je dimenzovaný tak, aby minimalizoval priestor pre ľudskú chybu a maximalizoval bezpečnosť práce vo výškach.

Statika a stabilita aj pri silnom vetre

Záťažová konštrukcia z hliníka hrúbky 5 mm je technologicky pripravená vzdorovať aj náročným poveternostným podmienkam. Ak aplikujete odporúčané plošné zaťaženie okolo 50 kg/m² a doplníte zostavu o oceľové či hliníkové záveterné plechy, vytvoríte dokonale aerodynamický štít. Ten eliminuje nebezpečný vztlak pôsobiaci pod solárnymi modulmi, čím sa drasticky znižuje riziko posunu. Tuhosť zliatiny EN-AW 5754 zaručuje, že nedochádza k trvalým deformáciám a spoje z nerezovej ocele A2 udržia ťah po dlhé desaťročia.

Všestrannosť pre rôzne typy projektov

Či už riešite rezidenčnú inštaláciu na novostavbe alebo zakladáte obrovský komerčný fotovoltický park, systém sa okamžite prispôsobí. V štandardnom južnom nasmerovaní figurujú tieto podpery samostatne. Avšak ak priestorové dispozície vyžadujú maximálne pokrytie v usporiadaní VÝCHOD-ZÁPAD, možno jednoducho postaviť dve základné verzie k sebe a prepojiť ich robustnou hrebeňovou spojkou. Nie je potrebné zložito objednávať inú sériu komponentov — jedna základňa zastane viac scenárov.

Ideálne riešenie pre B2B i náročných samo-inštalatérov

Certifikované montážne firmy a EPC kontraktoři ocenia primárne rýchlosť kladenia na rovných strechách a neobmedzenú výškovú kompatibilitu panelov. Štandardizácia otvorov podstatne skracuje harmonogram pri realizácii rozsiahlych komerčných celkov.

Profesionálni projektanti zasa vsadia na istotu presných technických dát a vynikajúcich protikoróznych i záťažových špecifikácií zliatiny AW 5754. Konštrukcia spoľahlivo plní najprísnejšie stavebné nároky.

Skúsení majitelia rodinných domov uvítajú bezproblémové zostavenie. Podmienkou zostáva iba vykonanie statického posudku a dodržanie ochrannej inštalácie vo vzdialenosti aspoň 1 m od okraja strechy.


Technické špecifikácie


• Spôsob inštalácie: Balastný (záťažový) systém bez vŕtania — Rýchla montáž bez poškodenia strešného plášťa.

• Materiál konštrukcie: Hliník EN-AW 5754 H111 — Vysoká štrukturálna pevnosť a extrémna odolnosť voči korózii v náročných podmienkach.

• Ochranná základňa: Predlepená EPDM páska — Predlžuje životnosť krytiny a radikálne zvyšuje trenie celého bloku.

• Sklon panelov: 15° — Ideálny kompromis medzi ochranou proti vetru a efektívnym výkonom orientovaným na JUH.

• Dĺžka podpery: 1240 mm — Poskytuje dokonalé ťažisko pre fotovoltický panel i samotnú záťaž.

• Výška podpery: 327 mm — Zaisťuje umiestnenie panelu minimálne 30 mm nad úrovňou terénu pre odtok dažďovej vody.

• Hrúbka profilu: 5 mm — Zabraňuje priehybu a tvorí tuhý podklad pre nadmerné snehové zaťaženie.

• Hmotnosť: 1,6 kg — Optimalizované pre vynášanie a ručnú pokládku jedným technikom.

• Kompatibilita šírky panelu: 955 mm až 1303 mm — Umožňuje bezproblémové osadenie drvivej väčšiny moderných modulov.

• Kompatibilita výšky panelu: Neobmedzená — Konštrukcia obmedzuje rozmer iba inštalačnou šírkou, výška je úplne na projektantovi.

• Limit jedného radu: Max. 7 fotovoltických panelov — Prerušenie celku je nutné pre kompenzáciu teplotnej rozťažnosti dlhých štruktúr.

• Odporúčané zaťaženie: cca 50 kg/m² — Zvyčajne riešené prostými betónovými dlaždicami (nutné vždy vypočítať podľa lokality).

• Súčiniteľ trenia o podklad: µ ≥ 0,7 — Udržuje panely na mieste a obmedzuje potrebu obrovského balastného mŕtveho závažia.

FAQ — Časté otázky zákazníkov


1. Musím tieto hliníkové podpery kotviť cez izoláciu do strechy?

Nie. Celý systém je koncipovaný primárne ako záťažový (tzv. balastný). Konštrukcia je stabilizovaná výhradne vhodne dimenzovaným ťažkým materiálom (najčastejšie sa používajú betónové dlaždice).

2. Sú v balení zahrnuté stredové a krajné úchyty alebo skrutky?

Balenie obsahuje iba samotnú hliníkovú podperu opatrenú gumovou EPDM vrstvou. Spojovací materiál (nerezové M8/M10 skrutky, hliníkové profily 40x40 a svorky panelov) i záťažové diely je nevyhnutné zakúpiť samostatne podľa veľkosti vašej elektrárne.

3. Môžem z dvoch týchto podpier vytvoriť sedlový VÝCHOD-ZÁPAD systém?

Áno, konštrukcia je modulárna. Orientáciu východ-západ získate jednoducho umiestnením dvoch podpier oproti sebe, ktoré sa v najvyššom bode (hrebeni) aretujú príslušnou spojkou.

4. Prečo je odporúčané montovať navyše zadný záveterný plech?

Veterný deflektor (záveterný plech) eliminuje prúdenie vzduchu pod solárny panel, a tým dramaticky obmedzuje vztlakové sily vetra. Vďaka tomu je inštalácia bezpečnejšia a vyžaduje na ukotvenie celkovo oveľa menšiu betónovú záťaž.

5. Zvládne EPDM páska pobyt na PVC hydroizolačnej fólii?

Gumová vrstva EPDM je chemicky stabilný materiál a štandardne so strešnými PVC fóliami nereaguje. Ak si nie ste istí chemickým zložením svojej krytiny, je odporúčané umiestniť pod nohu ako poistku malý prírez podkladovej geotextílie.

6. Môžu presahovať väčšie panely konce tohto profilu?

Áno, u panelov maximálnych rozmerov (blížiacich sa hranici kompatibilnej šírky 1303 mm) bude nepatrná časť modulu vyčnievať. To však s ohľadom na robustnosť podpery nemá na statiku žiadny negatívny vplyv.

7. Je hrúbka steny 5 mm naozaj dostatočná pre silné sneženie?

Áno, použitý hliník EN-AW 5754 ponúka veľmi silnú mechanickú integritu. Profil o sile 5 mm bez problémov ustojí nielen váhu rozmerných dlaždíc, ale aj masívnu prívalovú snehovú čiapku.
