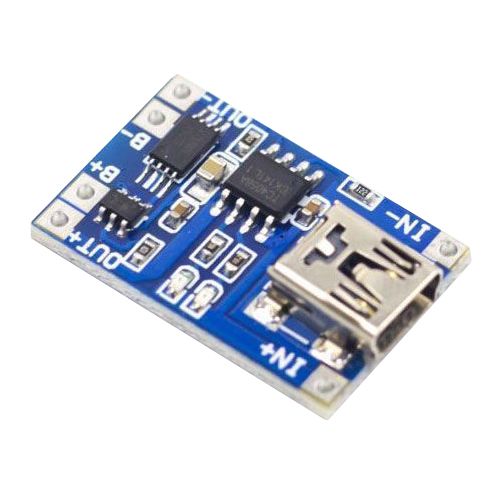

Nabíjačka Li-Ion článku 1 A s ochranou, modul s IO TP4056 (mini USB)

Nabíjačka je určená na nabíjanie 1–2 lítiových článkov s napätím 3,6V konštantným prúdom 1A až do napätia 4,2V, ktoré potom udržiava na póloch článku.


Parametre produktu:

- nabíjanie konštantným prúdom. Zmenou odporu Rprog (viď. datasheet) je možné prúd meniť v rozsahu 130mA-1A
- ukončenie nabíjania po dosiahnutí svorkového napätia článku 4,2V
- rekondukčné nabíjanie prúdom 130mA v prípade, že úroveň svorkového napätia článku je <2,9V. Po dosiahnutí tohto napätia modul nabíja menovitým prúdom až do 1A
- optická kontrola stavu nabitia. Červená LED signalizuje nabíjanie, modrá LED ukončenie nabíjania
- ochrana proti nadmernému vybitiu. Pri vybíjaní odpojí článok od spotrebiča pri svorkovom napätí <2,4V a opäť ho pripojí pri dosiahnutí Ubat>3V. Nabíjanie takto vybitého článku je možné
- nadprúdová a skratová ochrana pri vybíjacom prúde >3A

Technické parametre:

- IO TP0456 + DW01A, MOSFET FS8205A
- metóda nabíjania: CC/CV
- vstupné napätie: 4,5–6V
- vstupný konektor: mini USB
- nabíjací prúd 1A (zmenou odporu je možné nastaviť 130mA-1A)
- koniec nabíjania: 4,2V
- rekondukčné nabíjanie pri <2,9V
- ochrana proti nadmernému vybitiu, nadmernému prúdu a skratu
- rozmery 17×28mm/1,6g

Pripojenie:

Na napájanie modulu použite USB Micro konektor alebo kontakty „IN+“ a „IN-“
LiPol batériu pripojte ku kontaktom „B+“ a „B-“
Napätie na kontaktoch „OUT+“ a „OUT-“ použite na napájanie vášho Arduino projektu


Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
