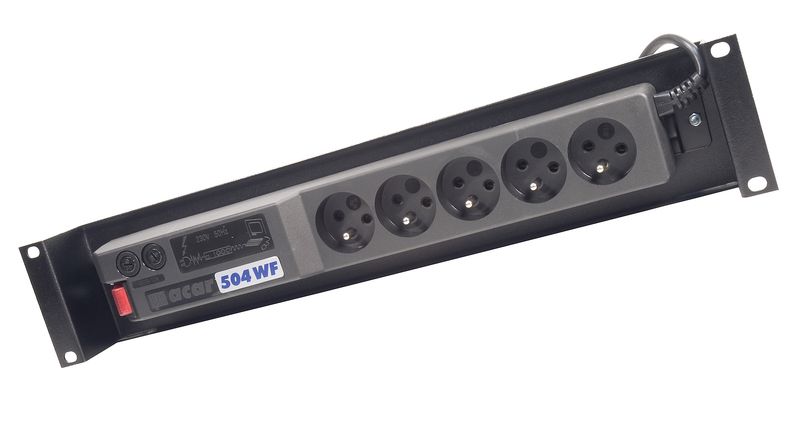

Napájací panel ACAR A-504, 3 m, 5 pozícií, s prepäťovou ochranou vrátane vane ACAR-A-504-V

Napájací panel ACAR 504 je vybavený prepäťovou ochranou. Chráni pred prepätím a filtruje napätie pre všetky pripojené spotrebiče. Napájací panel je dodávaný v prevedení s 5 zásuvkami a 3 m dlhým prívodným káblom. Táto konkrétna položka sa v balení dodáva VRÁTANE VANE do 19" rozvádzača. Tento panel je možné montovať priamo na 19" rovinu. Špeciálna verzia napájacích panelov pre montáž do 19" rámu chráni proti prepätiu. Panely sú osadené filtrom pre ochranu všetkých komponentov inštalovaných v rozvádzači. Jednotka je dodávaná s montážnymi doskami alebo montážnou vaňou, ktorá umožňuje nainštalovať zariadenie ako modul do 19" roviny. Panely sú ponúkané vo variantoch s 5 alebo 8 zásuvkami. Dĺžka napájacieho kábla u oboch panelov je 3 m. Držiaky, poprípade vaňa pre uchytenie rozvodného panelu do 19" vertikálnych líšt, sú súčasťou dodávky. Päť alebo osem sieťových zásuviek natočených o 45° so zvýšenou účinnosťou a uzemňovacím kolíkom. Rýchle poistky, ktoré istia fázový aj nulový prívod pred preťažením a lokálnymi skratmi. Zabudovaný filter tlmí harmonické kmity rádioelektronických porúch. Varistor s časom odozvy kratším ako 25 ns umožňuje absorpciu prepäťových pulzov do 140 J. Podsvietený vypínač umožňuje odpojenie napätia od všetkých odberných miest prístroja ACAR a súčasne opticky signalizuje prítomnosť napätia v zásuvkách. ACAR A-504 Menovité napätie 230 V Frekvencia 50 Hz Menovitý prúd In = 10 A Doba oneskorenia < 25 ns Menovité rázové napätie 250 V 50 Hz Ochranná úroveň Up prepäťového systému ? 1,3 kV (L/N) Menovitý zvodový prúd IN 2,5 kA (L/N) – 8/20 µs Maximálny impulzný zvodový prúd Imax 6,5 kA (L/N) – 8/20 µs Útlm elektromagnetického rušenia ? 55 dB Systém prepäťovej ochrany systém 2P+Z Počet sieťových zásuviek 5 Vypínač dvojstavový podsvietený vypínač Materiál zásuvkového poľa samozhášavý plast Rozmery 385 × 59 × 55/43 mm Farba: čierna Veľkosť: 2U
