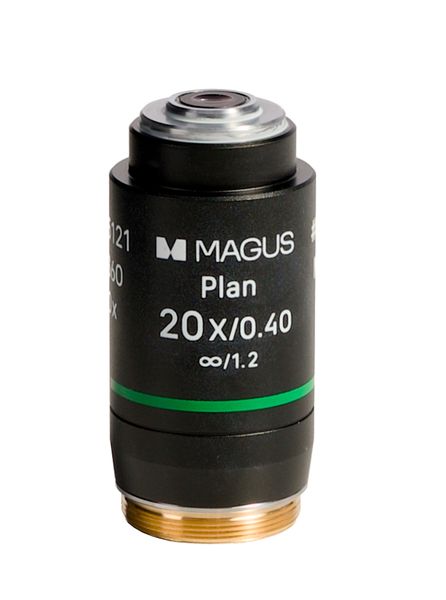

Objektív MAGUS 20PL60V Plan 20x/0,40 ∞/1,2 H60 mm

Objektív na pozorovanie v svetlom poli. Sada mikroskopu MAGUS Bio V360 obsahuje fázové objektívy. Vnútorná šošovka takéhoto objektívu disponuje leptanou kovovou vrstvou, ktorá je nevyhnutná na pozorovanie fázového kontrastu. Kovová vrstva zabezpečuje fázový posun o štvrtinu vlnovej dĺžky oproti zvyšku svetla a znižuje priepustnosť svetla. Preto sa na pozorovanie v svetlom poli odporúčajú objektívy bez fázových doštičiek.

Limit rozlíšenia objektívu 20х/0,40 činí 0,69 µm. Chromatická aberácia je korigovaná pre modré a červené, sférická aberácia pre zelené svetlo a zakrivenie poľa je korigované na 90 % priemeru zorného poľa.

Objektívy sú špeciálne navrhnuté pre dĺžku tubusu s korekciou na nekonečno. Parfokálna vzdialenosť je 60 mm. Pri použití okuláru 10/22 mm je priemer zorného poľa 1,1 mm. Objektív je určený na prácu s miskami s hrúbkou dna 1,2 mm.

Spodná hranica užitočného zväčšenia mikroskopu pri použití objektívu 20x činí 200x. Menšie zväčšenie neumožní rozlíšiť detaily vzorky, ktorej obraz je vytvorený objektívom. Horná hranica užitočného zväčšenia pri použití objektívu 20x činí 400x. Väčšie zväčšenie sa považuje za "zbytočné", pretože neprináša žiadne nové detaily v obraze vzorky. S objektívom 20x/0,40 používajte okuláre so zväčšením 10x až 20x.

Rovinné achromatické objektívy vytvárajú obraz, ktorý má rovnaké ohnisko v strede aj na okrajoch, a preto je skreslenie zanedbateľné. Túto prednosť využívajú pri získavaní digitálnych snímok a pri kombinácii so širokouhlými okulármi so zorným poľom 22 mm.

Kompatibilita:

• Biologický inverzný mikroskop MAGUS Bio V360
