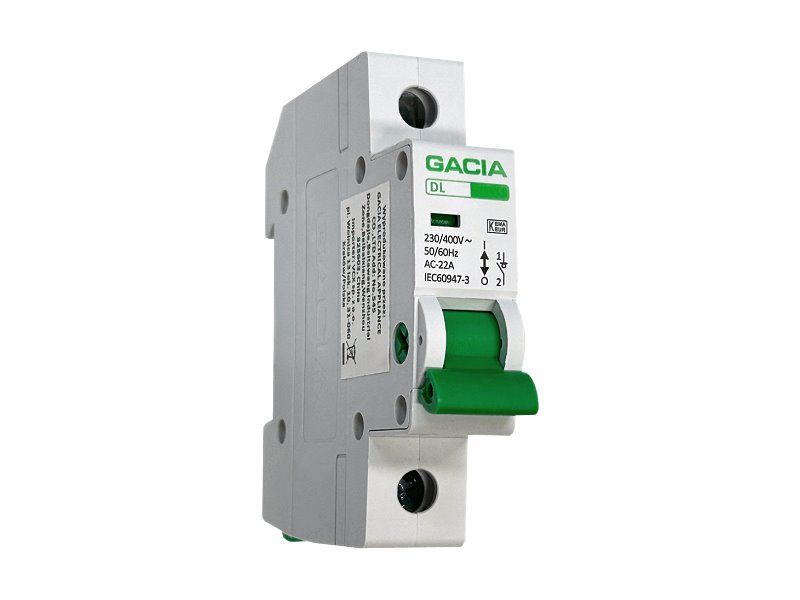

Odpojovač GACIA DL 1P 230V / 40A

Odpínač GACIA DL 1P 230V / 40A

1-pólový elektrický odpínač s dvomi súbežnými funkciami:

• pri menovitých podmienkach, pri nadprúde (vrátane skratu, po vhodne definovanú dobu) a pri menovitých a poruchových podmienkach odpojuje obvod.

• izoluje, t.j. spĺňa izolačné vlastnosti zaisťujúce bezpečnú prevádzku služby.

Odpínače radu DL sú určené ako hlavné vypínače pre elektrické obvody pracujúce pri napätí 230/400 V AC 50/60 Hz a menovitom prúde 40 A až 125 A, ako aj pre pripojenie elektrických obvodov pod záťažou.

Prístroje spĺňajúce vyššie uvedené požiadavky podľa IEC/EN 60947-3 majú citovanú normu vyznačenú na kryte a sú označené príslušným symbolom.

• Výrobok smie inštalovať iba autorizovaný/kvalifikovaný personál.
• Pred inštaláciou musí byť odpojené napájanie.
• Bezpečná a jednoduchá montáž na lištu TH35 pomocou plastových svoriek.
• Pre zvýšenie bezpečnosti prevádzky vybavený ľahko čitateľným indikátorom vypnutia.


Spoľahlivosť podložená normou: Kategória AC-22

Prístroj spĺňa prísne podmienky normy IEC 60947-3 pre kategóriu použitia AC-22. To znamená, že je certifikovaný pre spínanie zmiešaných odporových a indukčných záťaží (s účinníkom cos φ ≈ 0,65) vrátane mierneho preťaženia. Na rozdiel od základných odpínačov triedy AC-21 si tento model hravo poradí s prúdovými rázmi, ktoré vznikajú pri zapínaní spínaných zdrojov elektroniky a LED svietidiel. Bezpečne a spoľahlivo tak preruší obvod aj pri plnej záťaži, bez nadmerného opotrebovania alebo spekania kontaktov.

V praxi to znamená, že s ním môžete bez obáv vypínať bežné domové alebo komerčné okruhy, ktoré obsahujú nielen čisto odporové spotrebiče (napr. vykurovacie telesá), ale aj zariadenia s miernou indukčnou zložkou – typicky moderné LED osvetlenie, počítače, televízory alebo menšie motory (čerpadlá, ventilátory). Je preto ideálnou voľbou pre hlavné vypínače v domových rozvádzačoch alebo pre striedavé (AC) časti fotovoltaických elektrární.


TECHNICKÉ PARAMETRE

• Menovitý prúd Ie: 40A
• Menovitý skratový prúd: 12 le 1s
• Menovitý impulzný odpor (1,2/50) Uimp: 6000
• Stupeň znečistenia: 2
• Menovité napätie Ue: 400V
• Menovitá izolácia Ui: 500V
• Prúdová frekvencia: 50/60 Hz
• Elektrická životnosť: 1500
• Mechanická životnosť: 8500
• Indikátor prevádzkovej polohy: áno
• Stupeň krytia: IP 20
• Skladovacia teplota: -30°C až +70°C
• Prevádzková teplota: +30°C až +50°C
• Maximálny prierez pripojovacích vodičov: Maximálny prierez vodičov: 25 mm2
• Uťahovací moment pripojovacích svoriek: 3Nm
• Možnosť pripojenia pomocou hrebeňových líšt: áno

Odpínače

Každá inštalácia alebo elektrický obvod vyžaduje zodpovedajúcu ochranu, aby bol zaistený bezpečný chod zariadení pripojených do siete a pracovníkov vykonávajúcich kontrolu, montáž alebo údržbu.

Odpínač svojimi vlastnosťami kombináciou spínača a odpojovača, to znamená, že je to mechanický spínací prístroj schopný zapínať, viesť a vypínať prúdy v obvode, ktorý navyše vo vypnutom stave spĺňa podmienky stanovené pre tzv. bezpečné odpojenie.

Jedným z najdôležitejších prvkov každej takej inštalácie je iste odpínač - 3-pólový, ktorý slúži ako hlavný núdzový vypínač.

Trojpólový vypínač záťaže má dve veľmi dôležité funkcie. Jednak vedie prúd za menovitých podmienok pri preťažení a skrate a jednak odpojuje obvod za menovitých podmienok.

Izolačné odpínače - 3-pólové sú najobľúbenejším typom odpojovača, ktorý zaisťuje odpojenie prúdu vo vybraných úsekoch trojfázových elektrických inštalácií a zostáva výrobkom s najväčšou univerzálnosťou.

Ako hlavný vypínač ho možno použiť v obvodoch pracujúcich pri napätí 230/400 V AC 50/60 Hz a menovitých prúdoch od 40 do 100 A.
