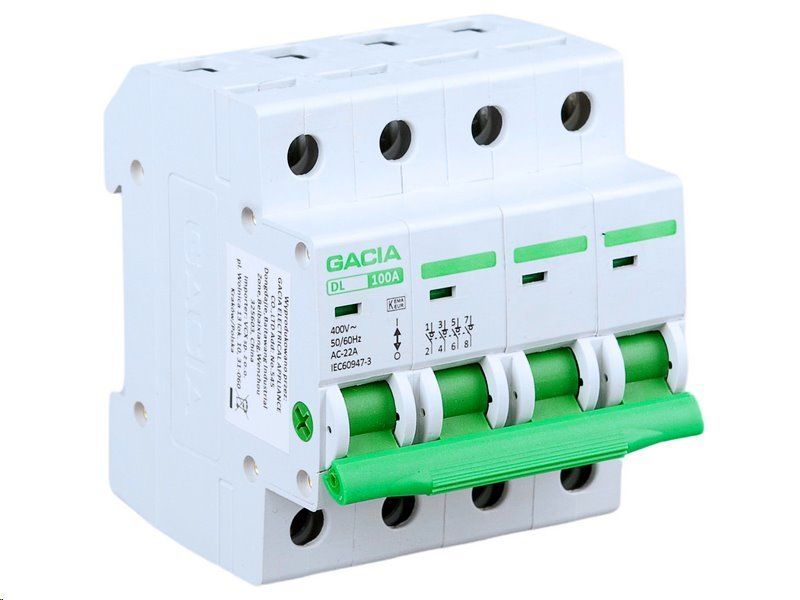

Odpínač GACIA DL 4P 400 V / 100 A

Vypínač GACIA DL 4P 400V / 100A

4-pólový elektrický vypínač s dvoma súčasnými funkciami:

• pri nominálnych podmienkach, pri nadprúde (vrátane skratu, po vhodne definovanú dobu) a pri nominálnych a poruchových podmienkach odpojuje obvod.

• izoluje, tj. splňuje izolačné vlastnosti zabezpečujúce bezpečný prevádzok služby.

Vypínače radu DL sú určené jako hlavné vypínače pre elektrické obvody pracujúce pri napätí 230/400 V AC 50/60 Hz a nominálnom prúde 40 A až 125 A, ako aj pre pripojenie elektrických obvodov pod záťažou.

Zariadenia spĺňajú vyššie uvedené požiadavky podľa IEC/EN 60947-3 majú citovanú normu označenú na kryte a sú označené príslušným symbolom.

• Výrobok smie inštalovať len autorizovaný/kvalifikovaný personál.
• Pred inštaláciou musí byť odpojené napájanie.
• Bezpečná a jednoduchá inštalácia na lištu TH35 pomocou plastových svorek.
• Pre zvýšenie bezpečnosti prevádzky vybavený jednoducho čitateľným indikátorom vypnutia.


Spolehlivosť podložená normou: Kategória AC-22

Zariadenie spĺňa prísne podmienky normy IEC 60947-3 pre kategóriu použitia AC-22. To znamená, že je certifikované pre spínanie zmiešaných odporových a indukčných záťaží (s účinníkom cos φ ≈ 0,65) vrátane mierného preťaženia. Na rozdiel od základných vypínačov triedy AC-21 si tento model hravo poradí s prúdovými rázmi, ktoré vznikajú pri zapínaní spínaných zdrojov elektroniky a LED osvetlenia. Bezpečne a spoľahlivo tak preruší obvod aj pod plnou záťažou, aniž by dochádzalo k nadmernému opotrebeniu alebo spečeniu kontaktov.

V praxi to znamená, že s ním môžete bez obav vypínať bežné domovné alebo komerčné okruhy, ktoré obsahujú nie len čisté odporové spotrebiče (napr. topiace telesá), ale aj zariadenia s miernou indukčnou zložkou – typicky moderné LED osvetlenie, počítače, televízie alebo menšie motory (čerpadlá, ventilátory). Je preto ideálnou voľbou pre hlavné vypínače v domovných rozvádzačoch alebo pre striedavé (AC) časti fotovoltaických elektrárn.

TECHNICKÉ PARAMETRE

• Nominálny prúd Ie: 100A
• Nominálny skratový prúd: 12 le 1s
• Nominálny impulzný odpor (1.2/50) Uimp: 6000
• Stupeň znečistenia: 2
• Nominálne napätie Ue: 400V
• Nominálna izolácia Ui: 500V
• Prúdová frekvencia: 50/60 Hz
• Elektrická životnosť: 1500
• Mechanická životnosť: 8500
• Indikátor prevádzkovej polohy: áno
• Stupeň krytia: IP 20
• Skladovacia teplota: -30°C až +70°C
• Prevádzková teplota: +30°C až +50°C
• Maximálny prierez pripojovacích vodičov: Maximálny prierez vodičov: 25 mm2
• Utahovací moment pripojovacích svorek: 3Nm
• Možnosť pripojenia pomocou hrebenových lišt: áno

Vypínače

Každá inštalácia alebo elektrický obvod vyžaduje príslušnú ochranu, aby bol zabezpečený bezpečný prevádzok zariadení pripojených k sieti a pracovníkov vykonávajúcich kontrolu, inštaláciu alebo údržbu.

Vypínač svojimi vlastnosťami kombináciou spínača a odpojovača, to znamená, že je to mechanický spínací prístroj schopný zapínať, viesť a vypínať prúdy v obvode, ktorý navyše vo vypnutom stave splňuje podmienky stanovené pre tzv. bezpečné odpojenie.

Jedným z najdôležitejších prvkov každej takejto inštalácie je určite vypínač - 3pólový, ktorý slúži ako hlavný nouzový vypínač.

Trojpólový vypínač záťaže má dve veľmi dôležité funkcie. Najprv viede prúd za nominálnych podmienok pri preťažení a skrate a druhým odpojí obvod za nominálnych podmienok.

Izolačné vypínače - 3pólové sú najobľúbenejším typom odpojovača, ktorý zabezpečuje odpojenie prúdu vo vybraných úsekoch trojfázových elektrických inštalácií a zostáva výrobkom s najväčšou univerzálnosťou.

Jako hlavný vypínač ho je možné použiť v obvodoch pracujúcich pri napätí 230/400 V AC 50/60 Hz a nominálnych prúdoch od 40 do 100 A.
