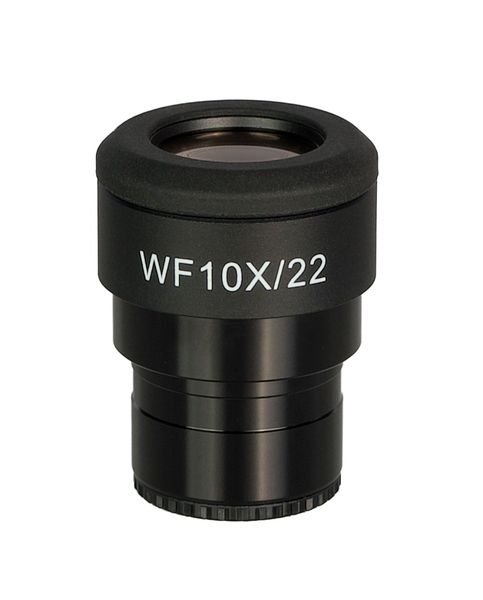

Okulár s optickou mriežkou a nastavením dioptrií MAGUS ND10R 10х/22 mm (D 30 mm)

Okulár s optickou mriežkou sa používa na určenie veľkosti vzoriek a ich štruktúr v lineárnych jednotkách (milimetroch alebo mikrónoch), na meranie plôch štruktúr vo vzorke a na vykonávanie porovnávacej analýzy počtu častíc. Optická mriežka je umiestnená v rovine poľnej clony s delením po 0,1 mm. Okulár s optickou mriežkou je namontovaný namiesto štandardného okuláru s 10x zväčšením. Do druhého okulárového tubusu je nainštalovaný párový okulár bez optickej mriežky.

Okulár je kompatibilný s mikroskopmi, ktoré majú 30 mm okulárový tubus.

Nastavenie

Pred meraním je potrebné optickú mriežku okuláru kalibrovať pre každý objektív, ktorý sa bude používať. Vyžaduje kalibračné sklíčko – stupnicový mikrometer. Minimálna veľkosť dielika stupnice je 0,01 mm. Sklíčko by malo byť umiestnené na pracovnom stolíku a mikroskop by mal byť zaostrený na stupnicu. Okulár by sa mal v tubuse okuláru otáčať tak dlho, kým nebudú stupnice kalibračného sklíčka a optickej mriežky navzájom rovnobežné.

Výpočet hodnoty optickej mriežky pre každý objektív

Ak používate objektívy s malým zväčšením, mali by ste vypočítať, koľko dielikov optickej mriežky okuláru sa zmestí do stupnice kalibračného sklíčka. Ak používate objektívy so stredným a veľkým zväčšením, mali by ste vypočítať, koľko dielikov stupnice kalibračného sklíčka sa zmestí do dielika optickej mriežky okuláru.

Výpočet pre každý objektív sa vykonáva podľa vzorca: Е = ТL/A, kde E – hodnota dielika optickej mriežky Т – hodnota delenia stupňa špecifikovaná na mikrometri stolíka (0,01 mm) L – počet dielikov na stupňovom mikrometri A – počet dielikov optickej mriežky.

Výsledné hodnoty dielika optickej mriežky pre každý objektív si zaznamenajte.

Výpočet skutočnej lineárnej veľkosti objektu

Pri meraní objektu by ste mali najprv spočítať počet dielikov optickej mriežky okuláru, ktoré objekt pokrýva. Výsledok sa vynásobí hodnotou optickej mriežky, ktorú ste predtým vypočítali pre vybraný objektív. Výsledná hodnota bude skutočnou lineárnou veľkosťou objektu.

Výpočet plochy objektu

Na určenie plochy štruktúry objektu sa spočíta počet štvorcov optickej mriežky, ktoré štruktúra pokrýva. Ak štruktúra pokrýva iba časť štvorca, malo by byť vopred určené, akým spôsobom má byť tento štvorcový pri konečnom výpočte zohľadnený: ignorovaný alebo pripočítaný k výsledku. Okulár s optickou mriežkou možno použiť iba na približné vyhodnotenie plochy; pre presné výpočty sa odporúča použiť softvér na analýzu obrazu.

Počítanie častíc

Okulár s optickou mriežkou možno použiť aj na porovnávací výpočet častíc v danej oblasti. Najprv sa spočíta počet malých častíc v štvorci a vynásobí sa počtom štvorcov. Potom sa spočíta počet veľkých častíc v celej oblasti. Výsledné počty sa porovnajú.

Kompatibilita:

• Biologický mikroskop MAGUS Bio 260T
• Biologický mikroskop MAGUS Bio DH260
• Biologický mikroskop MAGUS Bio 270T
• Biologický mikroskop MAGUS Bio 290T
• Biologický inverzný mikroskop MAGUS Bio V360
• Fluorescenčný mikroskop MAGUS Lum 450L
• Metalurgický inverzný mikroskop MAGUS Metal V790 DIC
• Polarizačný mikroskop MAGUS Pol 890
