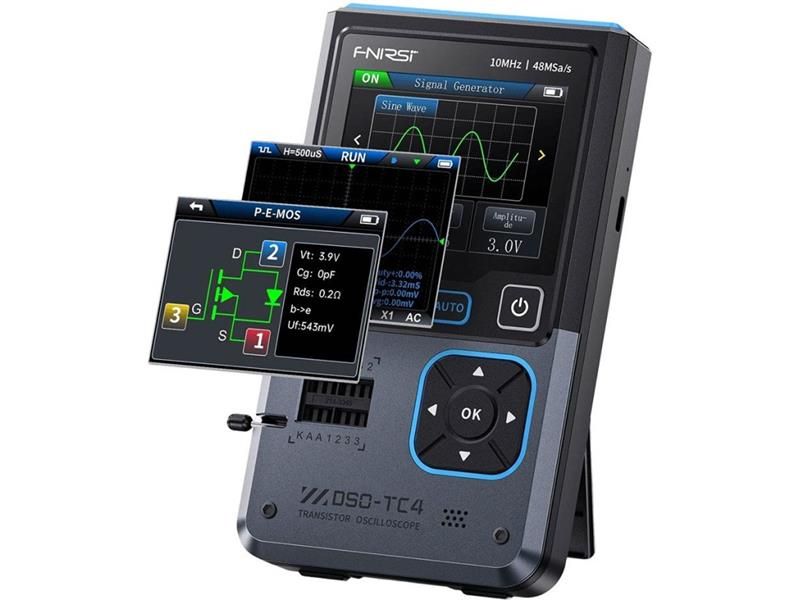

Osciloskop, generátor funkcií a tester komponentov FNIRSI DSO-TC4.

FNIRSI DSO-TC4 je ručný multifunkčný prístroj 3 v 1, ktorý kombinuje digitálny osciloskop, tester elektronických súčiastok a generátor signálov DDS. V porovnaní so svojím predchodcom (DSO-TC3) ponúka výrazne vyšší výkon, najmä v režime osciloskopu, kde sa šírka pásma zvýšila z 500 kHz na 10 MHz. DSO-TC4 je ideálnou voľbou pre začiatočníkov, študentov a technikov, ktorí hľadajú prenosný, cenovo dostupný prístroj na základné merania, pri ktorých sa nevyžaduje laboratórna presnosť špičkových stolových prístrojov.

Kľúčové vlastnosti:

Osciloskop: reálna vzorkovacia frekvencia 48 MSa/s (TC3 mal 10 MSa/s) a analógová šírka pásma 10 MHz. Podporuje funkciu automatického nastavenia (AUTO) a prepäťovú ochranu do ±400 V pri použití sondy s pomerom 10:1.
Tester komponentov: Automaticky identifikuje a meria širokú škálu komponentov vrátane tranzistorov (NPN, PNP, MOSFET, JFET, IGBT), diód (vrátane Zenerových do 32 V), rezistorov, kondenzátorov a induktorov.
Generátor signálov: Umožňuje výstup 13 typov priebehov (sínusový, obdĺžnikový, trojuholníkový, pulzný atď.) vo frekvenčnom rozsahu 0-50 kHz s nastaviteľnou amplitúdou 0-3 V.
Ďalšie nástroje: Obsahuje tester spojitosti (zvonenie), meranie napätia (0-40 V DC), dekódovanie infračerveného signálu (protokol NEC) a podporu snímačov teploty DS18B20 a snímačov vlhkosti DHT11.
Zdieľanie údajov: Na rozdiel od modelu TC3 podporuje TC4 zdieľanie obrazu cez USB, ktoré umožňuje prenos snímok obrazovky a nameraných údajov do počítača na ďalšiu analýzu.

Špecifikácie:

2,8" farebný displej TFT (320 × 240).
Vzorkovacia frekvencia: 48MSa/s
Analógová šírka pásma: 10 MHz
Batéria: 1500 mAh (výdrž batérie približne 4 hodiny)
Nabíjanie: USB-C (5V/1A)
Rozmery: 90 × 142 × 27,5 mm / 186 g
Jazyky: 8 jazykov (vrátane angličtiny, nemčiny a ruštiny)

Obsah balenia:

FNIRSI DSO-TC4.
Osciloskopická sonda P6100 s prepínaním 1:1 / 10:1
Kábel s krokosvorkami
3× testovacie háčiky
Nabíjací kábel USB-C
