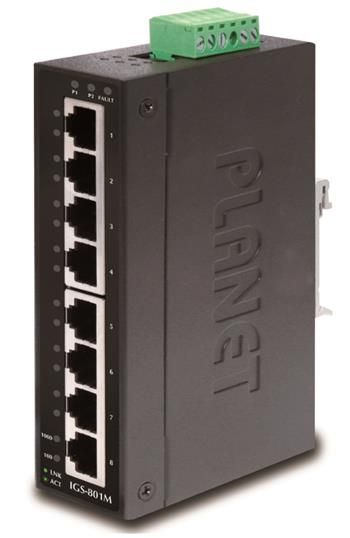

Planet IGS-801M priemyselný L2 switch, 8x1Gb, 12-48VDC, -40~75°C, IP30 Priemyselný Switch, 8x 10/100/1000, Manažment, -10 +60°C

8portový 1000Base-T spravovateľný prepínač a konvertor pre priemyselné aplikácie. Redundancia dátového propojenia s 300ms obnovou.
Web//SNMP manažment, 64 VLAN 802.1Q sietí, Spanning Tree, agregácia liniek IEEE 802.3ad LACP.
Možnosť redundantného napájania v rozsahu 12-48V DC, krytie IP30, hlinená skrinka, pracovná teplota -10~60°C.
Priepätová ochrana LAN aj napájacích portov do 6kV. Montáž na DIN lištu alebo priamo na stenu.
Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otresmi. Zároveň poskytujú vynikajúce možnosti viacnásobných propojení pre dosiahnutie odolnosti spojenia systémov s veľmi nízkou dobou obnovy.

IGS-801M je vybavený na redundanciu okrem dobre známej metódy Spanning Tree (jej doba obnovy je v rade sekúnd) najmä špecializovanou funkciou "Redundant ring", ktorá má dobu obnovy a nájdenia novej cesty do 300ms.

Prepínače série IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Stejným spôsobom sú vhodné pre inštalácie do vonkajších skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Možný monitoring mobilnou aplikáciou CloudViewer.

ZÁKLADNÉ ŠPECIFIKÁCIE

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000BASE-T
Pamäť: 8k MAC adries, buffer 4,1 Mb
Prepočet: sběrnica 16 Gbps, prevádzka 11,9 Mpps (64B)
Podpora prenosu: JumboFrame 10K
Verzia IP protokolu: IPv4, IPv6
Spôsob vyhotovenia: DIN lišta, na stenu
Napájanie: 12-48V DC redundantné, pripojenie možné zo dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 10W
Ochrana: ESD do 6kV, spínacie relé (24V/1A) pri výpadku primárneho napájania
Prevádzková teplota: -40°C - 75°C
Rozmery: 135 x 87 x 32 mm
Hmotnosť: 472 g

Funkcie správy:

Správa: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Riadok prístupu: Protokol ACL založený na IP a MAC, 123 pravidiel
ACL filter a bonding:

protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, RX+TX, many-to-one
Agregácia linky: IEEE 802.3ad LACP, 8 portov v 8 skupinách
Multicast IGMP: IGMP v2/ v3, až 256 skupín, podpora režimu IGMP querier mode
Autentifikácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+ autentifikácia
DHCP Snooping: áno (blokovanie cudzích DHCP serverov)
LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika káblov: áno

Priemyselné vlastnosti:
zariadenie je odolné voči pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné voči vibráciam (IEC-60068-2-6)
zariadenie je odolné voči preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenia informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a preťaženie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedením, indukovaným vysokofrekvenčnými polami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového frekvencie
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátky prerušenie a pomalé zmeny napätia

---

---

Montáž na DIN lištu:

---

Montáž na stenu pomocou dodaného rámu:

---
