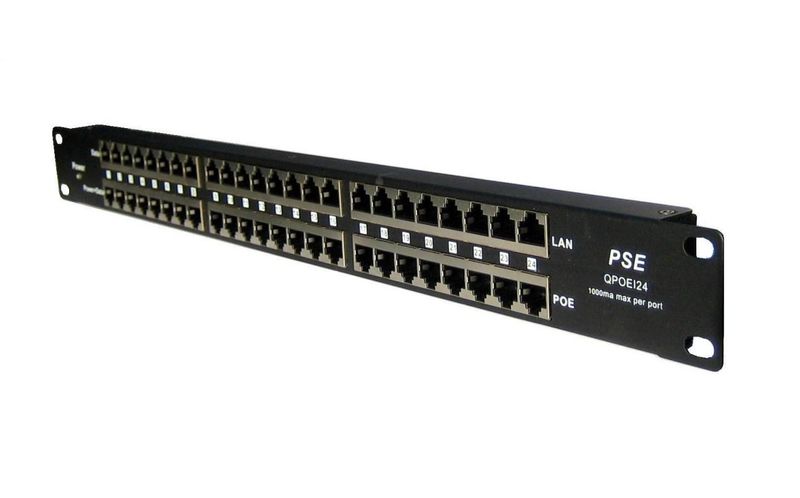

POE-PAN24, Tienený 24-portový pasívny POE panel

Panel integrujúci 24 pasívnych PoE injektorov, vhodný na napájanie až štyridsiatich dvoch zariadení, v prevedení do 19'' racku. Profesionálne riešenie na vzdialené napájanie väčšieho počtu aktívnych prvkov s integrovaným extraktorom po UTP kabeláži. Pridaním tohto priechodného panelu do rozvádzača získate napájacie centrum, ktoré jednoduchým spôsobom zapojíte medzi existujúci switch a patchpanel, ktorý už vedie k napájanému zariadeniu (IP kamera, IP telefón, bezdrôtové prvky, apod.) Použitie: Do horného radu RJ45 konektorov sa pripájajú ethernetové porty bez napájania (napr. switch). Do spodného radu RJ45 konektorov sa pripájajú zariadenia využívajúce napájanie po ethernetovom kábli. Na napájanie sa využívajú dva nepoužité páry ethernetového kábla: - napájacie páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhranie: 24x RJ45 konektor na pripojenie do LAN (Data) 24x RJ45 konektor na zlúčený výstup (Data+Napájanie) Funkcie a parametre: • tienené prevedenie • napájací rozsah 12-57V • maximálna hodnota príkonu na jeden port 1000mA • uzemňovací prvok vyvedený vo svorkovnici na pripojenie napájacieho zdroja • vratná poistka proti kolísaniu prúdu (OCP ochrana 1000mA+/-10%) na každom porte • LED kontrolka na vizuálne monitorovanie správnosti zapojenia polarít: - zelená indikácia: 4/5 (V+),7/8 (V-) - červená indikácia: 4/5 (V-),7/8 (V+) • dva paralelné vstupy na pripojenie externého napájacieho prvku prostredníctvom: - štandardnej zdierky 2.1mm (zdroj s príkonom max. 8A) - svorkovnice (zdroj s príkonom až 16A) Voľba napájacieho zdroja Napájací zdroj nie je súčasťou dodávky, voľbu a výkonové parametre zdroja je potrebné optimalizovať podľa príslušných odberov napájaných prvkov a ich konfigurácie. Odporúčaný min. príkon zdroja je 15W na pár RJ45 konektorov (24 x 15W = 360W na napájanie všetkých 24 portov PoE panelu). Maximálne povolené hodnoty príkonu na vstupe do PoE panelu: 24V: 576 W (24A) 48V: 1 152 W (24A) Technické špecifikácie: Maximálne povolené vstupné hodnoty: jack 57V/8A, svorkovnica 57V/16A Výstup na portoch: podľa typu a výkonu pripojeného externého napájacieho adaptéra Dátové páry: 1/2 & 3/6 Napájacie páry: 4/5 (+) & 7/8 (-) OCP ochrana: vratná poistka na každom porte (1000mA, +15%/-10%) Data in konektor: na pripojenie PC/HUB/Switch Hmotnosť: 0.67kg Rozmery: 482.6mm x 44.3mm x 25mm LAN: 10/100Mbps Normy ethernet: TIA/EIA 568 Cat5E, Cat6E Konektory: RJ-45 Vstup napájania: 2x (1. zdierka pre štandardný 2.1mm jack, 2. svorkovnica) Prevádzková teplota: 0~+40°C Skladovacia teplota: -40~+70°C Prevádzková vlhkosť: 10%~80% RH Skladovacia vlhkosť: 5%~90% RH Certifikácia: CE Zhoda podľa: LVD Directive 2006/95/EC, EN60950-1:2006+A1:2010+A11:2009+A12:2011 Číslo certifikátu: Certificate No. YRT201509226C
