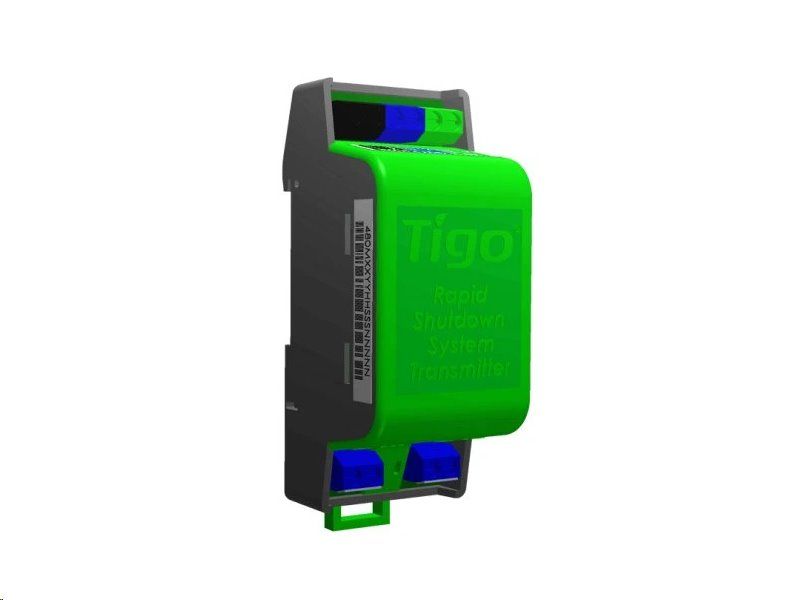

Prenosný vysielací systém Tigo Rapid Shutdown System (RSS)

Vysielač Tigo Rapid Shutdown System (RSS) - spoľahlivé a bezpečné riešenie pre fotovoltiku

Vysielač Tigo Rapid Shutdown System (RSS) je kľúčovou súčasťou moderných FV systémov, ktorá zabezpečuje rýchle vypnutie na úrovni modulu v súlade s prísnymi bezpečnostnými normami.

V spojení s jednotkami Tigo TS4-A-F/2F MLPE poskytuje maximálnu ochranu pri inštalácii, údržbe aj v núdzových situáciách.


Kľúčové vlastnosti vysielača Tigo RSS


• Rýchle vypnutie na úrovni modulu – spĺňa NEC 690.12 (2017, 2020, 2023)

• Automatické aj manuálne vypnutie pre maximálnu bezpečnosť

• Komunikácia PLC – prenos signálu priamo cez vodiče FV stringov

• Technológia Pure Signal – synchronizácia viacerých vysielačov bez rušenia

• Podpora až 10 stringov na jedno jadro (max. 30 panelov na string)

• Vysoká kompatibilita – funguje s väčšinou meničov na trhu

• Jednoduchá a rýchla inštalácia vďaka dvojfarebnému jadru a kompaktným rozmerom

• Nízka spotreba energie – priemerný príkon iba 0,85 W

• Odolné prevedenie – krytie IP68, rozsah prevádzkových teplôt -40 až +85 °C

• Ekonomické riešenie – znižuje náklady na inštaláciu aj prevádzku


Maximálna bezpečnosť podľa noriem NEC


Vysielač Tigo RSS plne spĺňa požiadavky noriem NEC 690.12 (2017, 2020, 2023), čo zaručuje najvyššiu úroveň bezpečnosti pri prevádzke fotovoltických inštalácií. Vďaka možnosti automatického aj manuálneho vypnutia dokáže v prípade núdze okamžite odpojiť panely a chrániť tak inštaláciu aj osoby v jej okolí.


Pokročilá technológia Pure Signal


Unikátna technológia Pure Signal synchronizuje keep-alive signál medzi viacerými vysielačmi a minimalizuje tak riziko rušenia. Vďaka tomu možno vysielač Tigo RSS bez problémov škálovať od malých rezidenčných projektov až po rozsiahle priemyselné inštalácie.


Efektívna komunikácia a jednoduchá integrácia


Zariadenie využíva komunikáciu PLC (Power Line Communication), ktorá posiela signály priamo cez vodiče FV reťazcov. Vďaka možnosti pripojenia až 10 stringov na jedno jadro dokáže vysielač obslúžiť aj rozsiahle inštalácie s vysokým výkonom. Dvojfarebné jadro zabezpečuje správnu polaritu a zjednodušuje inštaláciu.


Nižšie náklady a rýchla montáž


Okrem bezpečnosti prináša Tigo RSS aj ekonomické výhody. Vďaka jednoduchej a rýchlej inštalácii sa znižujú montážne časy a tým aj celkové náklady systému. Kompatibilita s väčšinou bežne dostupných meničov zaručuje univerzálne využitie bez nutnosti špeciálnych úprav.


Technické špecifikácie vysielača Tigo RSS


• Vstupné napätie vysielača: 12 V DC ±2 % – napájanie s presnou stabilitou.

• Vstupný prúd vysielača: 1 A – nízka spotreba pri prevádzke.

• Príkon (max./priemerný): 5,5 W / 0,85 W – energeticky úsporná prevádzka.

• Pohotovostný režim: 0,06 W – minimálny odber pri nečinnosti.

• Max. počet stringov na jadro: 10 – možnosť obsluhy viacerých reťazcov FV panelov.

• Maximálna dĺžka kábla k poslednému vysielaču: 30 m – flexibilita pri inštalácii.

• Jadro vodiča: 18 AWG, dĺžka 500 mm – robustné a spoľahlivé prevedenie.

• Max. prúd na jedno jadro: 160 A – vysoká prúdová kapacita.

• Max. napätie na reťazci: 1500 V DC – vhodné aj pre výkonné FV systémy.

• Max. počet FV modulov na string: 30 – univerzálne riešenie aj pre veľké inštalácie.

• Prevádzková teplota: -40 až +85 °C – spoľahlivá prevádzka v extrémnych podmienkach.

• Teplota krytu: -20 až +50 °C – zaručená odolnosť v bežných podmienkach.

• Krytie: IP68, NEMA 3R – odolnosť proti prachu, vode a vonkajšiemu prostrediu.

• Rozmery krytu (V/Š/H): 270 × 170 × 110 mm – kompaktné prevedenie pre jednoduchú inštaláciu.

Súčasťou balenia


• 2× PLC cievka

• 1× RSS vysielač

• 1× DIN lišta

⚠️ Súčasťou balenia nie je 12V zdroj pre napájanie vysielača.

FAQ – Časté otázky k vysielaču Tigo RSS


1. Na čo slúži vysielač Tigo RSS?
Slúži na vysielanie tzv. keep-alive signálu do jednotiek Tigo TS4-A-F/2F MLPE, aby umožnil rýchle vypnutie FV panelov v súlade s bezpečnostnými normami.

2. Je kompatibilný s mojím meničom?
Áno, vysielač Tigo RSS je kompatibilný s väčšinou bežne dostupných meničov na trhu bez nutnosti špeciálnych úprav.

3. Koľko stringov zvládne jeden vysielač obslúžiť?
Jedno jadro obslúži až 10 stringov s maximálne 30 panelmi na string.

4. Dá sa použiť viac vysielačov v jednej inštalácii?
Áno, vďaka technológii Pure Signal je možné prepojiť viac vysielačov do jednej série a synchronizovať ich signál až do vzdialenosti 30 metrov.

5. Aká je spotreba energie?
Vysielač je veľmi úsporný – priemerná spotreba je iba 0,85 W, v pohotovostnom režime dokonca len 0,06 W.

6. Aká je odolnosť proti poveternostným vplyvom?
Zariadenie má krytie IP68, takže je odolné proti prachu, vlhkosti a vode, a možno ho bezpečne inštalovať aj vo vonkajších podmienkach.


Dôležitá poznámka k reklamáciám


V prípade fotovoltických produktov je často potrebné reklamáciu konzultovať priamo s výrobcom Tigo Energy. Na začatie procesu je potrebné vytvoriť Ticket na ich oficiálnych stránkach, kde prebehne vzdialená diagnostika:

👉 https://support.tigoenergy.com/hc/en-us/requests/new
