Prepätová ochrana VCX T2-DC trieda T2 (C) 3P 1500V

Prepäťová ochrana VCX T2-DC trieda T2 (C) 3P 1500V

Maximálna ochrana proti prepätiu pre fotovoltaické systémy

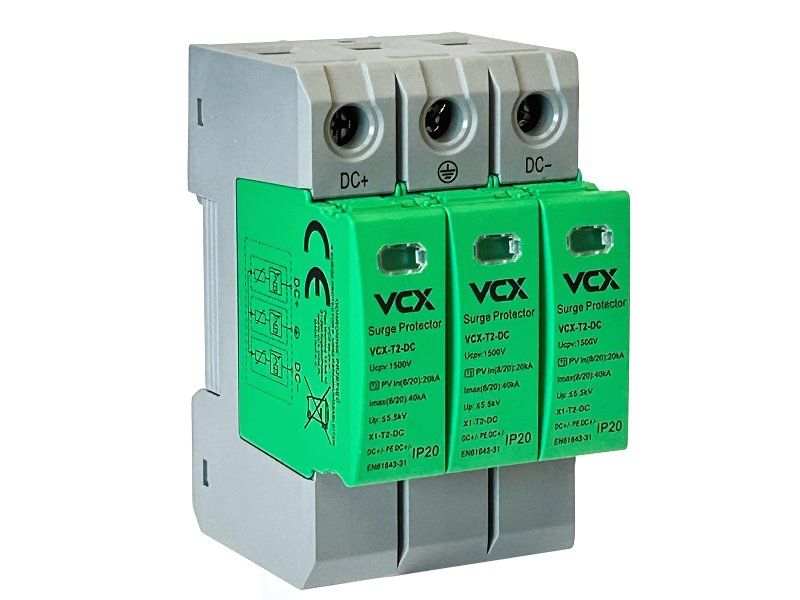

Technicky vyspelá prepäťová ochrana (zvodič prepätia) VCX T2-DC trieda T2 (C) 3P 1500V ponúka špičkovú ochranu pred škodlivými prepätiami, ktoré môžu vzniknúť v dôsledku úderov bleskov alebo iných prechodných javov v elektrickej sieti. Vďaka pokročilej technológii a kvalitným komponentom chráni váš fotovoltaický systém pred nebezpečnými výkyvmi napätia, čím zaisťuje jeho dlhú životnosť a spoľahlivú prevádzku.

Ideálne pre fotovoltaické systémy s vysokým napätím


Vďaka zvýšenému pracovnému napätiu Ucpv až 1500 V DC je táto prepäťová ochrana ideálna pre moderné fotovoltaické inštalácie s vyššími nárokmi na napätie. Ochrana proti prepätiu triedy T2 (C) zaistí, že váš systém bude odolný voči všetkým nepredvídateľným udalostiam, ktoré by mohli ohroziť jeho funkčnosť.


Najlepší výkon vďaka vysoko kvalitnému varistoru


Táto prepäťová ochrana je vybavená špeciálnym varistorom s vysokým prietokom, ktorý poskytuje vynikajúcu ochranu proti prepätiu. Oproti konkurenčným produktom, ktoré často využívajú viac varistorov na dosiahnutie rovnakej úrovne ochrany, VCX T2-DC používa iba jeden vysoko výkonný varistor, čo zaisťuje vyššiu spoľahlivosť a dlhšiu životnosť.


Kompaktný dizajn šetrí miesto


S celkovou šírkou iba 54 mm (3P) je VCX T2-DC mimoriadne kompaktný a ľahko sa zmestí do rozvodných skríň alebo iných obmedzených priestorov. Jeho nehorľavé puzdro a zosilnené vnútorné kontakty navyše prispievajú k bezpečnej prevádzke, a to aj v náročných podmienkach.


Jednoduchá vizuálna kontrola stavu ochrany


Pre jednoduchú údržbu a kontrolu je VCX T2-DC vybavená vizuálnym indikátorom prevádzky, ktorý signalizuje stav ochrany: zelená farba znamená, že systém je chránený, zatiaľ čo červená indikuje, že je potrebná výmena alebo servis. To výrazne uľahčuje monitorovanie a zaisťuje rýchle reakcie v prípade potreby.



Technické špecifikácie:


• Trieda ochrany: T2 (C)
• Typ ochrany: Varistorová
• Maximálne pripojenie: 35 mm²
• Maximálne pracovné napätie: Ucpv 1500 V DC
• Skúšobný prúd: In(8/20) 20 kA
• Maximálny prúd: Imax(8/20) 40 kA
• Úroveň ochrany proti napätiu: Up <5,5 kV
• Prevádzková teplota: -30°C až +50°C
• Skladovacia teplota: -30°C až +70°C
• Trieda krytia: IP20 – chráni pred vniknutím prstov alebo podobných predmetov.
• Odolnosť proti skratu (ISCPV): Navrhnuté pre dlhodobú a spoľahlivú prevádzku v náročných podmienkach.
• V súlade s normou EN 61643-31: Vzťahuje sa na ochranu proti prepätiu a popisuje požiadavky na zariadenia na ochranu pred prepätím (SPD) v fotovoltaických systémoch. Poskytuje vysokú úroveň bezpečnosti a spoľahlivosti.

Triedy prepäťových ochrán (SPD – Surge Protective Devices)


Rozdeľujú sa podľa toho, aký typ prepätia dokážu zvládnuť a kde v elektroinštalácii sa používajú. V rámci ochrany pred prepätím existujú tri hlavné triedy:


Trieda I (T1) – Hromozvodná ochrana


• Použitie: Ochrana pred priamym úderom blesku a jeho následnými účinkami.
• Typ prepätia: Zvláda najvyššie energetické impulzy.
• Miesto inštalácie: Zvyčajne na vstupe do objektu, často na hlavnom rozvádzači v blízkosti hlavného prívodu elektriny.
• Pracovná charakteristika: Ochrana proti priamym úderom blesku s prúdmi až do hodnôt 100 kA. Trieda I používa varistory alebo iskriská, ktoré dokážu zvládnuť vysoké prúdy z bleskového výboja (10/350 µs).



Trieda II (T2) – Ochrana proti prepätiu v rozvode


• Použitie: Ochrana pred prepätím vyvolaným nepriamymi údermi blesku alebo spínacími operáciami v sieti.
• Typ prepätia: Stredná úroveň ochrany.
• Miesto inštalácie: Vnútorné rozvodné skrine alebo rozvádzače v objektoch, kde už bola použitá ochrana triedy I.
• Pracovná charakteristika: Zaisťuje ochranu proti prepätiu do hodnôt do 40 kA (8/20 µs). Ochrana v tejto triede chráni spotrebiče a zariadenia vnútri objektu pred bežnými prepäťovými javmi v sieti.


Trieda III (T3) – Ochrana citlivých zariadení


• Použitie: Ochrana pred menším prepätím, ktoré by mohlo poškodiť citlivé elektronické zariadenie, ako sú počítače, televízory, routery a pod.
• Typ prepätia: Najnižšia úroveň ochrany, zameraná na nízke prepätie.
• Miesto inštalácie: Priamo u koncových zariadení, blízko zásuviek alebo v zariadeniach, ktoré sú pripojené na napájaciu sieť.
• Pracovná charakteristika: Typicky sa používa spolu s triedami I a II. Ochrana triedy III zvládne prepätie do hodnôt do 10 kA (8/20 µs) a poskytuje veľmi citlivú ochranu elektroniky.


Kombinácia tried ochrany


Často sa používa kombinácia triedy I a triedy II (označené ako T1+T2 alebo B+C) na zabezpečenie komplexnej ochrany proti širokej škále prepäťových javov v elektroinštalácii. Táto kombinovaná ochrana je ideálna v systémoch, ako sú fotovoltaické inštalácie, kde je potrebné chrániť ako pred údermi blesku, tak aj pred bežným prepätím.

Zhrnutie:

• Trieda I (T1): Ochrana pred priamymi údermi blesku.
• Trieda II (T2): Ochrana pred bežným prepätím v rozvodnej sieti.
• Trieda III (T3): Ochrana citlivých zariadení pred nízkym prepätím.


Tieto triedy sú dôležité na zabezpečenie správnej ochrany budov a zariadení proti prepätiu, a preto je často dôležité kombinovať jednotlivé triedy na rôznych miestach elektroinštalácie.


Prepätie - delenie

Prepätie je prechodné zvýšenie napätia v elektrickej sieti, ktoré môže poškodiť elektrické a elektronické zariadenie. Prepätie sa delí podľa pôvodu na dve hlavné kategórie: atmosférické prepätie a spínacie prepätie. Každý z týchto typov prepätia má iné charakteristiky a príčiny, a preto vyžaduje odlišné spôsoby ochrany.


1. Atmosférické prepätie


Tento typ prepätia je spôsobený prírodnými javmi, najmä búrkami. Delí sa ďalej na dve podkategórie:

• Priamy úder blesku:

  • Nastáva, keď blesk udrie priamo do elektrickej inštalácie, hromozvodu alebo blízkej oblasti objektu. Priamy úder blesku môže viesť k extrémne vysokým prepätiam, ktoré môžu ľahko poškodiť zariadenie.
  • Výboj blesku môže mať prúd až do 200 kA, čo znamená obrovskú energiu, ktorá sa šíri po celej elektroinštalácii.
  • Na ochranu pred priamym úderom sa používajú prepäťové ochrany triedy I (T1), ktoré zvládajú veľmi vysoké prúdy a energiu.

• Nepriamy úder blesku:

  • Vzniká, keď blesk udrie v blízkosti elektrickej siete alebo vedenia. Aj keď blesk neudrie priamo do objektu, môže spôsobiť prepätie šíriace sa elektrickým vedením.
  • Toto prepätie je menšie ako priamy úder blesku, ale stále môže poškodiť citlivé elektronické zariadenie.
  • Na ochranu pred nepriamym úderom blesku sa používajú prepäťové ochrany triedy II (T2).


2. Spínacie prepätie


Tento typ prepätia je spôsobený činnosťou elektrických zariadení alebo spínacími operáciami v sieti. Spínacie prepätie vzniká náhlym vypnutím alebo zapnutím veľkých záťaží, ako sú transformátory, motory, klimatizačné jednotky alebo veľké priemyselné stroje.

• Príčiny:
  • Vypínanie alebo zapínanie veľkých indukčných alebo kapacitných záťaží.
  • Krátkodobé výpadky prúdu.
  • Problémy v rozvodnej sieti (napríklad skrat alebo porucha v elektrárni).
• Charakteristika:
  • Spínacie prepätie zvyčajne netrvá dlho, ale môže dosiahnuť vysoké napäťové hodnoty, ktoré môžu poškodiť elektroniku, najmä citlivé zariadenia.
  • Spínacie prepätie je menej nebezpečné ako atmosférické prepätie, ale je častejšie.
  • Pre ochranu proti spínacím prepätiam sa používajú prepäťové ochrany triedy II (T2) a triedy III (T3) pre ochranu citlivých zariadení.


Ďalšie delenie prepätia podľa trvania:


• Krátkodobé prepätie (prechodné):
  • Trvá len niekoľko mikrosekúnd alebo milisekúnd.
  • Typickým príkladom sú atmosférické javy, ako je úder blesku, alebo spínacie prepätie spôsobené prechodným vypnutím/zapnutím zariadenia.
• Dlhodobé prepätie (trvalé):
  • Pretrváva dlhší čas (sekundy až minúty).
  • Zvyčajne spôsobené poruchou v napájacej sieti alebo zlým zapojením, napríklad prerušením neutrálneho vodiča.


Zhrnutie:

• Atmosférické prepätie je spôsobené bleskami a je rozdelené na priame a nepriame údery blesku.
• Spínacie prepätie vzniká v dôsledku činnosti elektrických zariadení a spínacích operácií.
• Prepätie môže byť krátkodobé (prechodné) alebo dlhodobé (trvalé).
