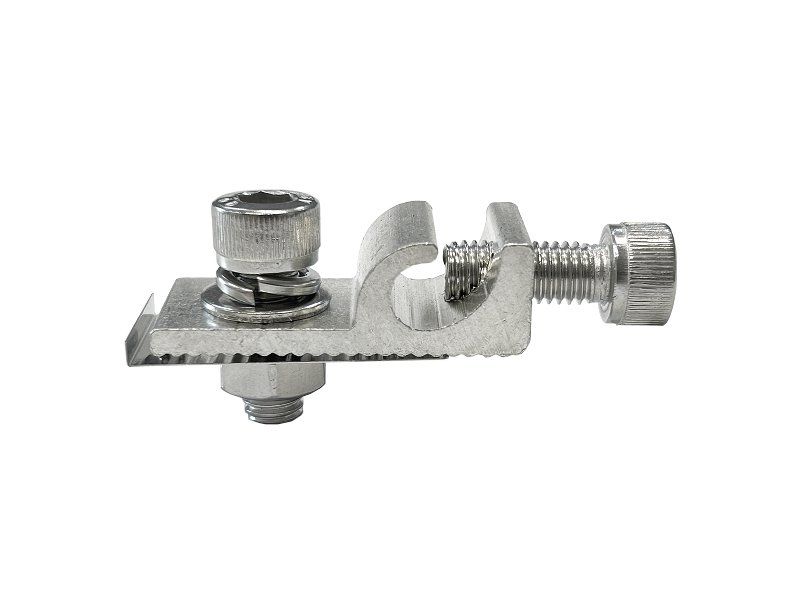

Príchytka na zemný kábel na hliníkový profil (zemná svorka)

Zemnící svorka pro hliníkové profily solárních konstrukcí (Příchyt pro zemnící kabel)


Kvalitní hliníková sada určená pro bezpečné uzemnění solární konstrukce a spolehlivé upevnění zemnícího kabelu. Díky preciznímu zpracování a použití prémiových materiálů zajišťuje dokonalé vodivé propojení solárních panelů a nosných konstrukcí s uzemňovací soustavou. Uchycení svorky se provádí jednoduše přímo do hliníkového profilu.



5 hlavních výhod zemnící svorky


• Extrémní materiálová odolnost: Kombinace pevnostního hliníku 6005-T5 s hlubokým eloxováním (vrstva nad 10 µm) a spojovacích prvků z nerezové oceli A2 eliminuje riziko koroze a garantuje maximální životnost v jakýchkoliv venkovních podmínkách.

• Automatické prokousnutí eloxu (bez broušení): Dodávaná nerezová podložka je vybavena ostrými břity, které při dotažení šroubu automaticky proříznou nevodivou ochrannou vrstvu profilu a vytvoří dokonalý elektrický spoj.

• Univerzální kapacita pro vodiče: Lůžko svorky bezpečně pojme kabely s vnějším průměrem až 8 mm, což poskytuje plnou kompatibilitu s běžnými slaněnými vodiči (v průřezech 16 mm² až 35 mm²) i plnou 8mm zemnící kulatinou.

• Rychlá průběžná montáž (smyčkování): Díky otevřenému tvaru lze flexibilní slaněný vodič do svorky vložit jednoduše shora. Kabel tak není nutné v místě spoje přerušovat, což radikálně zrychluje propojování velkých solárních polí.

• Certifikovaná bezpečnost: Produkt splňuje nejvyšší mezinárodní standardy (ISO, CE, SGS) pro spolehlivé ochranné pospojování FVE konstrukcí, zajišťuje trvale nízký přechodový odpor a chrání systém před nebezpečným přepětím.

Spolehlivé a odolné uzemnění pro váš solární systém

Příchyt je navržen tak, aby zajistil efektivní a bezpečné uzemnění za všech podmínek. Využívá vysoce kvalitní hliník 6005-T5 s povrchovou úpravou eloxováním (vrstva nad 10 µm). Tato kombinace nabízí extrémní odolnost proti korozi a dlouhou životnost, což je klíčové pro bezproblémový provoz solárního systému i v náročných povětrnostních podmínkách.

Přesná kompatibilita kabelů (Průřez vs. Průměr)

Na rozdíl od běžných popisků jasně deklarujeme reálné montážní kapacity svorky. Lůžko svorky pojme vodiče do vnějšího průměru 8 mm, což v praxi elektroinstalací znamená podporu pro následující typy kabelů:

• Slaněné vodiče (např. flexibilní kabely H07V-K - žlutozelené):

  • 16 mm² (průměr jádra cca 5,1 mm) – Zcela bezproblémová a v praxi nejčastější instalace.

  • 25 mm² (průměr jádra cca 6,3 mm) – Ideální poměr výplně lůžka pro robustní spoje.

  • 35 mm² (průměr jádra cca 7,5 mm) – Praktické maximum pro tento typ svorky. Vodič poskytuje masivní styčnou plochu.

• Plné vodiče (zemnící dráty / kulatiny):

  • Kulatina 8 mm (např. AlMgSi nebo FeZn) – Svorka je rozměrově dimenzována i pro standardní 8mm drát. (Poznámka k montáži: Vzhledem k hornímu vstupnímu prolisu o šířce 7 mm je nutné plnou 8mm kulatinu do svorky nasunout axiálně z boku, nikoliv zamačkávat shora).

Vysoká bezpečnost a mezinárodní certifikace

Na rozdíl od neověřených příchytů na trhu tento produkt splňuje přísné mezinárodní normy a je certifikován podle ISO, CE, SGS, AS/NZS, JIS a ASCE7-10. Sada poskytuje naprostou jistotu, že váš fotovoltaický systém bude bezpečně uzemněn, čímž se minimalizuje riziko problémů spojených s přepětím, dotykovým napětím nebo účinky bleskových proudů. Součástí sady je speciální uzemňovací (prokousávací) podložka, která spolehlivě naruší eloxovanou vrstvu profilu a zajistí perfektní vodivý spoj.


Technické specifikace


• Průměr lůžka pro kabel: Do 8 mm

• Doporučený průřez vodiče (slaněný): 16 mm² až 35 mm²

• Podpora plného drátu: Ano, do průměru 8 mm (nutné boční nasunutí)

• Rozměry (D × Š × V): 44 mm × 20 mm × 14 mm

• Hmotnost: 46 g

• Materiál svorky: Extrudovaný hliník 6005-T5

• Povrchová úprava: Eloxování (nad 10 µm)

• Materiál podložky a spojovacího materiálu: Nerezová ocel A2 (zabraňuje vzniku galvanického článku)

• Fixační prvek: Imbusový šroub M8x20

• Certifikace: ISO / CE / SGS / AS/NZS / JIS / ASCE7-10

• Obsah sady: 1x uzemňovací svorka, 2x imbusový šroub M8x20, 1x uzemňovací podložka, 1x pérová podložka, 1x šestihranná matice M8


Vlastnosti materiálu: Hliník 6005-T5


Tato prémiová slitina kombinuje výborné mechanické vlastnosti a maximální spolehlivost pro stavební a solární konstrukce:

• Vysoká pevnost: Zvládá vysoké mechanické namáhání a tlak bez rizika deformace (klíčové při pevném dotahování M8 šroubů).

• Odolnost vůči korozi: Přirozená rezistence vůči vlhkosti je umocněna silnou vrstvou eloxování, chránící materiál před oxidací.

• Vysoká tepelná vodivost: Efektivně odvádí teplo, čímž snižuje tepelné namáhání spoje při extrémních letních teplotách na střeše.


FAQ - často kladené otázky


1. Jaký je nejlepší typ kabelu pro tuto svorku?

Nejčastěji a nejlépe se pracuje se slaněným (ohebným) měděným kabelem typu H07V-K (žlutozelený) o průřezu 16 mm² nebo 25 mm². Tyto kabely se do svorky snadno vkládají a po dotažení šroubu se dokonale přizpůsobí tvaru lůžka, čímž vznikne pevný a bezpečný spoj.

2. Mohu do svorky zapojit i tvrdý zemnící drát (např. 8mm hliníkovou kulatinu AlMgSi)?

Ano, lůžko má průměr přesně 8 mm, takže je pro tuto kulatinu dimenzováno. Je však nutné pamatovat na to, že horní mezera svorky má 7 mm. Tvrdý drát proto nelze do svorky vmáčknout shora, ale musíte jej při montáži prostrčit z boku (axiálně), a teprve poté svorku finálně dotáhnout.

3. Jak je zajištěno vodivé propojení s hliníkovým profilem, když je povrch profilu eloxovaný (nepovodivý)?

Klíčovým prvkem sady je nerezová uzemňovací podložka s ostrými výstupky. Při utahování šroubu M8 tyto výstupky mechanicky "prokousnou" nevodivou eloxovanou vrstvu jak na samotné svorce, tak na nosném profilu. Tím dojde k dokonalému a trvalému kovovému spojení.

4. Nehrozí při styku hliníku a měděného kabelu koroze (galvanický článek)?

Riziko vzniku galvanického článku je u kvalitních spojů minimalizováno právě díky použití mezivrstev a odolné nerezové oceli A2, ze které je vyroben veškerý spojovací materiál svorky. Pro absolutní jistotu u venkovních spojů hliník-měď na exponovaných místech doporučujeme (jako u všech elektroinstalací tohoto typu) použití kontaktní vazelíny pro hliníkové vodiče, která zamezí přístupu vzdušné vlhkosti.

5. Jak je ošetřeno riziko vzniku galvanického článku při přímém styku měděného vodiče a hliníkové svorky?

Přestože je spojovací materiál svorky z nerezové oceli (A2), samotné lůžko je vyrobeno z hliníku. Při použití standardního holého měděného vodiče (např. slaněný H07V-K) vzniká mezi kovy rozdíl elektrochemických potenciálů. Pro zamezení oxidace a zajištění dlouhodobě nízkého přechodového odporu ve venkovním prostředí striktně doporučujeme použití kontaktní vodivé pasty (např. Alu-Plus). Pasta naruší mikroskopické oxidy, vyplní dutiny spoje a spoj hermeticky uzavře proti přístupu vzdušné vlhkosti. Alternativním řešením je použití pocínovaného měděného vodiče.

6. Solární profily jsou často eloxované (nevodivé). Jak svorka zajišťuje vyhovující přechodový odpor bez nutnosti mechanického obrušování povrchu profilu?

Klíčovým prvkem sady je nerezová uzemňovací „prokousávací“ podložka s ostrými břity. Při dotažení šroubu tyto břity mechanicky penetrují eloxovanou vrstvu (>10 µm) nosného profilu. Tím se vytvoří plynotěsný spoj, který spolehlivě splňuje požadavky na minimální přechodový odpor nezbytný pro ochranné pospojování a svedení potenciálního bleskového proudu.

7. Jaký je doporučený utahovací moment pro imbusový šroub M8x20?

Pro dosažení optimálního vodivého spoje a dostatečného proražení eloxu podložkou je doporučený utahovací moment v rozmezí 12–15 Nm. Nedoporučujeme tuto hodnotu výrazně překračovat, aby nedošlo ke stržení závitu v hliníkovém lůžku nebo k neúměrné mechanické deformaci (přestřižení) jednotlivých pramenů slaněného vodiče.

8. Umožňuje svorka průběžnou montáž (tzv. smyčkování) uzemňovacího kabelu?

Ano, svorka je pro tuto metodu ideální. Vodič (např. 16 mm²) není nutné u každé svorky přerušovat. Stačí v místě spoje odstranit izolaci a průběžný vodič vložit shora přes 7mm štěrbinu do lůžka svorky. Tento postup zásadně zrychluje montáž fotovoltaických polí a snižuje počet rizikových spojů. Upozornění: Plnou 8mm kulatinu nelze vložit shora, je nutné ji skrze svorky axiálně protahovat.

9. Lze tuto svorku použít pro přímé napojení FVE konstrukce na jímací soustavu bleskosvodu (LPS)?

Svorka je primárně koncipována pro funkční vyrovnání potenciálů (pospojování) solárních konstrukcí. Pokud však projekt ochrany před bleskem (z důvodu nedodržení dostatečné oddělovací vzdálenosti „s“) vyžaduje tvrdé spojení konstrukce přímo s vnějším systémem ochrany před bleskem (LPS), je svorka díky kapacitě pro plný 8mm drát (průřez cca 50 mm²) schopna tento přechod bleskového proudu mechanicky i elektricky zvládnout. Rozhodnutí o tomto zapojení však musí vždy vycházet z projektu rázové odolnosti.

10. Je použitý materiál vhodný i pro agresivní prostředí (např. zemědělské objekty)?

Kombinace extrudovaného hliníku 6005-T5 chráněného hlubokým eloxováním a spojovacího materiálu z oceli třídy A2 (AISI 304) zaručuje vynikající odolnost v běžných rezidenčních i průmyslových oblastech. Pokud se však instalace provádí v extrémně agresivním prostředí s trvalým výskytem čpavku (např. velké zemědělské chovy) nebo s vysokou salinitou, měl by projektant posoudit nutnost použití komponent ze speciální kyselinovzdorné nerezové oceli A4 (AISI 316).

11. Kdo je oprávněn provádět zapojení uzemnění FVE konstrukcí?

Návrh, instalaci a zapojení ochranného pospojování nebo uzemňovací soustavy fotovoltaické elektrárny smí provádět pouze osoba s odpovídající odbornou způsobilostí v elektrotechnice dle zákona č. 250/2021 Sb. (který v plném rozsahu nahrazuje dřívější vyhlášku 50/1978 Sb.). Správnost provedení spojů a hodnoty přechodových odporů musí být potvrzeny výchozí revizí elektrického zařízení.

12. Do jakých montážních lišt lze tuto svorku připevnit?

Konstrukce příchytky spoléhá na univerzální metrický závit. K profilu se upíná pomocí dodávaného imbusového šroubu M8. Je tak plně kompatibilní s drtivou většinou standardních solárních hliníkových profilů na trhu (např. 40x40), které využívají drážku pro T-matici (kluznou matici s kuličkou) závitu M8 nebo pro standardní čtyřhrannou matici do profilu. Matici pro daný typ drážky je nutné dokoupit dle specifikace vašeho nosného profilu.
