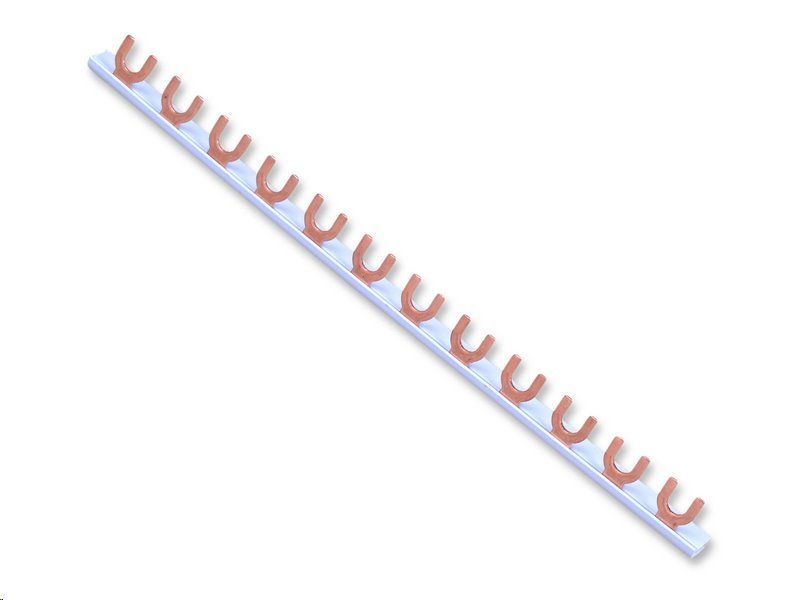

Propojovacia lišta VCX-63A 1F 12x1M

Prepojovacia lišta VCX-63A 1F 12x1M

Kvalitná hrebeňová/vidlicová prepojovacia lišta na fázové prepojenie jednofázových ističov, prúdových chráničov a modulových vypínačov, ktorých môže byť 3 pri dĺžke prepojovacej lišty 22 cm. Ponúka jednoduchú inštaláciu a je určená pre 12 modulárnych jednotiek.

Prepojí až 12 jednofázových modulových prístrojov. Samotné prepojenie jednotlivých prístrojov pomocou lišty VCX je veľmi jednoduché. Pripojenie vykonáte pomocou vodičov o priereze 10 mm². Lišta je bez koncových krytov a dá sa ľahko skrátiť.

Oproti klasickej inštalácii pomocou káblových mostov má použitie prepojovacej lišty hneď niekoľko výhod, vďaka ktorým ušetríte čas: spoľahlivé priradenie fáz, väčšia prehľadnosť vo vnútri rozvádzača, jednoduchá a rýchla inštalácia.

Trojpólová prepojovacia lišta je konštruovaná pre maximálne prevádzkové napätie Ue 400V. Jej rozteč je 18 mm.

Technické špecifikácie

• Počet fáz: 1
• Počet pólov: 1
• Vhodné pre počet prístrojov: 3
• Rozteč: 18 mm
• Prierez: 10 mm2
• Dĺžka: 220 mm
• Počet modulárnych jednotiek: 12
• Dimenzovaný trvalý prúd Iu: 63 A
• Max. dimenzované prevádzkové napätie Ue: 400 V
• Typ elektrickej prípojky: Vidlica
• Izolované: Áno
• Vhodné pre prístroje s nulovým vodičom: Nie
• Vhodné pre prístroje s pomocným spínačom: Nie

Na čo slúži prepojovacia lišta?

Prepojovacia lišta, alebo hrebeňová lišta, je súčiastka, ktorá sa používa na umiestnenie modulov v rozvádzači. Lišta zabraňuje zamotávaniu vodičov. Odstraňuje tiež nutnosť ručného premostenia. Už nemusíte používať viac káblov a dutinkových svoriek. Stačí použiť lištu. Okrem tejto funkcie je elektrická lišta tiež montážnou lištou. Slúži na upevnenie všetkých elektrických zariadení v rozvádzači.

Ako vyzerá prepojovacia lišta?

Prepojovacia lišta je lišta s tenkými pripojovacími kontaktmi v hornej časti (najvýkonnejšie príslušenstvo môže mať až 12 kontaktov).

Inštalácia prepojovacej lišty v inštalácii

Inštalácia elektrického systému začína pripojením napájacieho kábla k prvému ističu na okraji. Všetky vypínače sa potom prepoja pomocou prepojovacej lišty. Tým sa napätie vo vodiči rozvedie do všetkých spínačov pripojených k zoznamu, čo následne umožní distribúciu elektriny.

Typy hrebeňových (prúdových) prepojovacích líšt VCX

Na prúdových lištách sú spínacie kontakty. Pripomínajú hrebeň, odtiaľ názov (hrebeňové lišty). Kontakty sú zvyčajne vyrobené z medi a majú dodatočnú izolačnú vrstvu. Vďaka tomu sú prepojovacie lišty tak rozšírené. Dajú sa použiť ako v domových elektroinštaláciách, tak aj pre zložité projekty v stavebníctve a priemysle.

Výrobca VCX má v ponuke jednoradé a viacradové hrebeňové prípojnice typu 3 63A. Sú vybavené rôznym počtom modulov. Sortiment zahŕňa rôzne modely (krátke, dlhé), takže sa dajú bezproblémovo prispôsobiť danej inštalácii.
