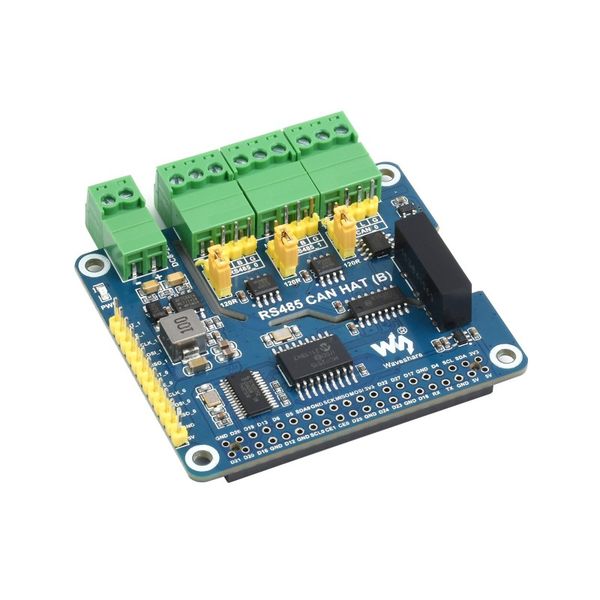

RASPBERRY Isolated RS485 CAN HAT (B) pre Raspberry

Tento izolovaný RS485 CAN HAT (B) je určený pre dosky Raspberry Pi a poskytuje možnosť pripojenia dvoch RS485 a jedného CAN kanála. S rôznymi sieťovými ochranami a robustným dizajnom je ideálny pre priemyselné aplikácie, ktoré vyžadujú stabilnú a izolovanú komunikáciu.

Hlavné vlastnosti:

Štandardný 40PIN GPIO konektor: Kompatibilný so všetkými doskami Raspberry Pi.

1-Ch CAN: Využíva radič MCP2515 a CAN transceiver na konverziu SPI na CAN.

2-Ch RS485: Používa kombináciu čipov SC16IS752 a SP3485 na konverziu SPI na RS485.

Pohonný obvod na doske: Podporuje široké napájacie napätie 8~28V a súčasne napája Raspberry Pi.

Izolácia napájania: Poskytuje stabilné izolované napätie, bez potreby dodatočného napájania pre izolované terminály.

Digitálna izolácia: Izoluje signál, zaručuje spoľahlivosť, odolnosť voči rušeniu a nízku spotrebu energie.

Ochranné obvody: Obsahuje TVS (Transient Voltage Suppressor) na potlačenie prepätia, taktiež resetovateľnú poistku a ochranné diódy na stabilizáciu výstupov.

Konfigurovateľný 120Ω terminálový odpor: Umožňuje jednoduché nastavenie prostredníctvom jumpera.

Jednoduché pripojenie: Dodáva sa s terminálmi a pinovými konektormi pre pohodlné pripojenie.

Rozšírené SPI ovládacie piny: Pre pripojenie k hostiteľským ovládacím doskám.

Špecifikácie:

Rozšírené rozhranie: 2-Ch RS485 + 1-Ch CAN

Komunikačné rozhranie: SPI

CAN Riadič: MCP2515

CAN Transceiver: SIT65HVD230DR/SN65HVD23D

Rýchlosť CAN: ≤1Mbps

UART Rozširujúci čip: SC16IS752

RS485 Transceiver: SP3485

Rýchlosť RS485: 300~921600 bps

Napájanie: Externý napájací terminál alebo Raspberry Pi

Rozsah externého napájania: DC 8~28V

Prevádzkové napätie: 3.3V

Rozmery: 65 × 56.5 mm

Čo môže tento produkt robiť?

Umožňuje izolovanú a stabilnú komunikáciu prostredníctvom RS485 a CAN pre váš Raspberry Pi. Je navrhnutý na priemyselné aplikácie, kde je potrebné zabezpečiť odolnosť proti preťaženiu a stabilitu signálu.
