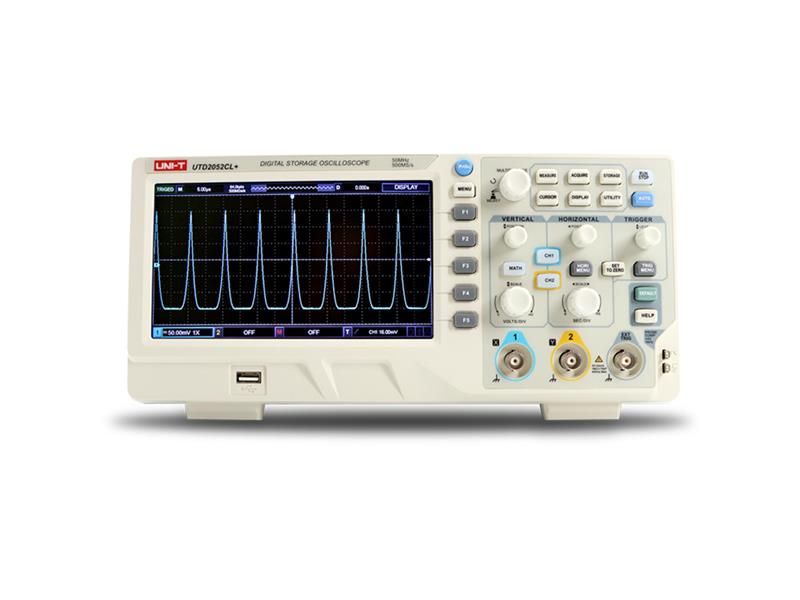

Osciloskop UNI-T UTD2102CL+

Osciloskop UNI-T UTD2102CL+

Osciloskop UTD2102CL+ je multifunkčný, vysoko výkonný stolný digitálny osciloskop zo série UTD2000CL+, ktorý je ľahko ovládateľný, s veľmi dobrými technickými špecifikáciami, s dvoma analógovými vstupnými kanálmi, ktorý ponúka šírku pásma 100 MHz so vzorkovaním 500MS/s. Je vybavený sedempalcovým farebným TFT displejom s rozlíšením 800 x 480 pixelov.

Osciloskop má internú pamäť s hĺbkou 64 kpts a rýchlosť zachytenia kriviek 5 000 wfms/s a umožňuje automatické meranie až 34 parametrov signálu a prácu s matematickými operáciami medzi signálmi.

Jednoduchý predný panel s jasne označenými funkciami pre základné operácie, mierka a umiestnenie jednotlivých kanálov umožňuje využitie návykov získaných pri používaní tradičných prístrojov, a preto možno osciloskop používať bez nutnosti sa čokoľvek zložito učiť, a je možné s ním pracovať po dlhú dobu bez únavy. Navyše možno stlačením tlačidla AUTO jednoducho prístroj nastaviť.

Osciloskop podporuje USB úložisko a vďaka funkcii USB OTG si môžete namerané hodnoty uložiť na USB flash disk. Tiež podporuje komunikáciu s PC pomocou funkcie Plug and play USB.

Možnosť stiahnutia softvéru pre prepojenie s PC a aktualizáciu firmvéru zo stránok výrobcu:
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL

• Šírka pásma: 100MHz
• Počet kanálov: 2
• Vstupná väzba: (1MOh±2%)//(18pF±3pF)
• Vstup kompenzovaného signálu: v rozsahu 3Vpp/1kHz
• Max. vstupné napätie: 400Vpk, prechodové max. 1000Vpk
• Vzorkovanie: 500MS/s
• Rozsah časovej základne: 2ns/div až 50s/div
• Doba nábehu: ≤ 3,5ns
• Vertikálna os: 1mV/div až 20V/div (1MOhm), každý kanál má samostatné vertikálne menu
• Vertikálne rozlíšenie: 8 bit
• Presnosť DC zosilnenia: ≤ ±3% v rozsahu 5mV až 20V/div a ≤ ±4% v rozsahu 1mV až 2mV/div
• Dĺžka uloženého záznamu: 2 x 512k vzorkovacích bodov
• Hĺbka pamäte: jeden kanál 64kpts, dva kanály 2 x 32kpts
• Spúšťanie: Edge, Pulse, Video, Slope, Alternating trigger
• Matematické operácie s priebehmi: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
• Automatické meranie parametrov signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
• Počet meraní: 5 súbežných meraní
• Štatistické meranie: priemer, Max, Min, štandardná odchýlka, počet meraní
• Frekvenčný čítač: 6 bitov
• Štandardné rozhranie: USB-Host, USB-Device, AUX (Trig Out, Pass/Fail)
• Softvérové tlačidlá v obrazovke
• Softvérová klávesnica na obrazovke pre pomenovanie ukladaných súborov
• Počet ukladaných súborov do pamäte osciloskopu/na USB flash: 20/200
• Uloženie aktuálnej obrazovky vo formáte BMP na USB flash
• Viacjazyčné menu (okrem iného anglicky, nemecky, francúzsky, portugalsky, španielsky, rusky)

TECHNICKÉ ŠPECIFIKÁCIE:

• Displej: TFT LCD, uhlopriečka 178mm (7 palcov), 800 x 480 pixelov x RGB, max. jas typicky 300nit
• Kalibračný interval: 1 rok
• Napájanie: 100V až 240V AC, 50/60Hz
• Spotreba: max. 100VA
• Pracovná teplota okolia: 0°C až +40°C
• Pracovná vlhkosť okolia: <35°C: ≤90%RH, 35°C až 40°C: ≤60%RH
• Pracovná nadmorská výška: max. 2000m
• Skladovacia teplota: -20°C až +60°C
• Rozmery (š x v x h): 306 x 138 x 124 mm
• Hmotnosť: Netto 2,5kg, Brutto 3kg

OBSAH BALENIA:

• Osciloskop UTD2102CL+
• 2 ks sonda 100MHz UT-P04 (s kompenzáciou a prepínateľným deličom 1x,10x)
• Oddeliteľný trojžilový napájací kábel
• Kábel USB UT-D14
• Rýchly návod na inštaláciu s odkazom na stránky výrobcu
• Návod na použitie
