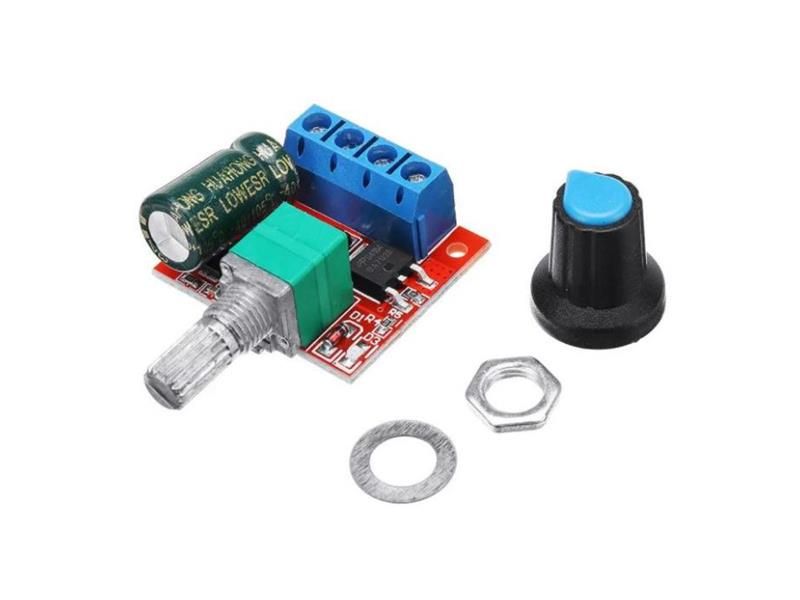

Regulátor otáčok PWM striedavých (DC) motorov 5-35 V do 5 A

Impulsní PWM regulátor pro DC motory nebo LED světla a pásky. Bez zpětné vazby pro kontrolu nastavených otáček.


Technické parametry:

- Napájecí napětí: DC 5–35V
- Max. výstupní výkon 90W
- Max. špičkovývýstupní proud: 5A
- Max. trvalý výstupní proud 2,6A
- Klidový proud 7uA
- Frekvence PWM 20kHz
- Rozsah regulace 1–100% změnou šířky pulsu
- Rozměry 30×24×14mm /13g

Zapojení:

M- Motor -
M+ Motor +
V+ Napájení +
V- Napájení -

Při zapojení nezáleží, jakým způsobem je stejnosměrný motor na svorky + a – připojen. Při případném opačném zapojení se motor začne otáčet na druhou stranu. Rychlost otáčení připojeného motoru se reguluje potenciometrem.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
