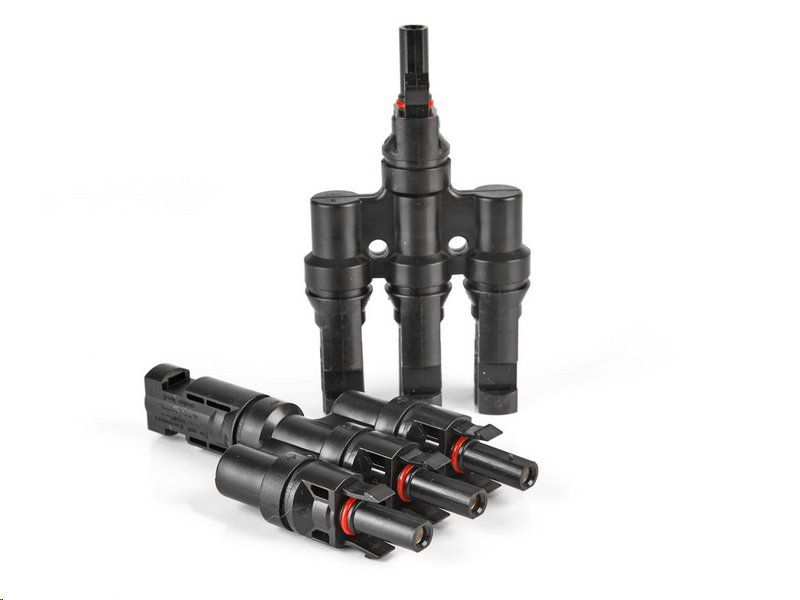

Konektor MC4 pro solární panely – rozbočovací 3:1 (pár, T4)


Spolehlivé a bezpečné propojení až tří solárních panelů nikdy nebylo jednodušší! Tento rozbočovací MC4 konektor typu T4 je ideální volbou pro všechny, kteří chtějí rozšířit svou solární sestavu bez zbytečných komplikací.

Umožňuje paralelní propojení tří fotovoltaických panelů do jednoho výstupu – a to rychle, pevně a s maximální odolností proti vodě, UV záření i mechanickému poškození.


Ideální řešení pro paralelní zapojení


Konektor slouží k paralelnímu propojení tří solárních panelů se stejným napětím, čímž se zvyšuje proud v systému bez změny napětí. Tato metoda zapojení je nezbytná zejména u off-grid ostrovních systémů, bateriových úložišť nebo při potřebě vyššího výkonu v daném napěťovém rozsahu.


Odolná konstrukce a jednoduchá instalace


Vysoce odolné plastové tělo zajišťuje dlouhou životnost i v extrémních klimatických podmínkách. Díky krytí IP67 jsou konektory chráněny proti vniknutí prachu a vody, což je zásadní při venkovních instalacích. Vnitřní gumové těsnící vložky garantují dokonalé utěsnění spojů, aniž by bylo nutné použít další ochranné prvky.


Vysoké elektrické parametry


Konektory jsou navrženy pro vysoké proudové zatížení až 32 A a napětí až 1000 V DC, což z nich činí ideální volbu i pro větší fotovoltaické systémy. Jejich univerzálnost umožňuje připojení vodičů o průřezu 2,5 až 6 mm², díky čemuž jsou plně kompatibilní s většinou běžných solárních kabelů.


Kompletní pár v balení


Součástí balení je jeden kompletní pár konektorů (samec + samice) – tedy vše, co potřebujete pro plnohodnotné propojení jak kladné, tak záporné větve. Zapojení je snadné a zvládne jej i méně zkušený uživatel – bez potřeby pájení nebo speciálního nářadí.


Technické specifikace


• Typ konektoru: MC4 (T4), rozbočovací 3:1 – jeden pár (samec + samice)

• Použití: Paralelní propojení 3 solárních panelů

• Max. proudové zatížení: 32 A
  Zvládne proud běžně generovaný solárními panely v paralelním zapojení

• Maximální pracovní napětí: 1000 V DC
  Vhodné pro běžné i výkonnější FV systémy

• Testovací napětí: 6000 V (50 Hz po dobu 1 minuty)
  Zajišťuje vysokou izolační bezpečnost

• Pro průřez vodičů: 2,5–6 mm²
  Flexibilní kompatibilita s různými typy solárních kabelů

• Stupeň krytí: IP67
  Plně odolné proti prachu a dočasnému ponoření do vody

• Teplotní rozsah: -40 °C až +90 °C
  Funguje spolehlivě v extrémních klimatických podmínkách

• Materiál těla: Vysoce pevnostní plast s UV odolností

• Těsnění: Gumové vložky proti vniknutí vody

• Balení: 1 pár (samec + samice)



Jak zapojit 3 solární panely paralelně?


Paralelní zapojení panelů znamená, že všechny kladné výstupy panelů spojíte dohromady a totéž uděláte i s negativními výstupy. Napětí zůstává stejné jako u jednoho panelu, ale zvyšuje se proud (A), což je ideální pro systémy s nízkonapěťovými bateriemi nebo regulátory.

Postup krok za krokem:

1. Připravte si rozbočovací konektor MC4 typu 3:1 – jeden pro kladné vodiče (samec), jeden pro záporné vodiče (samice).

2. Každý panel má dva výstupy – jeden kladný (MC4 samice) a jeden záporný (MC4 samec).

3. Spojte tři kladné výstupy panelů do jednoho rozbočovače (3×MC4 samice na 1×MC4 samec).

4. Totéž proveďte s třemi zápornými výstupy pomocí druhého rozbočovače (3×MC4 samec na 1×MC4 samice).

5. Výstupní pár (kladný a záporný vodič z rozbočovačů) propojte kabelem k regulátoru nebo střídači.

Příklad:

• 3 panely 455 Wp, každý s napětím ~34 V a proudem ~13 A
  ➡️ Paralelně: napětí zůstává 34 V, ale proud se sčítá → výsledný proud ~39 A (vhodný regulátor musí zvládnout tento proud).

Upozornění:

• Při paralelním zapojení je důležité, aby panely měly stejné napětí a typ článků (např. všechny typu N, 455 W).

• Doporučuje se instalovat pojistky pro každý panel zvlášť, případně použít rozbočovací box s jištěním.

• Dbejte na správné dimenzování kabelů – proud může být trojnásobný oproti jednomu panelu.

📌 TIP: Pokud potřebujete rozbočit panely bezpečně a profesionálně, použijte konektor MC4 3:1 (T4 pár) s krytím IP67 – snadná instalace, bez pájení a voděodolné provedení.


🔧 Doporučené pojistky pro 1 panel


• Typ: DC pojistka (stejnosměrná)

• Jmenovitý proud: 15 A nebo 16 A (běžná rezerva nad Isc – zkratový proud panelu)

• Napětí: 1000 V DC nebo více

• Rozměr: 10×38 mm (standardní velikost pro fotovoltaiku)

• Pouzdro: v kombinaci s pojistkovým držákem pro 10×38 mm


🛡️ Příklad vhodné pojistky pro panel 455 W:


• Pojistka: 15 A / 1000 V DC / 10×38 mm

• Pro panel s Isc = 14,48 A
  → Jistící hodnota musí být min. 1,25×Isc (tedy alespoň ~18 A), ale vždy záleží na konkrétní specifikaci systému a výrobce často uvádí max. doporučenou hodnotu 30 A – přesto se pojistka volí 15–20 A, aby chránila panel i vodič.


🔌 Kde a jak instalovat pojistky


• V pojistkových odpínačích nebo jističích s paticí na DIN lištu.

• Lze použít také v-line držák nebo pojistkový box přímo do rozbočovací skříně.

• Instalace se provádí na pozitivní větev každého panelu před jejich spojením do paralelní sběrnice.


✅ FAQ – Časté dotazy k produktu: Konektor MC4 pro solární panely, rozbočení 3 panely, pár (T4)


1. K čemu slouží tento konektor?
Tento rozbočovací konektor MC4 (typ T4) slouží k paralelnímu propojení tří solárních panelů do jednoho svodu – samostatně pro kladný a záporný pól.

2. Lze tento konektor použít pro jakýkoli typ panelů?
Ano, pokud mají panely standardní MC4 konektory a provozní parametry odpovídají hodnotám: max. 32 A a 1000 V DC.

3. Je zapojení bezpečné i při dešti a venku?
Ano, konektor má krytí IP67, je vodotěsný a prachotěsný – vhodný pro venkovní použití v náročných podmínkách.

4. Je potřeba dokoupit další příslušenství?
Ne, balení obsahuje jeden pár konektorů (samice a samec). V případě většího počtu panelů je vhodné také doplnit o pojistky pro každý panel.

5. Jaké pojistky použít při paralelním zapojení?
Doporučuje se použít DC pojistky 15 A / 1000 V (rozměr 10×38 mm) pro každý panel zvlášť, nebo použít pojistkový box s jištěním.

6. Je nutné použití speciálního nástroje pro montáž?
Doporučujeme použití kleští na MC4 konektory, ale není to nezbytně nutné – konektory lze spojit i ručně, s důrazem na pevné a správné zacvaknutí.
