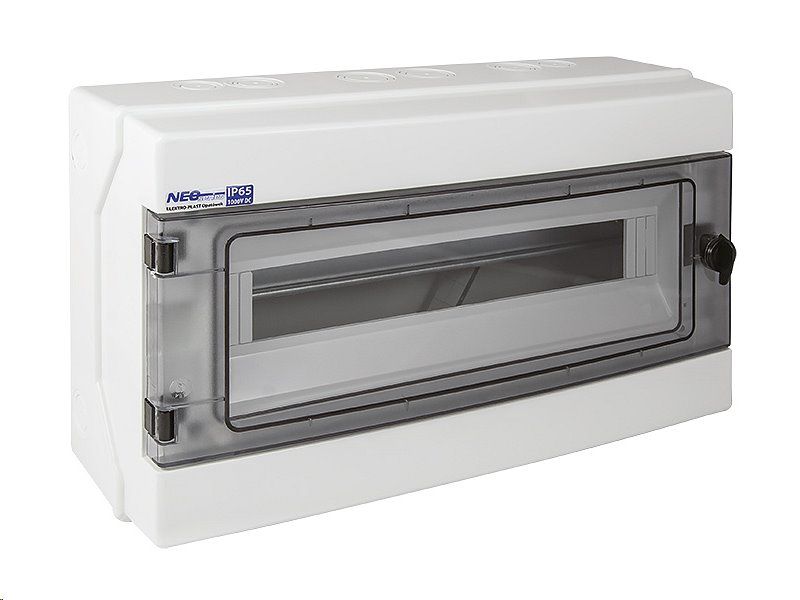

Rozvodný štít RH-18 NEO pre fotovoltaiku plast. / IP65 / 1000V DC / 500V AC / 1x18 stenný / prehliadateľné dvere

Rozvádzač RH-18 NEO pre fotovoltaiku plast. / IP65 / 1000V DC / 500V AC / IK07 / 1x18 nástenný / priehľadné dvere

Vysoko kvalitný hermetický rozvádzač radu RH "NEO" pre striedavé napätie (AC) a vyhradené jednosmerné (DC) napätie pre fotovoltaiku. Určený pre domáce a priemyselné použitie s možnosťou inštalácie nadprúdových ističov a elektrických prístrojov.

Stupeň krytia IP65 v rozvádzači RH "NEO" je zabezpečený dvoma typmi tesnení, ktoré sa skladajú z tesnenia vnútri skrine a prednej časti veka a dodatočného tesnenia veka a skla. Predná časť rozvádzača má dvierka v priehľadnej farbe.

Dvere je možné otvoriť na ľavú alebo pravú stranu otočením pántov na príslušnú stranu.

Je k dispozícii v prevedení pre povrchovú montáž a je široko používaný v inštaláciách realizovaných mimo budov.

Technické parametre

• Rozmery (D x Š x V): 260 x 435 x 138 mm
• Hmotnosť: 2.04 kg
• Krytie: IP65
• Prevádzkové napätie Unr: 230/400V
• Izolačné napätie: 500VAC 1000VDC
• Menovitý prúd In AC: 100A
• Počet modulov: 18
• Rozsah výšky modulov: 68-75 (95) mm
• PE svorka: 16x (1,5-16) + 3x (6-25)
• N svorka: 16x (1,5-16) + 3x (6-25)
• Odolnosť proti nárazu: stupeň IK 07
• Bezhalogénová: áno
• Zámok: nie
• Trieda: II
• Počet TH35 líšt: 1x
• Pracovná teplota: -25°C až +60°C


Rozvádzač je vybavený:

• svorkovnicami pre N a PE lišty
• montážnou lištou TH 35
• samolepiacim štítkom na popis

Technické vlastnosti

•  Rozvádzač s priehľadnými tónovanými dvierkami otváranými do strany (vľavo alebo vpravo)
•  Prispôsobený na osadenie zámkom na kľúč
•  Vyrobený z vysoko kvalitného plastu >ABS< odolného voči vysokým teplotám
•  Stabilita prevádzky od -25°C do +60°C
•  Odolnosť proti nárazu (stupeň IK 07)
•  Montážna hĺbka 68 a 75 mm
•  Vybavený slabými miestami na stene pre káblové vstupy a káblové vývodky
•  Možnosť utesnenia dverí
