Sada nástavcov MAGUS DIC290

Zariadenie na mikroskopiu s diferenciálnym interferenčným kontrastom (DIC) sa používa na štúdium priehľadných preparátov s nízkym kontrastom, ktoré nie sú viditeľné v svetlom poli. Technika DIC vytvára efekt pseudoreliéfu obrazu. Efekty farby a intenzity v obraze sú určené rýchlosťou zmeny indexu lomu a hrúbkou susedných úsekov vzorky. Obraz vzorky sa javí ako trojrozmerný. 3D pohľad nezobrazuje skutočnú geometriu preparátu; zafarbuje preparát podľa optickej hrúbky. Táto technika nie je vhodná na meranie skutočnej výšky a hĺbky. Techniky DIC a fázového kontrastu sa vzájomne dopĺňajú. Vytvárajú podobné kontrastné obrazy, ale obrazy DIC nemajú okolo preparátov žiadny halo efekt difrakčného fázového kontrastu. Tieto halo efekty vznikajú v dôsledku rozdielu medzi indexom lomu vzorky a okolitého prostredia. Často zakrývajú detaily na okrajoch pozorovaných štruktúr. Technika DIC umožňuje vidieť tieto detaily.

Zariadenie na mikroskopiu s diferenciálnym interferenčným kontrastom obsahuje kondenzor DIC, polarizačný filter a posúvače DIC.

Kondenzor DIC

Kondenzor DIC sa inštaluje namiesto kondenzora pre svetlé pole. Karusel obsahuje hranoly DIC a slot, ktorý sa používa pri pozorovaní v svetlom poli. Hranoly DIC v karuseli sa používajú v závislosti od použitého objektívu. Pod revolverovým nosičom objektívov sa nachádza ovládač na nastavenie apertúrovej clony, ktorý sa používa pri pozorovaní v svetlom poli.

Posúvače DIC

Posúvač DIC sa inštaluje do špeciálneho slotu nad revolverovým nosičom objektívov. Posúvač DIC sa používa v kombinácii s príslušným objektívom. Posúvač je doska s hranolom DIC a analyzátorom. Zariadenie MAGUS DIC290 obsahuje dva posúvače: jeden sa používa s objektívmi 10x a 20x a druhý s objektívmi 40x a 100x. Otáčaním gombíka posúvača sa hranol DIC pohybuje v priečnom smere.

Polarizačný filter

Pri použití techniky DIC prechádza svetlo z osvetľovacieho systému cez polarizačný filter. Polarizátor je umiestnený na kolektore a je zaistený skrutkou s vrúbkovanou hlavou. Polarizátor je opatrený uhlovou stupnicou a možno ním otáčať o 360°. Intenzita prechádzajúceho svetla sa mení v závislosti od vzájomnej polohy polarizátora a analyzátora. Ak sú k sebe navzájom kolmé, pozoruje sa efekt úplného stmavnutia. Polarizátor možno tiež sklopiť nadol: na odstránenie z optickej dráhy ho nemusíte z mikroskopu demontovať.

Odporúčané objektívy

Technika DIC vyžaduje presnú vzájomnú polohu optických súčastí: spodný hranol DIC – vzhľadom na prednú ohniskovú rovinu kondenzora – a horný hranol DIC – vzhľadom na zadnú ohniskovú rovinu objektívu. Na pozorovanie DIC používajte objektívy dodané s mikroskopom alebo ďalšie objektívy MAGUS FL S-APO60 PlanF s vyššou apertúrou.Vyššia apertúrová clona objektívu umožňuje zaostriť na tenký plochý rez hrubého preparátu, čo sa nazýva optické rezanie. Vyššie apertúrové clony tiež zvyšujú rozlišovaciu schopnosť optického mikroskopu.

Kompatibilita:

• Biologický mikroskop MAGUS Bio 270T
• Biologický mikroskop MAGUS Bio 290T
• Fluorescenčný mikroskop MAGUS Lum 470L
• Fluorescenčný mikroskop MAGUS Lum 490
• Fluorescenčný mikroskop MAGUS Lum 490L
• Polarizačný mikroskop MAGUS Pol 890

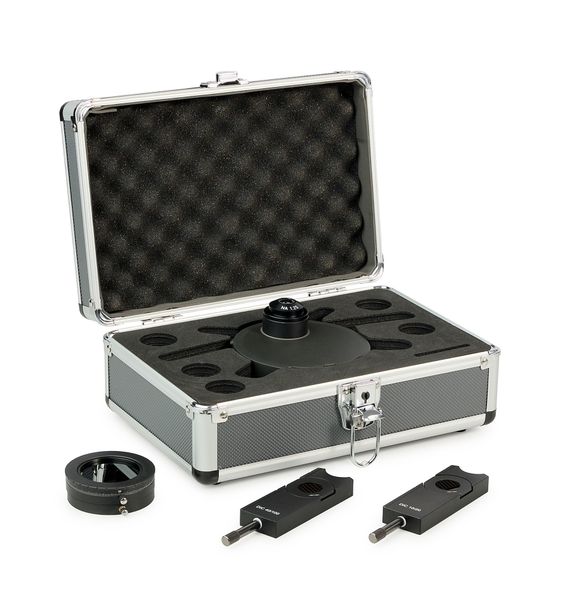

Obsah sady:

• Karuselový kondenzor DIC
• Posúvač DIC 10x/20x
• Posúvač DIC 40x/100x
• Polarizačný filter
• Kufrík
