Sada pre solárny ohrev vody A-Z WATER INVERTER 2.0 LCD 2275 Wp 5x PV TRINA Solar

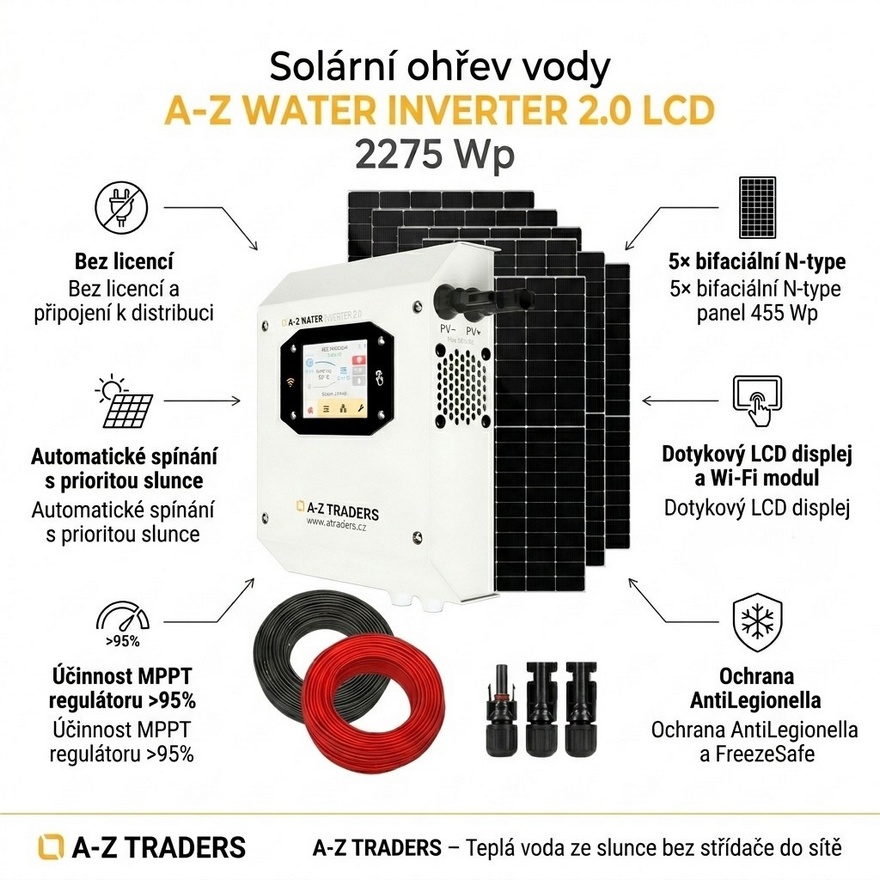

Sada A-Z WATER INVERTER 2.0 LCD 2275Wp — Inteligentní solární ohřev vody s maximální výtěžností


Úsporné řešení pro ohřev TUV bez zbytečných ztrát

Vysoké náklady na ohřev teplé užitkové vody představují výraznou položku v rozpočtu každé domácnosti. Standardní fotovoltaické systémy s bateriemi jsou investičně náročné a vyžadují složitou administrativu. Sada A-Z WATER INVERTER 2.0 řeší tento problém přímým propojením solárních panelů s topným tělesem vašeho bojleru. Díky 2275 Wp instalovaného výkonu a pokročilé technologii MPPT (Maximum Power Point Tracking) dokáže systém efektivně využít energii i při zhoršených světelných podmínkách, čímž výrazně snižuje vaši závislost na distribuční síti.

Celý systém pracuje autonomně a nevyžaduje připojení k bateriím ani složitou úpravu stávající elektroinstalace. Invertor A-Z WATER 2.0 s přehledným LCD displejem transformuje stejnosměrný proud z panelů na střídavý o frekvenci 50 Hz, který je ideální pro běžná odporová topná tělesa v bojlerech. Použité panely Trina Vertex S+ 455Wp s technologií N-type TOPCon navíc zaručují extrémně nízkou degradaci výkonu a vysokou účinnost po celou dobu životnosti systému, která přesahuje 30 let.



Klíčové parametry pro vaši energetickou soběstačnost


• Celkový špičkový výkon 2275 Wp — zajišťuje dostatek energie pro ohřev vody i během jarních a podzimních měsíců.

• Technologie N-type TOPCon — panely Trina Solar vykazují vyšší účinnost a lepší stabilitu při vysokých teplotách než standardní P-type moduly.

• Bifaciální provedení panelů — schopnost generovat energii i ze spodní strany odrazem světla zvyšuje celkový zisk až o 10–25 %.

• Integrovaný MPPT algoritmus — neustále vyhledává optimální pracovní bod panelů, čímž maximalizuje výtěžnost o 30 % oproti běžným regulátorům.

• Přehledný LCD displej — poskytuje okamžitou informaci o aktuálním výkonu, napětí a celkové vyrobené energii.

• Vysoký stupeň krytí IP65 u panelů — zaručuje absolutní odolnost proti prachu, sněhu i prudkému dešti v náročných venkovních podmínkách.

• Profesionální kabeláž H1Z2Z2-K — 50 metrů (25m červená + 25m černá) UV stabilního kabelu o průřezu 6 mm² minimalizuje napěťové ztráty.

• Bezpečnostní certifikace — systém splňuje přísné evropské normy pro bezpečnou instalaci a provoz v rezidenčních objektech.

• Double Glass konstrukce — panely jsou kryty sklem z obou stran, což eliminuje riziko mikrotrhlin a koroze článků.

• Kompletní montážní set — součástí jsou i originální MC4 konektory pro hermeticky uzavřené a bezpečné propojení.

• Výrobce regulátoru: A-Z TRADERS s.r.o., Česká republika — navrženo a vyrobeno v ČR.

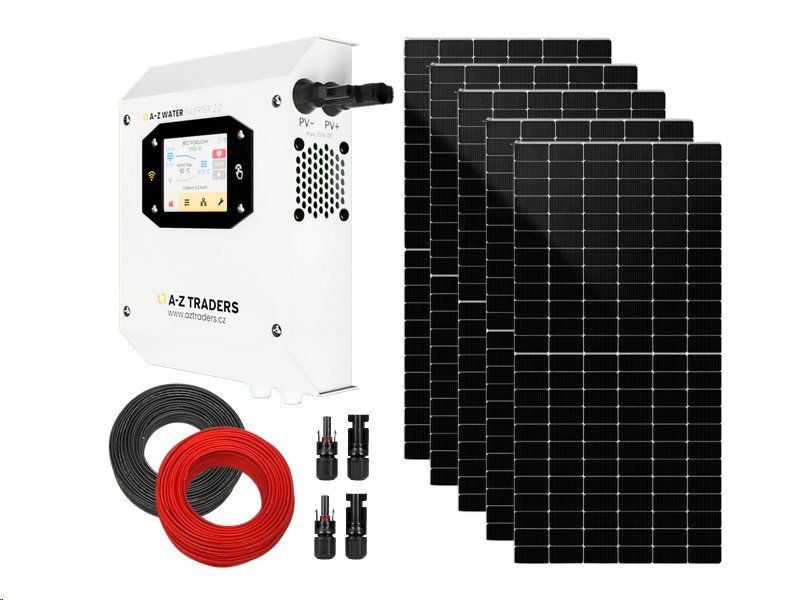

• Obsah balení: 5 × panel Trina 455 Wp BF, 1 × regulátor A-Z WATER INVERTER 2.0 LCD s čidlem teploty (3 m kabel) a návodem, 1 × kabel H1Z2Z2-K 6 mm² černý 25 m, 1 × kabel H1Z2Z2-K 6 mm² červený 25 m, 2 × sada MC4 konektorů.



Maximální kontrola a intuitivní ovládání výkonu


Srdcem systému je Inverter A-Z WATER 2.0, který vyniká svou robustní konstrukcí a snadným nastavením. Na LCD panelu můžete v reálném čase sledovat, kolik energie právě teče do vašeho bojleru. Invertor automaticky rozpozná připojenou zátěž a přizpůsobí výstupní parametry tak, aby nedocházelo k přetěžování komponentů. Díky kompaktním rozměrům a pasivnímu chlazení je provoz zcela tichý, což umožňuje instalaci i v technických místnostech v blízkosti obytných zón bez rušení hlukem ventilátorů.


Technologie pro nejnáročnější provozní podmínky


Sestava využívá 5 kusů panelů Trina Vertex S+, které patří k technologické špičce na trhu. Díky černému rámu a bifaciální technologii jsou nejen esteticky působivé, ale především funkční. V zimních měsících, kdy je přímé slunce vzácné, dokáží tyto panely zpracovat rozptýlené světlo (difuzní záření) mnohem efektivněji než levnější alternativy. Výkon systému 2275 Wp je dimenzován tak, aby v letních měsících ohřál standardní 160–200 litrový bojler na maximální teplotu během několika hodin.


Inteligentní správa energie v praxi


V typickém scénáři rodinného domu systém začíná pracovat s prvními ranními paprsky. MPPT regulátor okamžitě aktivuje proces ohřevu. Pokud odjedete na dovolenou a voda v bojleru dosáhne nastaveného maxima (vypne termostat bojleru), invertor bezpečně přejde do pohotovostního režimu. Pro instalační firmy a elektrikáře představuje tato sada ideální řešení díky předpřipravené kabeláži s průřezem 6 mm², která zvládne i špičkové proudy bez zahřívání, a certifikovaným MC4 konektorům, které eliminují riziko vzniku elektrického oblouku při nesprávném kontaktu.


Pro koho je tato sada určená


• Majitelé rodinných domů: Ideální pro každého, kdo používá elektrický bojler a chce snížit účty za elektřinu bez nutnosti žádat o dotace nebo řešit přetoky do sítě.

• Chataři a chalupáři: Skvělé řešení pro objekty, kde je prioritou ohřev vody během víkendů a letní sezóny s minimálními nároky na údržbu.

• Instalační firmy a elektrikáři: Kompletní balíček s vysokou spolehlivostí komponentů, který zkracuje čas montáže a minimalizuje servisní výjezdy díky špičkové kvalitě panelů Trina Solar.



⚠️ Nezbytné příslušenství pro bezpečnou montáž (doporučeno přidat do košíku)

Sestava obsahuje hlavní technologické jádro. Aby však byla vaše instalace plně funkční, chráněná proti rizikům a uznatelná pojišťovnou, je nutné systém dovybavit o následující normované bezpečnostní prvky (viz Doporučené příslušenství):

• Certifikovaný DC rozváděč s přepěťovou ochranou: Kritický prvek chránící technologii i dům před bleskem a umožňující bezpečné odpojení panelů (eliminuje riziko požáru ze stejnosměrného oblouku).

• Uzemnění a nosná konstrukce: Hliníkové profily, střešní háky a zemnící kabely s prokousávacími podložkami pro bezpečné svedení statické elektřiny z rámů panelů.

• Profesionální nářadí: Krimpovací kleště pro MC4 konektory, které garantují trvalý, bezztrátový a vodotěsný spoj, jenž nelze nahradit běžnými kleštěmi.

Potřebujete delší kabely? Propojte systém bezpečně a v jednom kuse

Sada obsahuje 2× 25 metrů (černý a červený) solárního kabelu s dimenzí 6 mm². Pokud máte měnič umístěný dále od střešních panelů, nenechávejte nic náhodě a nepřerušujte trasu spojkami.

Jednoduše si do košíku přihoďte požadovanou metráž navíc — černý solární kabel (kód: 531806) a červený solární kabel (kód: 531805) najdete níže v doporučeném příslušenství. Připravíme vám přesnou délku pro čistou instalaci bez ztrát.

Udržitelnost a ekologie


Panely Trina Vertex S+ jsou navrženy s ohledem na životní prostředí. Technologie Double Glass zvyšuje životnost a snižuje potřebu výměny komponentů. Systém splňuje normy RoHS a REACH, neobsahuje škodlivé látky a po skončení životnosti je plně recyklovatelný v rámci systému Asekol / Elektrowin. Provoz systému je zcela bezemisní a využívá 100% obnovitelný zdroj energie.


Technické specifikace


• Celkový špičkový výkon (Pmax): 2275 Wp — Součet výkonu 5 panelů při standardních testovacích podmínkách.

• Typ solárních panelů: Trina TSM-NEG9R.28 Vertex S+ (N-type, Bifacial) — Špičková účinnost a odolnost proti degradaci.

• Počet panelů v sadě: 5 ks — Optimální konfigurace pro napěťový rozsah invertoru.

• Typ invertoru: A-Z WATER INVERTER 2.0 LCD — Procesorově řízený měnič s MPPT funkcí.

• Maximální výkon měniče: 2,5 kW — Dostatečná rezerva pro připojené panely i nárazové špičky.

• Výstupní napětí měniče: 230 V AC (modifikovaná sínusoida, 50 Hz) — Optimalizováno pro odporové zátěže (topná tělesa).

• Kabeláž v balení: 2× 25 m (černý a červený) H1Z2Z2-K 6 mm² — Profesionální solární vodiče s UV stabilizací.

• Konektory: 2 sady MC4 — Průmyslový standard pro vodotěsné a bezpečné propojení.

• Rozměry panelu: 1762 × 1134 × 30 mm — Standardní formát vhodný pro většinu střešních konstrukcí.

• Hmotnost panelu: 21 kg — Konstrukce Double Glass pro maximální mechanickou odolnost.

• Pracovní teplota: -40 °C až +85 °C — Systém je navržen pro celoroční provoz v extrémním klimatu.



FAQ — Časté otázky zákazníků


1. Je nutné měnit topné těleso v mém stávajícím bojleru?

Nikoliv, Inverter A-Z WATER 2.0 je navržen tak, aby spolupracoval se standardními odporovými tělesy na 230 V, která jsou běžně v bojlerech (Dražice, Tatramat atd.).

2. Musí být tato instalace nahlášena distributorovi elektřiny?

Tento systém je koncipován jako tzv. ostrovní (vazba pouze na ohřev vody bez přetoků do sítě), nicméně doporučujeme konzultaci s revizním technikem pro potvrzení souladu s vaší konkrétní instalací.

3. Jaká je životnost panelů Trina Vertex S+?

Díky technologii N-type a skleněnému krytí z obou stran je životnost odhadována na více než 30 let, přičemž i po této době si panely zachovávají minimálně 87 % svého původního výkonu.

4. Co se stane v zimě, když nesvítí slunce?

Systém vyrábí energii i z rozptýleného světla, i když v menším množství. Bojler je obvykle připojen tak, aby v případě nedostatku solární energie mohl být dohříván z běžné sítě přes termostat.

5. Zvládnu instalaci svépomocí?

I když je sada kompletní, zapojení invertoru do sítě a propojení s panely by měla provádět osoba s příslušnou elektrotechnickou kvalifikací, aby byla zajištěna bezpečnost a platnost záruky.

6. Jsou panely odolné proti kroupám?

Ano, technologie Double Glass (dvakrát tvrzené sklo) poskytuje vynikající ochranu a panely jsou certifikovány pro odolnost proti kroupám o průměru 25 mm při rychlosti 23 m/s.

7. Můžu sadu v budoucnu rozšířit o další panely?

Invertor má limit 2,5 kW. Tato sada s 2275 Wp je navržena jako optimální maximum. Přidání dalších panelů by mohlo překročit vstupní parametry měniče.

8. Jaký tvar má výstupní křivka napětí regulátoru a co to v praxi znamená?

Regulátor produkuje tzv. modifikovanou sinusoidu (často se blížící obdélníkovému průběhu). Toto napětí je naprosto ideální a bezpečné pro čistě odporové zátěže – typicky klasickou topnou spirálu v bojleru. Není však určeno pro napájení elektroniky nebo asynchronních motorů (čerpadel).

9. Bude systém kompatibilní s mým bojlerem (např. Dražice), který má elektronický termostat?

Měnič je určen primárně pro bojlery s mechanickým bimetalovým termostatem. Pokud váš bojler obsahuje chytrou řídicí elektroniku (displeje, elektronická čidla), modifikovaná sinusoida by mohla tuto elektroniku poškodit. V takovém případě je nutné předřadit stykač, nebo využít bojler s dvěma nezávislými spirálami.

10. Proč sada obsahuje vodiče o průřezu 6 mm² a nestačil by standardní průřez 4 mm²?

Při sériovém zapojení pěti panelů se sčítá napětí (celkem přes 200 V DC), ale proud zůstává na hodnotě kolem 10–14 A. Ačkoliv by vodič 4 mm² proudově vyhovoval, použití robustnějšího kabelu 6 mm² minimalizuje úbytky napětí (ztráty) a omezuje zahřívání kabelů zejména v extrémně horkých letních dnech.

11. Musí být instalace nahlášena distributorovi elektrické energie (ČEZ, EG.D, PRE)?

Nikoliv, pokud je systém realizován jako přísně ostrovní. To znamená, že fotovoltaický okruh musí být galvanicky oddělen od distribuční sítě a nesmí existovat fyzická možnost přetoku vyrobené energie zpět do sítě. Přesto doporučujeme instalaci svěřit osobě s platným osvědčením (dle vyhlášky/zákona o el. bezpečnosti) a nechat si vypracovat výchozí revizi.

12. Co se stane se systémem, když termostat v bojleru dosáhne cílové teploty a rozepne obvod?

Měnič A-Z WATER 2.0 rozpozná ztrátu zátěže (rozpojení obvodu) a automaticky přeruší dodávku výkonu. Systém přejde do pohotovostního režimu, čímž bezpečně reaguje na stav "plně nahřáto" bez jakéhokoli přetížení nebo bezpečnostního rizika.

13. Jaký je reálný přínos bifaciální (BF) technologie panelů Trina Vertex S+ v této sestavě?

Bifaciální články dokážou využít fotony i na své zadní straně. Při instalaci na šikmou střechu s taškami je tento zisk minimální (cca do 5 %), avšak při instalaci na plochou střechu se světlou fólií nebo volném prostranství získáte až o 15–25 % energie navíc. Dvojité sklo (Double Glass) u těchto panelů navíc extrémně zvyšuje mechanickou odolnost a požární bezpečnost modulu.

14. Může se při rozpojování konektorů nebo termostatu vytvořit nebezpečný DC elektrický oblouk?

Stejnosměrný proud je při rozpojování pod zátěží náchylný k tažení oblouku. Proto nikdy nerozpojujte MC4 konektory, dokud je systém pod výkonem. Kvalitní bimetalové termostaty v bojlerech jsou na rozpojování těchto zátěží dimenzovány, nicméně doporučujeme prověřit u výrobce bojleru, zda kontakty stávajícího termostatu snesou DC napětí z daného stringu.
