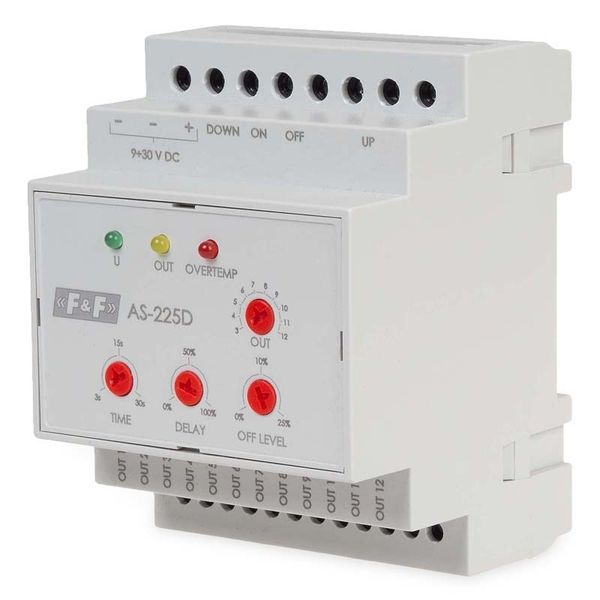

Schodový automat F&F AS-225D kaskádový na DIN

Schodiskový automat F&F AS-225D — rozširujúci modul

Kaskádové nasvietenie bez limitov

Pri návrhu inteligentného nasvietenia viacposchodových schodísk alebo dlhých chodieb často základná kapacita hlavných riadiacich jednotiek naráža na svoje limity. Štandardné moduly zvládnu typicky okolo 12 okruhov, čo pri rozsiahlejších komerčných či atypických rezidenčných projektoch jednoducho nestačí. Rozširujúci modul F&F AS-225D predstavuje elegantné a systémovo čisté riešenie tohto problému. Funguje ako priamy hardvérový expandér pre materský automat F&F AS-225, ku ktorému pridáva ďalších 12 plnohodnotných a nezávisle ovládaných svetelných kanálov.

Sériovým zreťazením základnej jednotky a príslušného počtu expandérov získate možnosť plynule nasvietiť monštruózne zostavy s celkovým objemom až 120 nezávislých svetelných stupňov. Inštalácia pritom zostáva logická a prehľadná — komunikácia prebieha po vyhradenej dátovej zbernici, zatiaľ čo zachovávate priemyselný štandard montáže na DIN lištu (TH-35). Výstupný výkon a spoľahlivosť zostávajú nekompromisné, modul priamo spína nízkonapäťovú záťaž s prúdovým odberom až 2 A na každý kanál, čo plne pokrýva potreby súčasných vysokosvietivých LED pásikov.

Kľúčové parametre a ich prínos v praxi

• Rozšírenie o 12 kanálov — Okamžite zvyšuje kapacitu materského automatu, každý kanál bezpečne obslúži jeden ďalší schodiskový stupeň.

• Extrémna škálovateľnosť systému — K jednej riadiacej jednotke AS-225 je možné pripojiť viac expandérov AS-225D a vytvoriť kaskádu pre neuveriteľných 120 schodov.

• Výstupná zaťažiteľnosť 4 A na kanál — Spoľahlivé spínanie aj dlhších LED segmentov pri 12V i 24V rozvodoch bez nutnosti predradiť externé stykače.

• Univerzálne napájanie 9–30 V DC — Zabezpečuje plnú hardvérovú kompatibilitu s bežnými priemyselnými spínanými zdrojmi v rozvádzači.

• Výstupy typu otvorený kolektor — Tranzistorové spínanie zaručuje absolútne bezhlučný chod bez cvakania relé, a to aj pri agresívnom cyklovaní.

• Integrácia na zbernicu — Riadiaca logika a nastavenie časovania zostávajú plne v moci hlavného modulu, expandér iba slepo a bleskovo vykonáva povely.

• Kompaktný DIN formát — Garantuje úsporu cenného miesta v bytových či suterénnych ističových skriniach.

Výkon a Efektivita kaskádového prepojenia

Prepojenie master jednotky AS-225 a slave jednotky AS-225D prebieha cez dedikované svorky a dátový signál je prenášaný prakticky bez oneskorenia. To znamená, že svetelná vlna prechádza z prvých dvanástich schodov na trinásty a ďalšie úplne plynule, bez vizuálneho trhania alebo nežiaducej prodlevy. Modul AS-225D plne preberá riadiacu logiku nadradeného automatu vrátane presne nastaveného PWM stmievania pre mäkký štart (Soft start) a mäkké vypnutie. Zatiaľ čo materský modul počíta časové osi a vyhodnocuje senzorové vstupy, expandér tvrdo drží výkonovú záťaž svojich 12 kanálov, pri ktorých garantuje tepelnú stabilitu aj pri dlhodobom maximálnom sepnutí (až 24 W pri 12 V na jeden výstup).

Inovácia v praxi: Viac poschodí na jeden ťah

Pri inštalácii LED podsvietenia na trojposchodovom otvorenom schodisku v luxusnom mezonete sa ľahko dostanete na 40 svetelných stupňov. Kúpa a synchronizácia troch nezávislých hlavných automatov by bola drahá a programovo komplikovaná. Namiesto toho osadíte do centrálneho rozvádzača jeden mozog (AS-225) a sériovo za neho nacvakáte tri expandéry AS-225D. Ak návšteva vkročí do prízemia, systém spustí svetelnú vlnu, ktorá s matematickou presnosťou "vybehne" z prvého schodu a plynule prejde všetkými poschodiami až k poslednému stupňu pod strechou.

Pre koho je produkt určený

Zariadenie je nevyhnutným doplnkom pre systémových integrátorov a profesionálnych elektromontérov, ktorí už pracujú s platformou F&F a riešia neštandardne veľké a viacramenné schodiská, typicky vo firemných budovách, hoteloch alebo veľkých rezidenciách. Vďaka zachovanej kompatibilite s inštaláciou do rozvádzačov na DIN lištu je modul ideálnou voľbou pre projektantov, ktorí potrebujú centralizovať všetku ovládaciu elektroniku nízkonapäťového LED nasvietenia na jedno bezpečné, chránené a servisne prístupné miesto.


Technické špecifikácie

• Napájacie napätie: 9–30 V DC — Zdieľa rovnaký napájací rozsah ako hlavný modul, vhodné pre 12V i 24V LED systémy.

• Počet spínaných kanálov: 12 nezávislých výstupov — Pridáva pevnú kapacitu pre ďalších dvanásť schodiskových stupňov.

• Prúdová zaťažiteľnosť: Max. 4 A na každý kanál / Maximálne celkové zaťaženie (12 kanálov) 24 A.

• Typ spínacieho výstupu: Otvorený kolektor (O.C.) — Elektronické bezztrátové spínanie plne podporujúce PWM reguláciu a plynulé nábehy.

• Maximálna systémová rozšíriteľnosť: Až na 120 stupňov — Spojenie 1 master jednotky a až 9 expandérov AS-225D.

• Rozsah pracovných teplôt: -15 až +50 °C — Priemyselná tepelná stabilita aj v letných mesiacoch a plných rozvádzačoch.

• Montážny štandard: Na lištu DIN (TH-35) 4 moduly (52,5 mm) — Zacvakávací mechanizmus pre obvyklé modulárne skrine a domové rozvodnice.

• Spotreba v pohotovostnom režime: 1 W — Energeticky vysoko efektívna komponenta bez zaťaženia napájacieho zdroja.

• Spôsob pripojenia vodičov: Skrutkové svorkovnice do 2,5 mm² — Masívne oceľové terminály pre fixáciu napájacích žíl a dátových liniek.

FAQ — Časté otázky zákazníkov

1. Koľko týchto rozširujúcich modulov môžem maximálne zapojiť za seba? K jednému centrálnemu automatu AS-225 môžete sériovo pripojiť až 9 expandérov AS-225D. Celý ekosystém tak dokopy dokáže obslúžiť maximálne 120 nezávislých schodiskových stupňov.

2. Musím do expandéra zapojiť samostatný napájací zdroj, alebo ho môžem zdieľať? Môžete a mali by ste využiť spoločný napájací DC zdroj, ktorý zásobuje hlavný modul AS-225 aj samotné LED pásiky. Dôležité je iba zabezpečiť, aby celkový výkon zdroja bezpečne pokryl celkový odber všetkých zapojených LED obvodov na všetkých moduloch s minimálne 20% rezervou.

3. Prepájajú sa moduly nejakým špeciálnym dátovým káblom? Na prepojenie nepotrebujete proprietárne káble. Na prepojenie na DIN lište vám postačí kúsok bežného inštalačného vodiča.

4. Prenáša sa cez expandér aj funkcia mäkkého rozsvecovania a zhasínania? Áno, expandér presne nasleduje dátové povely z hlavnej jednotky. LED diódy zapojené do modulu AS-225D sa budú plynule rozsvecovať aj zhasínať (Soft start/stop) presne tak, ako je pomocou PWM skalibrovaná centrálna riadiaca jednotka.
