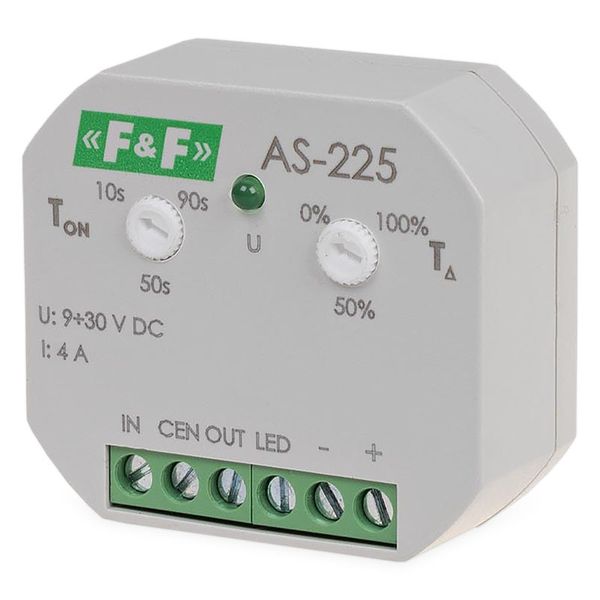

Schodisko automat F&F AS-225 kaskádový

Kaskádový schodišťový automat F&F AS-225 — Inteligentné riadenie 12 stupňov

Kaskádové nasvietenie s efektom bežiaceho svetla

Statické a jednorazové sepnutie celého schodiska je v moderných inštaláciách často vnímané ako rušivé a neekonomické. Projektanti aj koncoví používatelia vyžadujú plynulé svetelné prechody, ktoré reagujú presne na pohyb osoby. Kaskádový schodišťový automat F&F AS-225 slúži ako mozog celej tejto zostavy. Dokáže postupne, krok za krokom, rozsvecovať jednotlivé schodišťové stupne presne v smere vašej chôdze. Tento plynulý svetelný efekt zásadne zvyšuje vizuálny komfort, znižuje okamžitú záťaž siete a posúva bezpečnosť pohybu na úplne novú úroveň, pretože vás svetelná vlna aktívne sprevádza až do konca schodiska.

Základný modul je navrhnutý na priame spínanie nízkonapäťových svetelných okruhov v rozsahu 9 až 30 V DC a v základe zvládne obslúžiť 12 nezávislých svetelných kanálov (stupňov). Každý kanál disponuje dimenzovaním na maximálne zaťaženie 2 A, čo s prehľadom postačuje pre štandardné LED pásiky zafrézované v nášľapoch. Prostredníctvom vstavaného ovládača možno definovať detailné parametre, ako je oneskorenie medzi sepnutím ďalšieho schodu (0–2 s) alebo celková doba svietenia zostavy (3–300 s).


Kľúčové parametre a ich prínos v praxi

• Nezávislé riadenie 12 kanálov — Základná jednotka sprostredkuje kaskádové nasvietenie až 12 schodov s priamym pripojením LED okruhov do svorkovnice.

• Rozšíriteľnosť až na 120 stupňov — Pripojením voliteľných expandérov AS-225D možno systém škálovať aj pre viacpodlažné komerčné schodiská a dlhé chodby.

• Tri riadiace vstupy (UP, DOWN, CEN) — Umožňujú pripojenie senzorov na oboch koncoch schodiska aj na medzipodeste pre obojsmernú aj kombinovanú detekciu.

• Nastaviteľný jas v aktívnom režime — Integrovaná PWM regulácia umožňuje upraviť maximálnu svietivosť LED.

• Podpora pre oneskorené vypnutie — Po odchode osoby zo schodiska dôjde k mäkkému a postupnému zhasínaniu bodov v rovnakom poradí.

• Výstupný výkon 2 A na kanál — Pri 24V systéme predstavuje výkonovú rezervu takmer 48 W na jeden schod, čo pokryje aj vysoko svietivé LED profily.

Plynulá svetelná vlna, ktorá vás bezpečne sprevodí

Čaro kaskádového automatu spočíva v jeho schopnosti reagovať na smer pohybu. Pri napojení na koncové laserové senzory (napr. DRL-12 alebo DRL-60) automat rozpozná, či vchádzate na schodisko zdola alebo zhora. Svetlo sa následne začne v definovanom intervale postupne vlniť vaším smerom. Vďaka funkcii integrovaného nočného svietenia sa nemusíte báť úplnej tmy pred vstupom do detekčnej zóny — systém dokáže trvalo udržiavať minimálnu svetelnú hladinu (napr. 10 %), ktorá spotrebúva zanedbateľné minimum energie, ale perfektne vytýči obrys schodiska. Len čo systém zaznamená pohyb, PWM stmievač hladko vytiahne jas na požadovaných 100 %.

Priemyselná stabilita pre nízkonapäťové LED systémy

Mozog vašej elektroinštalácie musí byť absolútne spoľahlivý. Pracuje v širokom napäťovom rozpätí 9–30 V DC, čo znamená bezproblémovú symbiózu so štandardnými 12V aj 24V priemyselnými spínanými zdrojmi. O spínanie sa starajú spoľahlivé tranzistorové výstupy s otvoreným kolektorom, ktoré zaručujú bezhlučný chod (žiadne klikanie mechanických relé v rozvádzači) a extrémne dlhú životnosť aj pri každodennom mnohonásobnom kaskádovom spínaní. Proti zablokovaniu signálu disponuje systém logikou, ktorá spoľahlivo vyhodnotí situáciu aj v prípade, že na schodisko vstúpia dve osoby z opačných smerov súčasne.

Flexibilná konfigurácia pre zložité schodiská

Inštalácie v reálnych budovách nie sú vždy priamočiare, preto výrobca osadil modul hneď tromi nezávislými vstupmi pre triggery. Vstup "UP" obsluhuje pohyb zdola nahor, vstup "DOWN" zhora nadol. Vstup "CEN" je zásadnou technologickou poistkou pre lomené schodiská s podestou uprostred — ak sa zdržíte na medziposchodí, stredový senzor predĺži dobu svietenia a zabráni tomu, aby vám automat predčasne zhasol uprostred cesty. Na aktiváciu týchto vstupov navyše stačí akýkoľvek bezpotenciálový kontakt alebo senzor s NPN výstupom (otvorený kolektor), čo zaručuje obrovskú slobodu pri voľbe detekčných prvkov.

Pre koho je produkt určený

Zariadenie je nevyhnutným prvkom pre profesionálnych elektrikárov a integrátorov inteligentných domácností, ktorí realizujú na mieru šité projekty pre moderné novostavby a vyžadujú priemyselne stabilný hardvér. Automat je navrhnutý s ohľadom na požiadavky projektantov osvetlenia, ktorí v ňom získavajú silný nástroj na realizáciu plynulých prechodov a ambientných nočných scén v rezidenčných aj komerčných budovách. Z logiky veci tvorí cieľovú skupinu rovnako technicky zdatní majitelia nehnuteľností, ktorí si budujú komplexné LED nasvietenie schodiska s prémiovým vizuálnym efektom a hľadajú osvedčenú riadiacu elektroniku s jasnou dokumentáciou.

Technické špecifikácie

• Napájacie napätie: 9–30 V DC - Bezproblémové prepojenie s bežnými priemyselnými zdrojmi (typicky 12 V alebo 24 V).

• Počet spínaných kanálov: 12 nezávislých výstupov - Priamo dimenzované na obsluhu 12 schodišťových stupňov.

• Možnosť systémového rozšírenia: Áno (cez modul AS-225D) - Možno sériovo reťaziť až na úctyhodných 120 stupňov.

• Prúdová zaťažiteľnosť: Max. 4 A na každý kanál - Zvládne 48 W pri 12 V alebo 96 W pri 24 V pre jeden schod.

• Typ spínacieho výstupu: Otvorený kolektor - Bezhlučné, rýchle a opotrebovaniu odolné tranzistorové spínanie.

• Riadiaco vstupy: 3× (UP, DOWN, CEN) - Pripravené pre vstupy z koncových aj podestových pohybových senzorov.

• Doba oneskorenia medzi schodmi: 0–2 s (nastaviteľná) - Určuje rýchlosť "bežiacej vlny" naprieč schodiskom.

• Celková doba sepnutia po aktivácii: 3–30 s (nastaviteľná) - Zabezpečuje dostatok času pre pokojný a bezpečný prechod.

• Rozsah pracovných teplôt: -15 až +50 °C - Spoľahlivý chod aj v menej zateplených suterénnych rozvodniach.

• Spôsob zapojenia: Skrutkové svorkovnice do 2,5 mm² — Pevné, odolné a normované uchytenie inštalačnej kabeláže.


FAQ — Časté otázky zákazníkov

1. Môžem automat AS-225 použiť na priame spínanie 230V žiaroviek na schodisku? Nie, automat je striktne určený pre nízkonapäťové systémy (9–30 V DC), typicky pre LED pásiky. Na jeho prevádzku aj na napájanie samotných svetiel potrebujete zodpovedajúci napäťový transformátor.

2. Čo sa stane, keď niekto vyrazí po schodoch hore a v ten istý okamih niekto iný dole? Riadiaci mikrokontrolér v automate AS-225 dokáže túto situáciu plynule vyhodnotiť. Spustí svetelnú vlnu súčasne z oboch koncov schodiska. Svetlá sa "stretnú" uprostred a celé schodisko zostane nasvietené po dobu chodu nastaveného časovača, aby obaja bezpečne prešli.

3. Sú v balení aj pohybové senzory, alebo je potrebné ich zaobstarať zvlášť? Automat AS-225 je iba centrálny riadiaci modul (mozog). Pohybové či laserové senzory (napr. DRL-12 alebo DRL-60) a napájací zdroj je potrebné zakúpiť samostatne presne podľa špecifikácií a dizajnových požiadaviek vášho konkrétneho interiéru.

4. Aký druh senzora môžem k vstupom UP, DOWN a CEN pripojiť? Systém je veľmi flexibilný. Podporuje pripojenie akýchkoľvek senzorov alebo tlačidiel, ktoré poskytujú čistý bezpotenciálový kontakt (uzavretie na GND) alebo disponujú elektronickým NPN výstupom (otvorený kolektor).

5. Mám schodisko, ktoré má 16 schodov. Ako to môžem s týmto modulom vyriešiť? Základný modul obslúži iba 12 kanálov. Pre 16 schodov musíte k hlavnej jednotke AS-225 dokúpiť rozširujúci modul AS-225D, ktorý oba komponenty dátovo prepojí a navýši celkový počet obsluhovaných kanálov na požadovanú hodnotu (celkom max 120).

6. Čo keď má jeden môj svetelný schod vyšší odber ako povolené 4 A? Ak používate na každom schode extrémne výkonné a dlhé LED profily presahujúce odber 4 A na vetvu (napr. viac ako 96 W pri 24 V), musíte medzi výstup z automatu a samotný LED pásik predradiť zodpovedajúci výkonový LED zosilňovač.

7. Dokáže tento modul svetlo vypnúť okamžite, alebo dohasína postupne? Vďaka vstavanej funkcii Soft stop (mäkké zhasnutie) automat vypína svetlá postupne v rovnakom kaskádovom poradí, v akom ich zapínal. Počas zhasínania sa intenzita plynule stlmí z pracovného výkonu na nulu (alebo na definovanú hodnotu nočného režimu).
