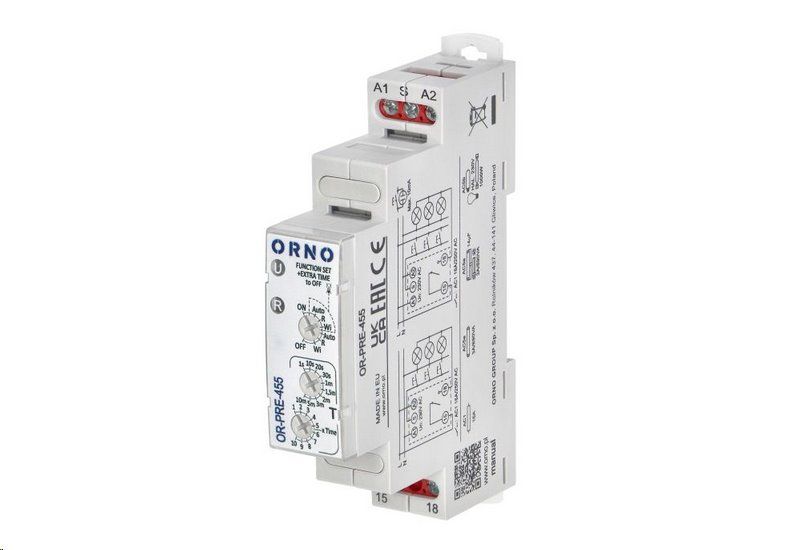

Schodišťový automat ORNO OR-PRE-455

Schodiskový automat ORNO OR-PRE-455

Multifunkčný schodiskový automat je modulárne zariadenie, ktoré je zodpovedné za riadenie prevádzky svetelného okruhu v určitej časovej funkcii. Výrobok je použiteľný v priemyselných aj domácich systémoch. Ako už názov napovedá, hlavným premenným parametrom zariadenia je práve čas. Relé má na prednej strane tri gombíky - prvý slúži na výber prevádzkového režimu, druhý definuje časový rozsah (na výber je 10 rozsahov) a tretí nastavuje čas, ktorý je realizovaný plynulým spôsobom.

Tento model má tieto funkcie

• AUTO - zapnutie na nastavenú dobu vyvolané zapnutím napájacieho napätia alebo sepnutím ovládacieho kontaktu S
• R - oneskorené vypnutie ovládané ovládacím kontaktom S
• Wi - zapnutie na nastavenú dobu ovládané sepnutím ovládacieho kontaktu S s funkciou vypnutia výkonného relé R pred uplynutím doby
• ON - trvalé sepnutie kontaktu
• OFF - trvalé vypnutie kontaktu

Režimy AUTO, R a Wi môžu navyše pracovať s doplnkovým režimom EXTRA TIME, v ktorom je po uplynutí času zo základného režimu kontakt R na 1 s rozopnutý a potom na 10 s znovu sepnutý. Po uplynutí doby 10 s sa kontakt R odpojí.

Výrobok je určený na montáž na lištu DIN 35 mm v ľubovoľnej polohe a pevné upevnenie zaručujú dve západky - horná a spodná. Inštalácia vodičov do svoriek sa vykonáva pomocou univerzálnej skrutky.

Napájacie napätie - 230 V AC.

TECHNICKÉ ŠPECIFIKÁCIE:

• Počet kontaktov: 1Z
• Menovité zaťaženie AC1: 16 A / 250 V AC
• Menovité zaťaženie DC1: 16 A / 24 V DC
• Menovité napätie: 230V AC
• Rozsah prevádzkového napájacieho napätia: 0,9 - 1,1 Un
• Maximálny spínací výkon v kategórii AC1: 4000 VA
• Maximálna frekvencia spínania: 600 cyklov/h
• Elektrická životnosť AC1: > 0,5 x 10^5
• Kategória prepätia: III
• Kontaktný odpor: ≤ 100 mOhm
• Materiál kontaktov: AgSnO2
• Odolnosť voči nárazu: 15 g
• Odolnosť proti vibráciám: 0,35 mmDA
• Trieda horľavosti puzdier UL94: V0
• Stupeň krytia (IP): 20
• Skladovacia teplota: -40°C až +70°C
• Pracovná teplota: -20°C až + 50°C
• Relatívna vlhkosť: až 85 %
• Rozmery: 90 x 64,5 x 17,5 mm
• Čistá hmotnosť: 66 g
