SET - Rozvádzač PROFI DC 1000 V pre 2 stringy T2 (C) pre fotovoltaiku

SET - Rozvádzač PROFI DC 1000V pre 2 stringy T2 (C) pre fotovoltaiku

Predpripravená montážna sada pre fotovoltaiku. Určená pre samostatnú montáž pre 2 stringy. Dodávka obsahuje rozvádzač + kvalitné komponenty pre fotovoltaiku: prepäťové ochrany, poistkové odpojovače a poistky.

Rozvádzač má stupeň ochrany IP65, čo znamená, že rozvodnica pre 2 stringy úplne odolá prachu a tryskajúcej vode zo všetkých uhlov pri prietoku 12,5 litra za minútu a tlaku 30 kN/m² po dobu najmenej 3 minúty z trojmetrovej vzdialenosti.

Sada je poskladaná z kvalitných produktov značky VCX, ku ktorým je k dispozícii vyhlásenie o zhode.

Informácie k DC jednosmerným ochranám (DC triedy, parametre, atď.) nájdete v našom magazíne tu.

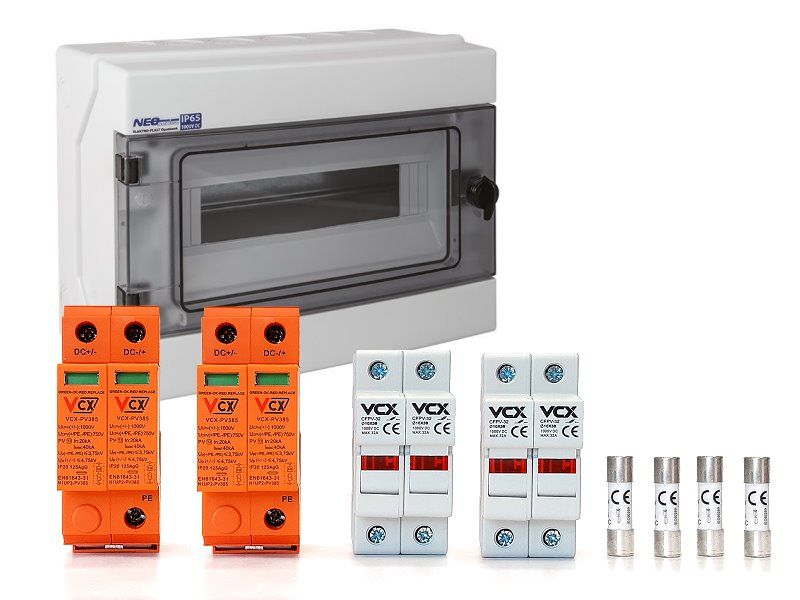

SET obsahuje tieto komponenty:

1x Rozvádzač RH-8 NEO pre fotovoltaiku

Vysoko kvalitný hermetický rozvádzač rady RH "NEO" pre striedavé napätie (AC) a vyhradené jednosmerné (DC) napätie pre fotovoltaiku. Určený pre domáce a priemyselné použitie s možnosťou inštalácie nadprúdových ističov a elektrických prístrojov.

Stupeň krytia IP65 v rozvádzači RH "NEO" je zabezpečený dvoma typmi tesnenia, ktoré sa skladá z tesnenia vnútri skrine a prednej časti veka a dodatočného tesnenia veka a skla. Predná časť rozvádzača má dvierka v priehľadnej farbe.

Dvere je možné otvoriť na ľavú alebo pravú stranu otočením pántov na príslušnú stranu.

• Rozmery (D x Š x V): 260 x 260 x 138 mm
• Hmotnosť: 1.27 kg
• Krytie: IP65
• Prevádzkové napätie Unr: 230/400V
• Izolačné napätie: 500VAC 1000VDC
• Menovitý prúd In AC: 100A
• Počet modulov: 8
• Rozsah výšky modulov: 68-75 (95) mm
• PE svorka: 9x (1,5-16)
• N svorka: 9x (1,5-16)
• Odolnosť proti nárazu: stupeň IK 07
• Bezhalogénová: áno
• Zámok: nie
• Trieda: II
• Počet TH35 líšt: 1x
• Pracovná teplota: -25°C až +60°C

2x Prepäťová ochrana VCX T2-DC (PV385) DC trieda T2 (C) 2P 1000V Professional Plus

Technicky veľmi vyspelá prepäťová ochrana najvyššej kvality určená na ochranu fotovoltaických zariadení fungujúca ako ochrana prepätia triedy C. Vybavená vizuálnym indikátorom prevádzky (zelená - ochrana, červená - bez ochrany).

Nový model T2-DC má kvalitnejšie vnútorné spracovanie (spĺňa najprísnejšie kritériá) a plne tak nahrádza pôvodný model PV375, ktorý sa stal predajným hitom a môžete sa s ním stretnúť na množstve fotovoltaických inštaláciách.

VCX T2-DC (PV385) DC trieda T2 (C) 2P 1000V Professional Plus trieda T2 - chránič, ktorý je vyrobený s použitím vysoko kvalitného varistora (MOV) s vysokým prietokom. Použitie jediného varistora preto spĺňa normy, ktoré iní výrobcovia musia splniť použitím viacerých varistorov.

Chránič je široký iba 18 mm na 1 pól a celková šírka 2 pólov je iba 36 mm.

• Trieda ochrany: T2
• Ochranný prvok: varistor
• Pripojenie max: 35mm2
• Menovité prevádzkové napätie: Un 1000V DC
• Skúšobný prúd: In(8/20) 20 kA
• Max prúd: Imax(8/20) 40 kA
• Úroveň ochrany napätia: až <4,0 kV
• Skladovacia teplota: -30/+70°C
• Teplota pracovného prostredia: -30/+50°C
• Ochrana krytia: IP 20

2x Poistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV so signalizáciou, na DIN lištu

Poistkový odpojovač slúži ako ochrana fotovoltaických stringov pred skratom. Je určený pre valcové poistkové vložky veľkosti 10 x 38 mm (nie sú súčasťou odpojovača). Optický LED indikátor stavu poistky na čelnej strane signalizuje zlyhanie poistky.

• Poistková pätka 10×38: max 32A 1000V DC
• Počet pólov: 2P
• Kapacita svorky: 0,5-10mm2
• Spôsob montáže: lišta TH-35
• Menovité napätie (Un): 1000V DC
• Počet modulov: 2
• Indikátor prevádzky: áno, LED

4x DC poistka VCX 1000V 10x38 mm pre solárne systémy 15A /ST10PV 15A/

Poistka sa používa na ochranu fotovoltaických inštalácií a nízkonapäťových jednosmerných inštalácií. Vložka umožňuje zabezpečiť jeden reťazec panelov. Poistka sa montuje do držiaka MC4 alebo poistkovej základne 10x38.

• Valcová poistková vložka 10×38, 15A 1000V DC
• Používa sa na ochranu fotovoltaických inštalácií a nízkonapäťových jednosmerných inštalácií
• Menovitý prúd: 15A
• Menovité napätie: 1000V DC
• Vlastnosti: oneskorená
• Prevádzková teplota: -40 ~ + 90 °C
• V súlade s normou: IEC60269
• Prevádzková kategória gPV: ochrana v celom rozsahu

Upozornenie:

Zariadenie smie inštalovať iba oprávnená osoba - osvedčenie z vyhlášky č. 50/1978 Sb. (osoba s elektrotechnickou kvalifikáciou)) a elektromontér fotovoltaických systémov (26–014-H). Nesprávne zapojenie a nastavenie môže spôsobiť úraz elektrickým prúdom, skrat alebo preťaženie a následne viesť až k požiaru nehnuteľnosti. Reklamácie z dôvodu nesprávneho zapojenia a nastavenia systému nemôžu byť akceptované.
